Inhaltsverzeichnis

1.	Bestellordnung
2.	Verwendete Abkürzungen und Symbole
3.	Anwendung der Bedarfsklassifikation
4.	Maßtabellen
5.	Übersicht der Fahrzeug- und Motortypen
Motor
1. Tafel:	Motor und Motorgehäuse
2. Tafel:	Gehäusedeckel

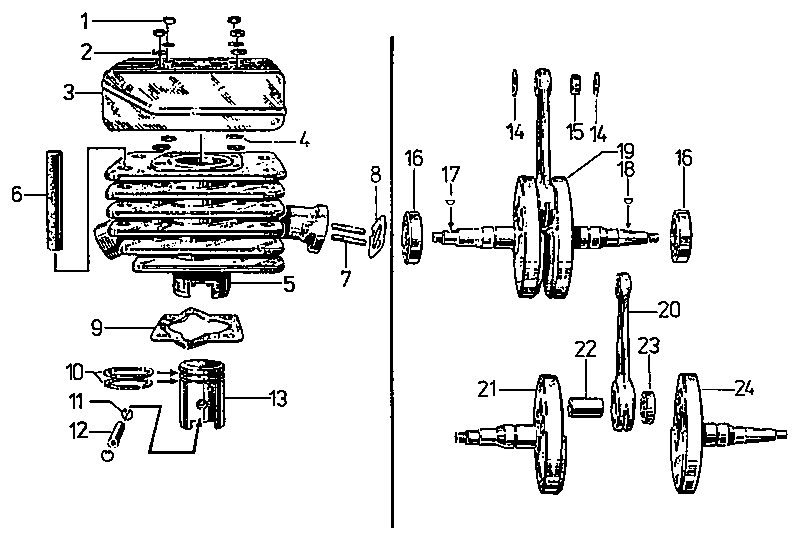

3. Tafel:	Zylinder und Kurbeltrieb

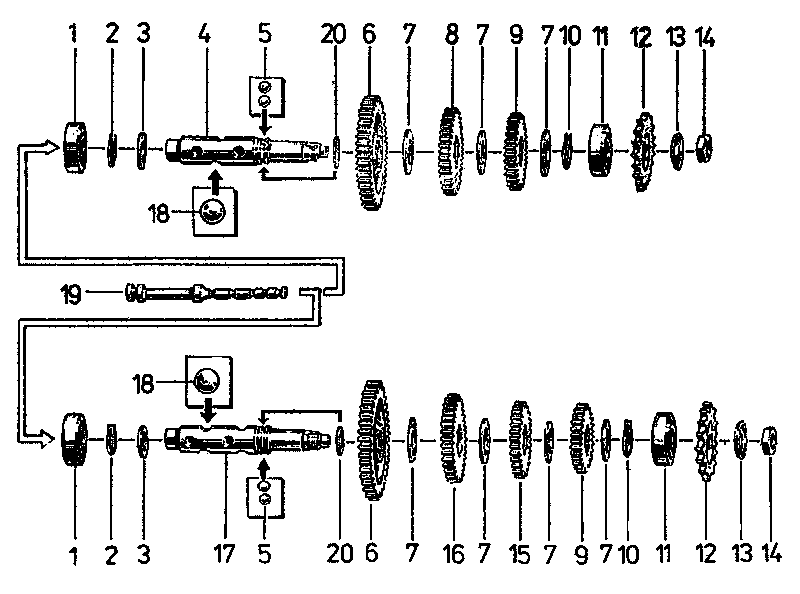

4. Tafel:	Getriebe-Kupplungswelle

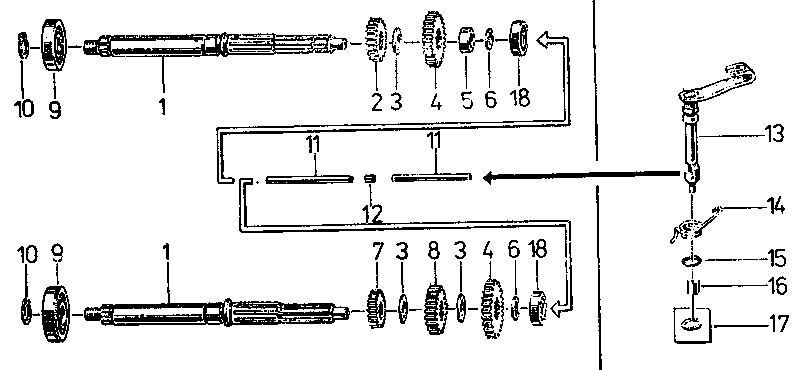

5. Tafel:	Getriebe-Abtriebswelle

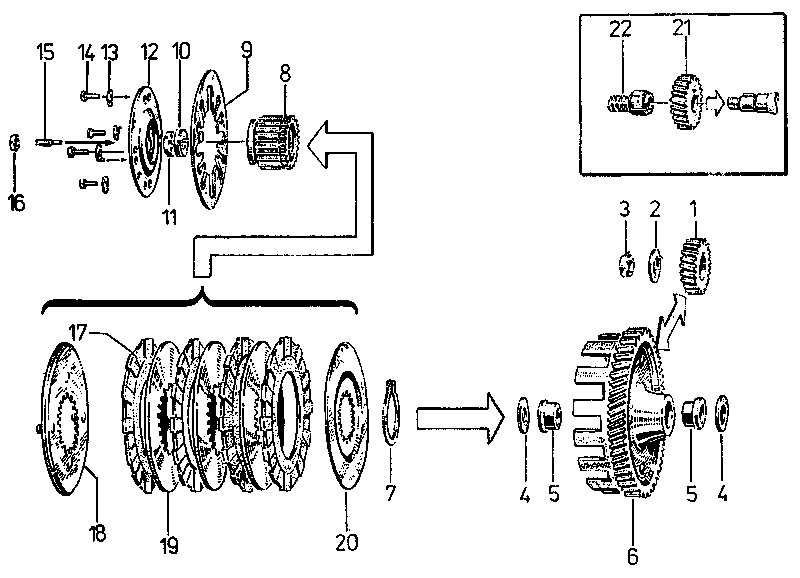

6. Tafel:	Kupplung

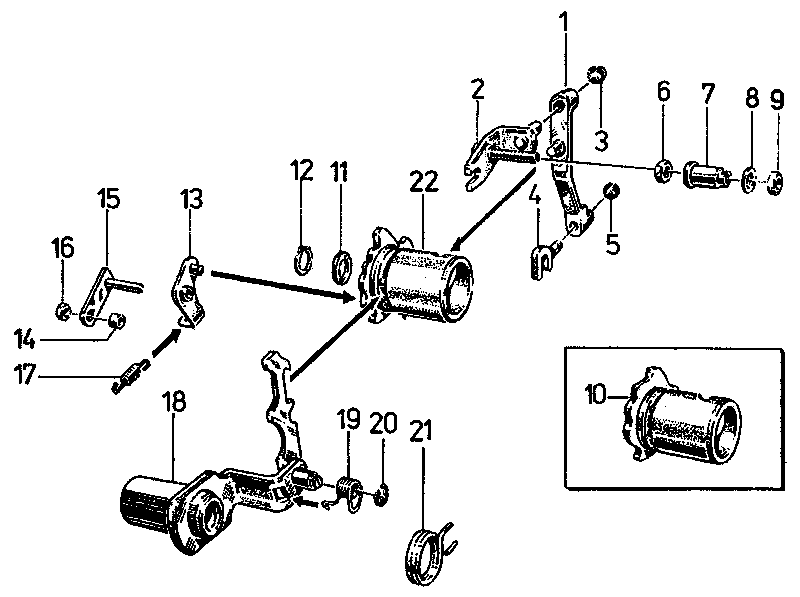

7. Tafel:	Schaltbetätigung

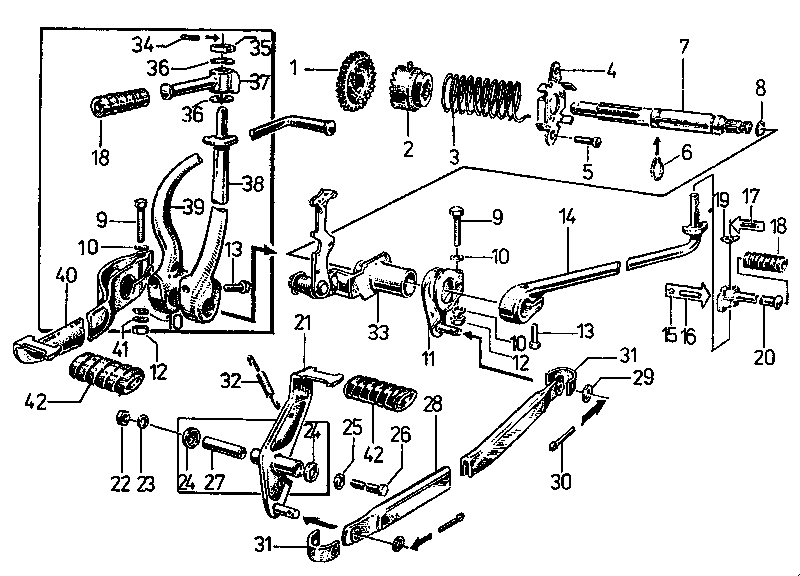

8. Tafel:	Kickstartertanlage und Schaltbetätigung

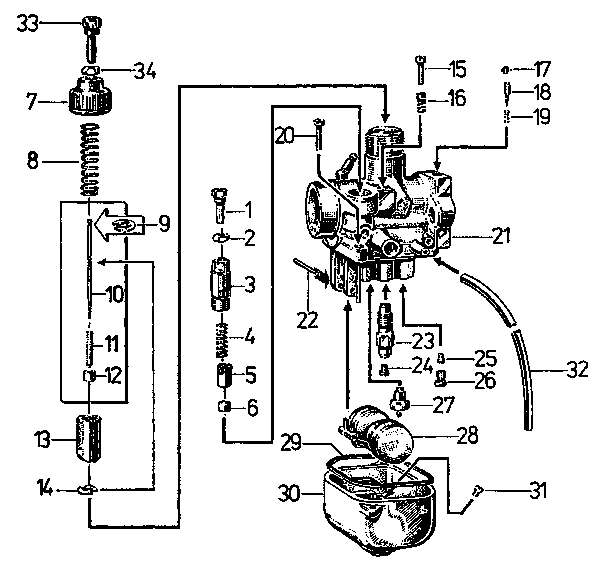

9. Tafel:	Vergaser

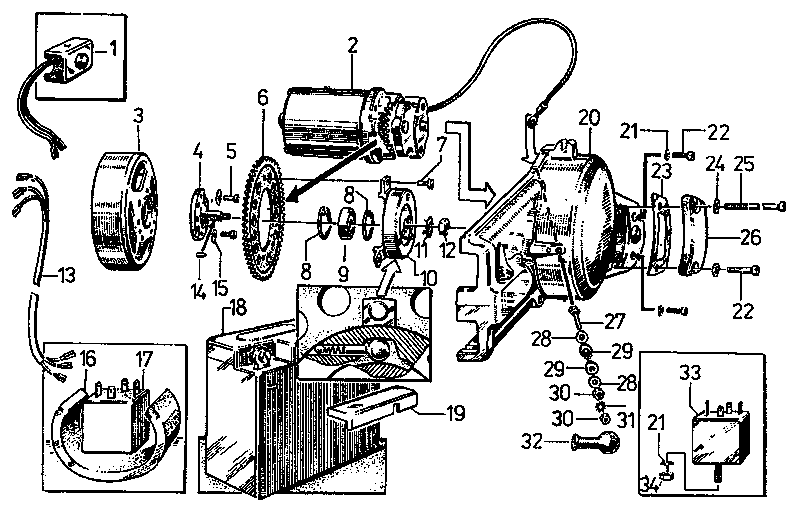

10. Tafel:	Elektrostarter

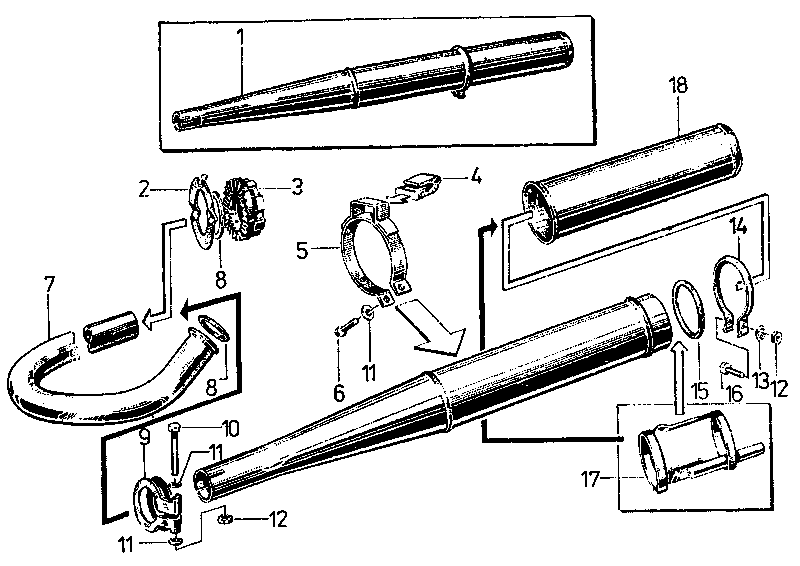

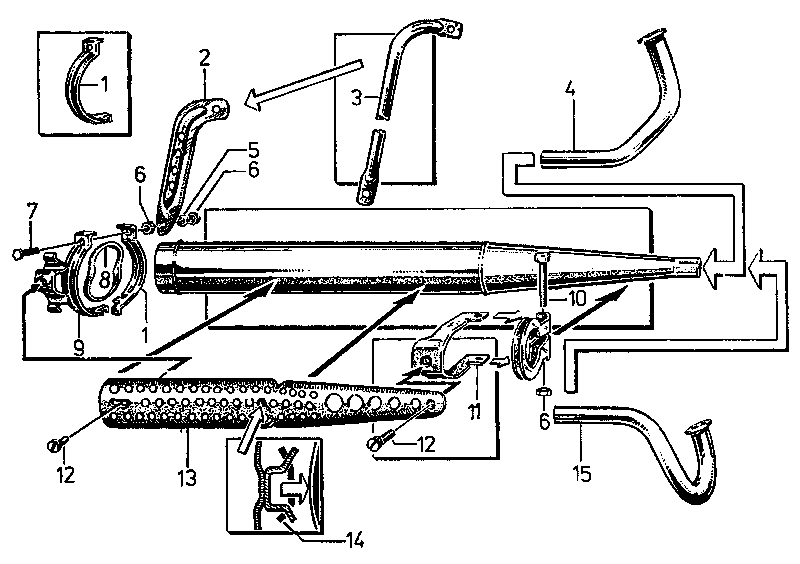

11. Tafel:	Abgasanlage I
12. Tafel:	Abgasanlage II
Fahrgestell

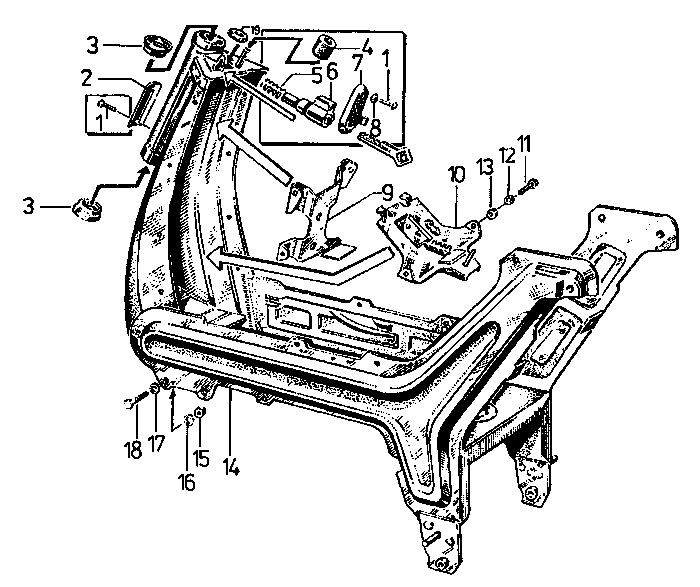

13. Tafel:	Rahmen SR 50, SR 80 und SR 50/1, SR 80/1

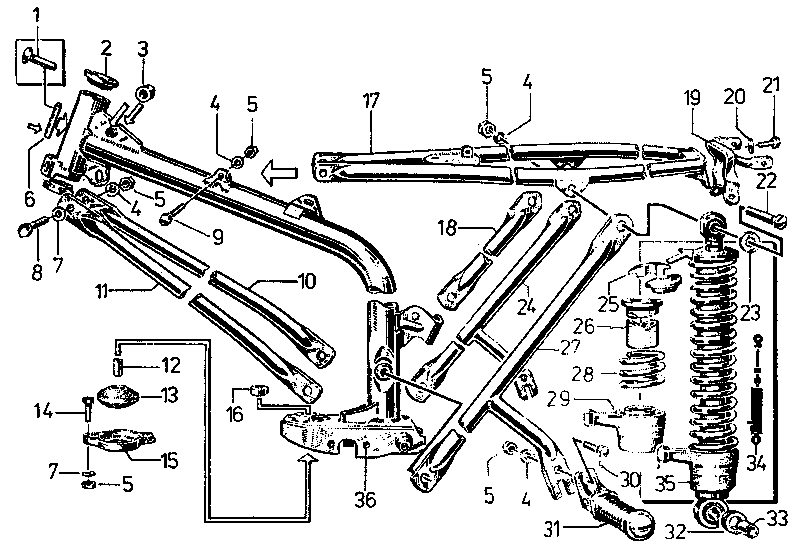

14. Tafel:	Rahmen S 51, S 70 und S 51/1, S 70/1

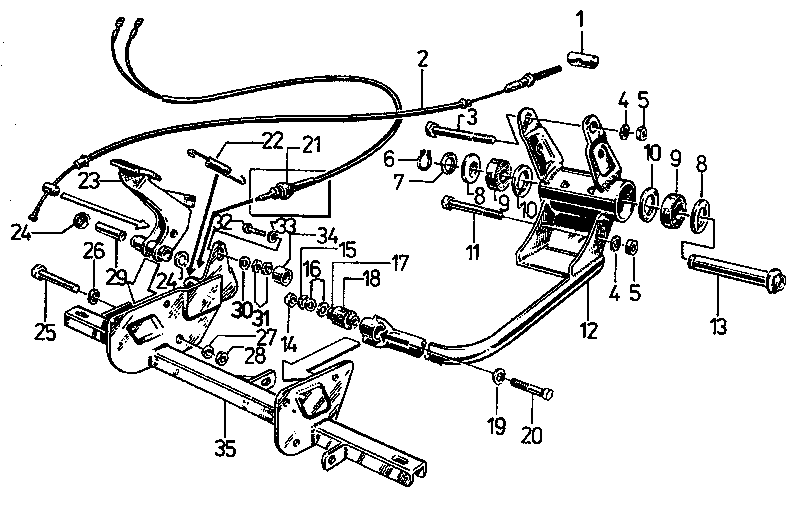

15. Tafel:	Motorlager und Querträger SR 50, SR 80 und SR 50/1, SR 80/1

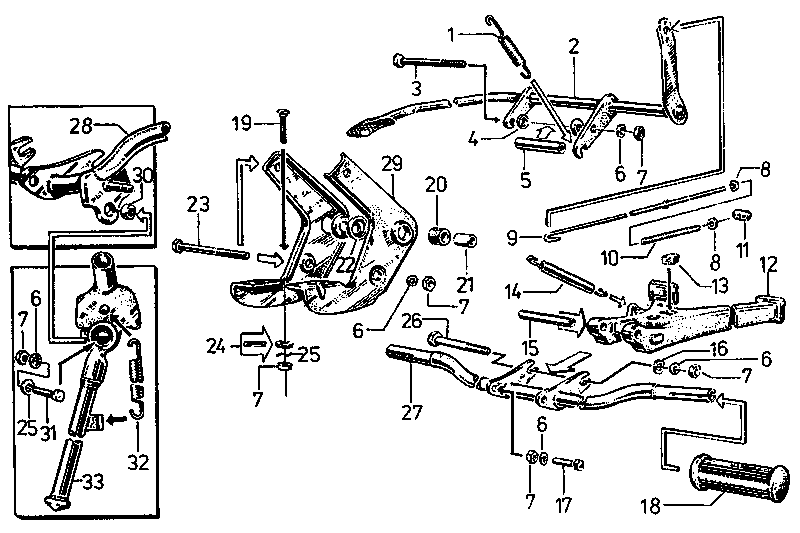

16. Tafel:	Motorlager, Kippständer, Fußrastenträger und Fußbremshebel S 51, S 70 und S 51/1, S 70/1

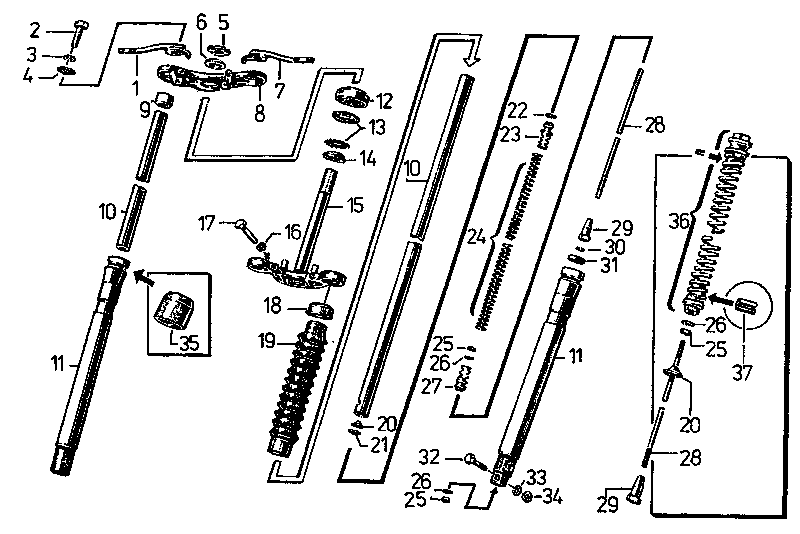

17. Tafel:	Teleskopgabel
18. Tafel:	Kotflügel und Schutzblech SR 50, SR 80 und SR 50/1, SR 80/1

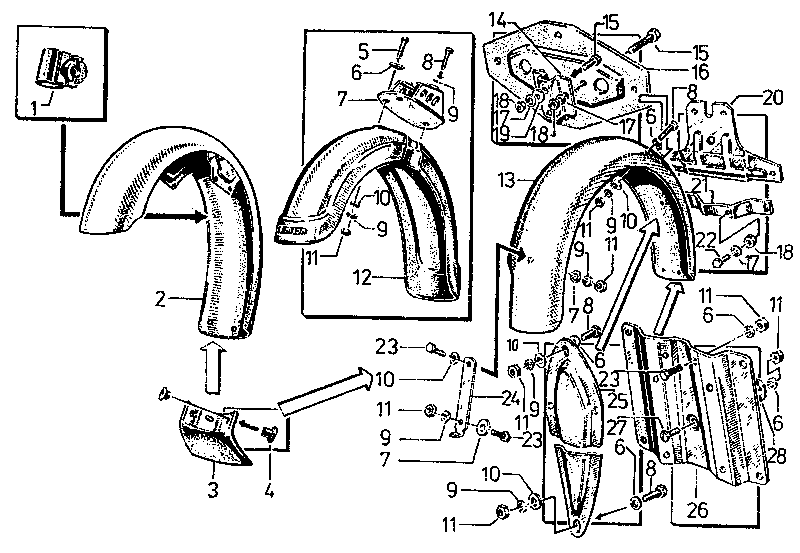

19. Tafel:	Schutzbleche und Kennzeichenhalterungen S 51, S 70 und S 51/1, S 70/1

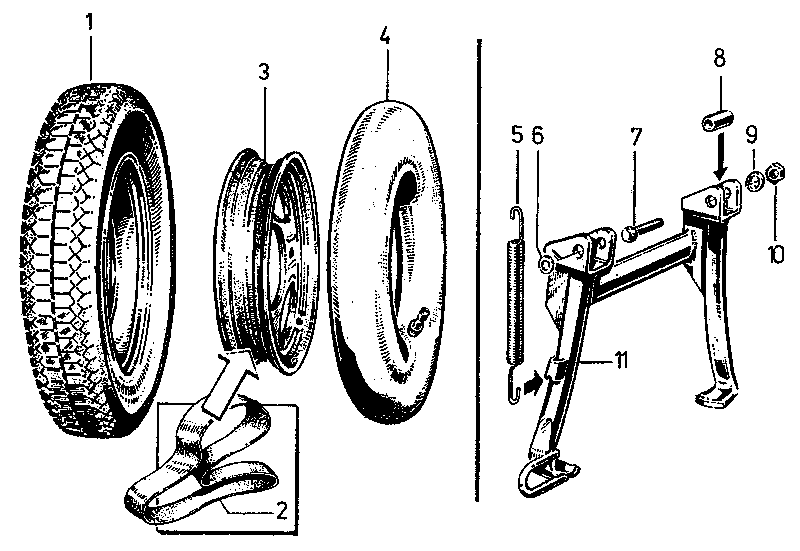

20. Tafel:	Scheibenrad und Kippständer SR 50, SR 80 und SR 50/1, SR 80/1

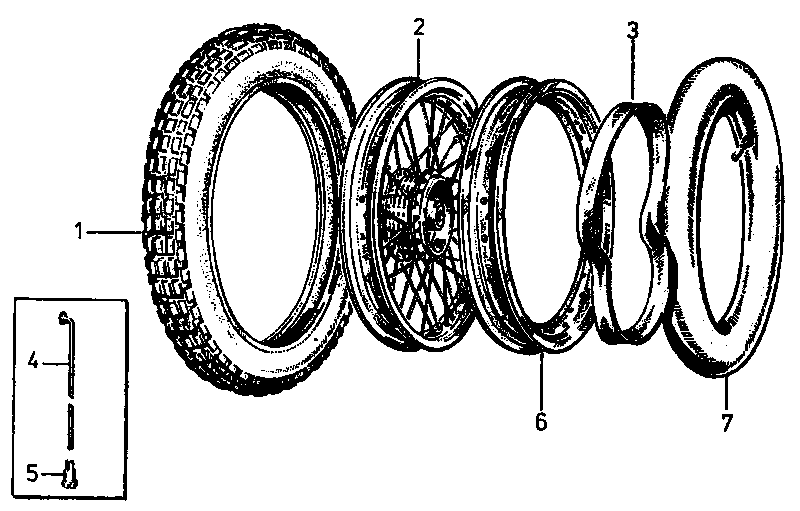

21. Tafel:	Speichenrad S 51, S 70 und S 51/1, S 70/1

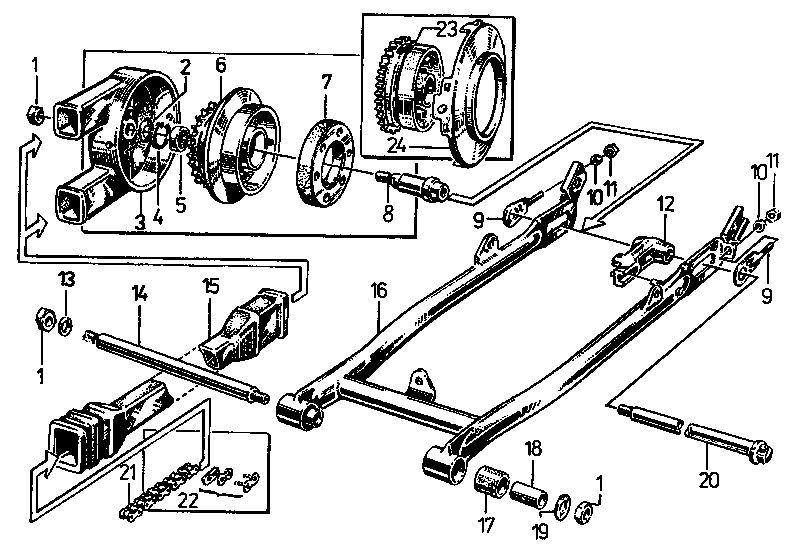

22. Tafel:	Hinterradantrieb

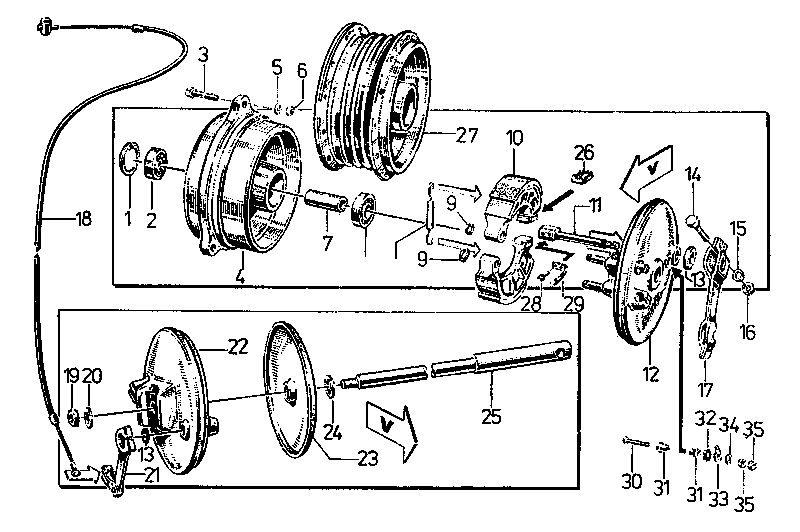

23. Tafel:	Bremsen und Radnaben

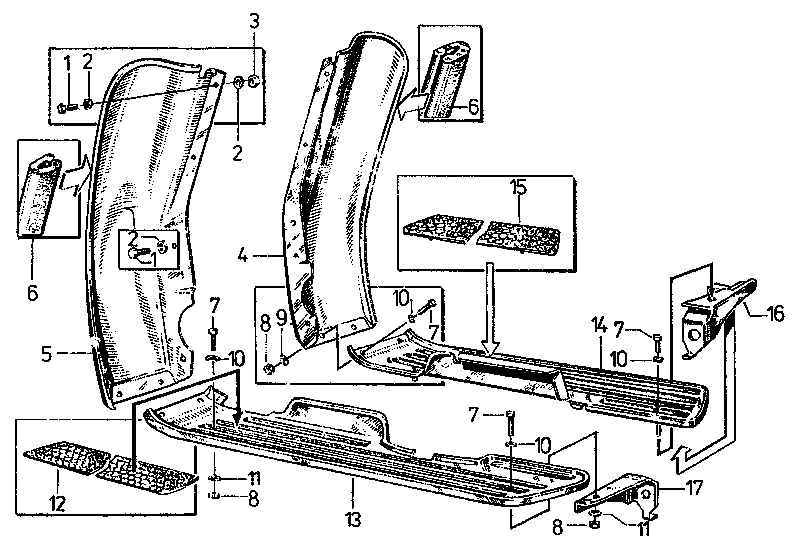

24. Tafel:	Beinschutz und Trittbrett SR 50, SR 80 und SR 50/1, SR 80/1

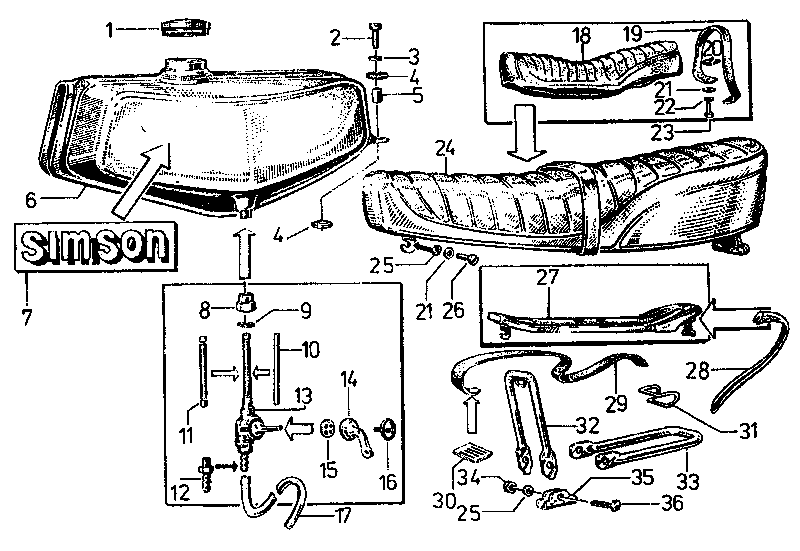

25. Tafel:	Kraftstoffbehälter, Sitzbank und Gepäckträger S 51, S 70 und S 51/1, S 70/1

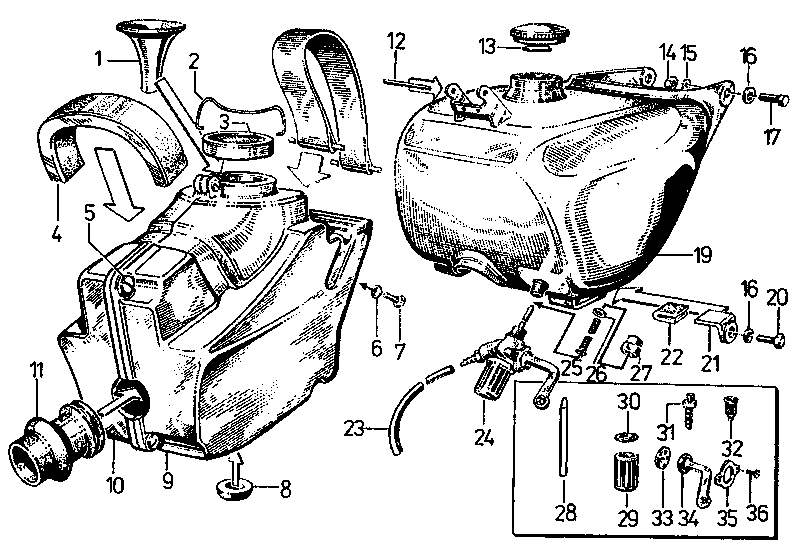

26. Tafel:	Kraftstoffbehälter und Ansauganlage SR 50, SR 80 und SR 50/1, SR 80/1
27. Tafel:	Federbeine

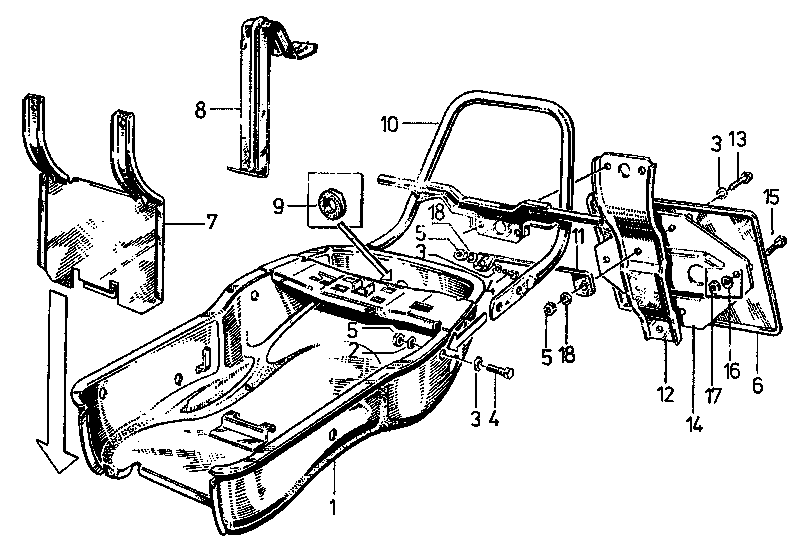

28. Tafel:	Werkzeugbehälter SR 50, SR 80 und SR 50/1, SR 80/1

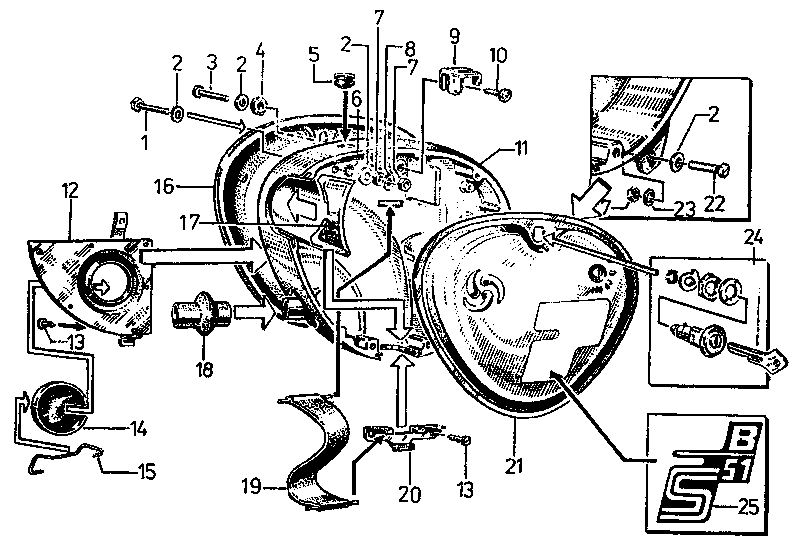

29. Tafel:	Gehäusemittelteil S 51, S 70 und S 51/1, S 70/1

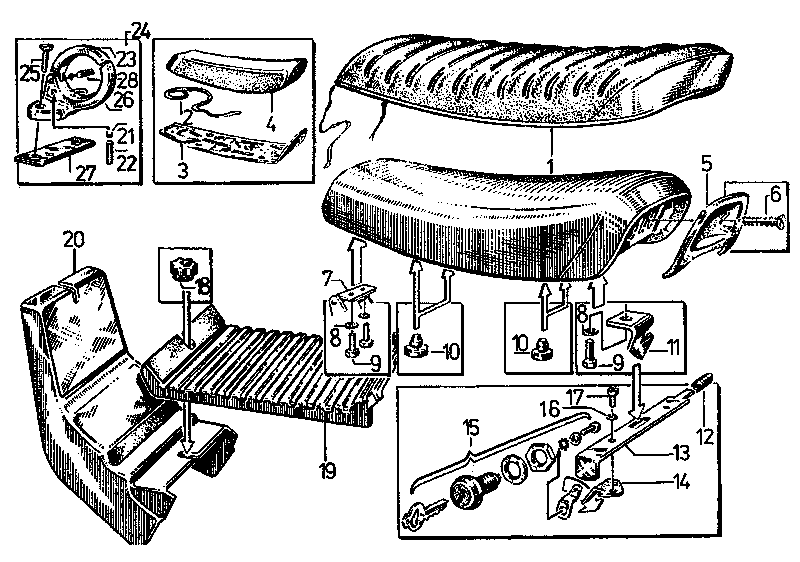

30. Tafel:	Sitzbank SR 50, SR 8 und SR 50/1, SR 80/1

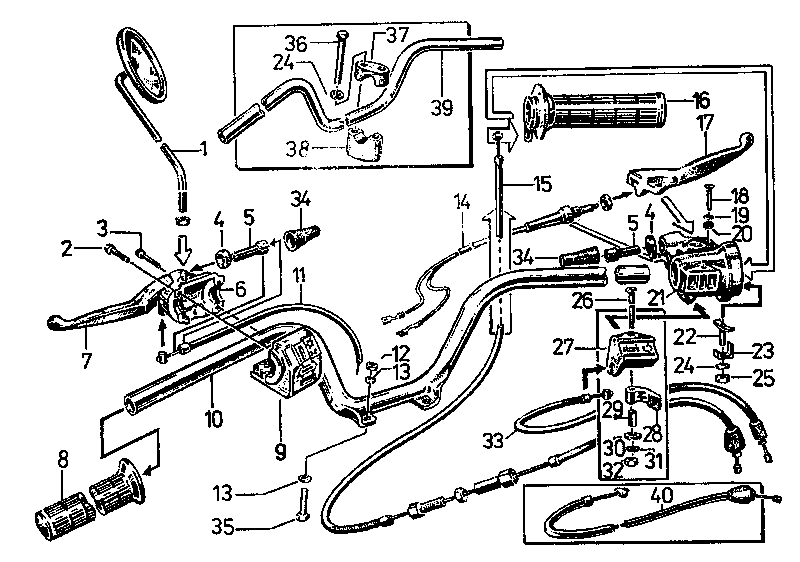

31. Tafel:	Lenker
Elektrik

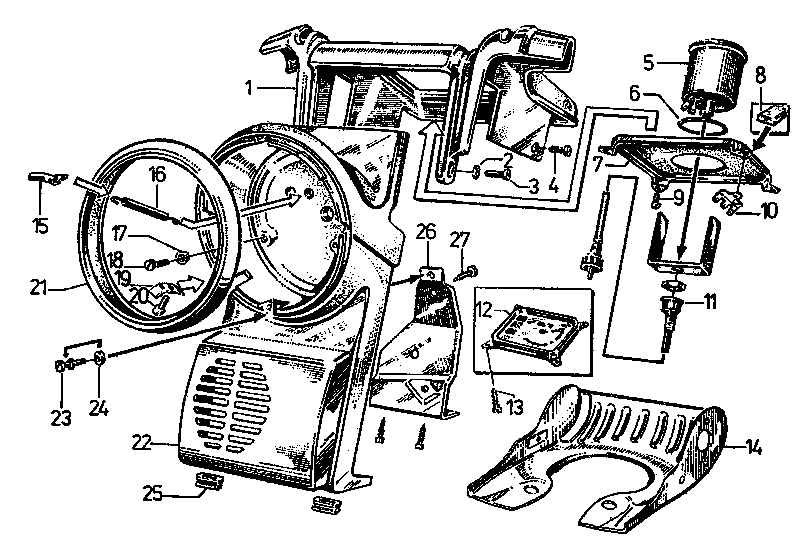

32. Tafel:	Armaturen- und Scheinwerfergehäuse SR 50, SR 80 und SR 50/1, SR 80/1

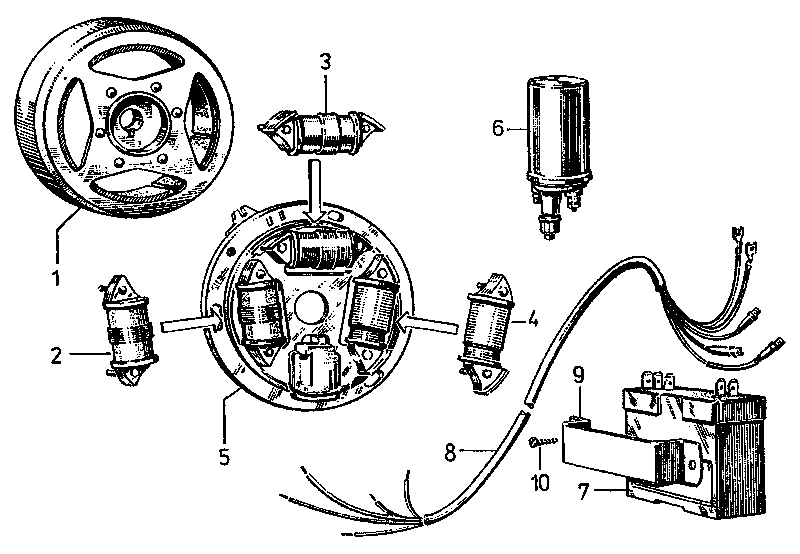

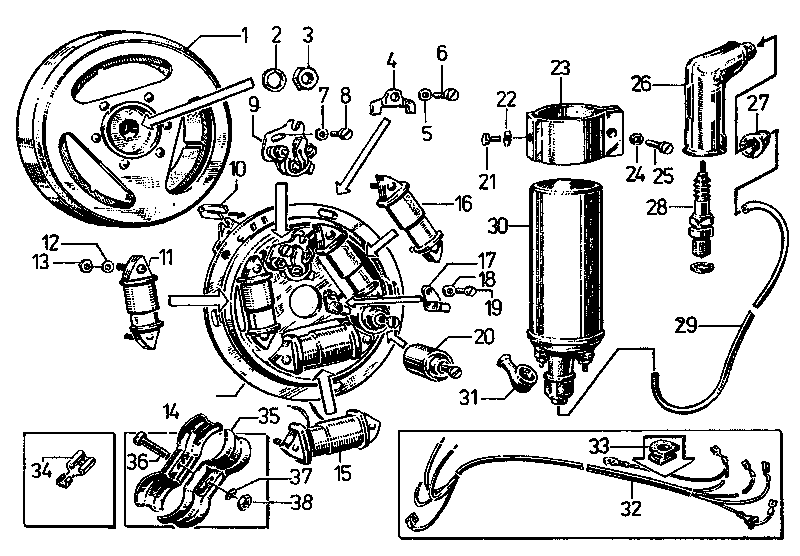

33. Tafel:	Schwunglichtprimärzündanlage
34. Tafel:	Elektronische Magnetzündanlage

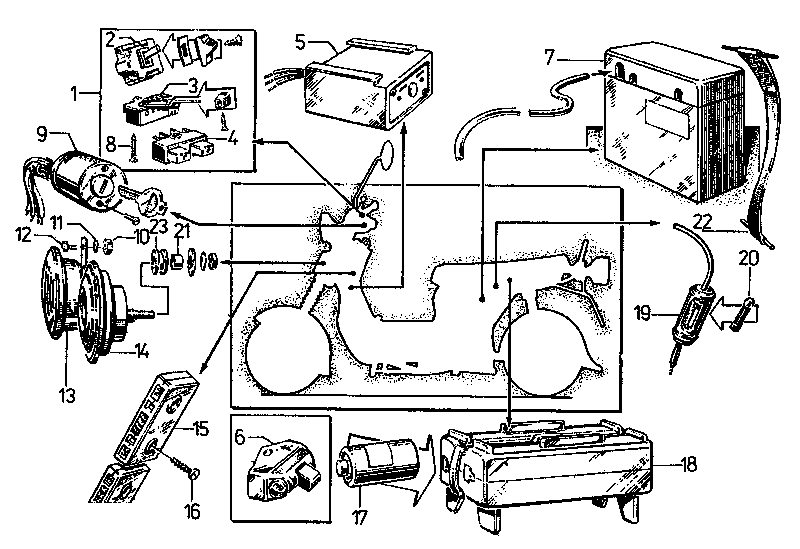

35. Tafel:	Elektrikausstattung SR 50, SR 80 und SR 50/1, SR 80/1

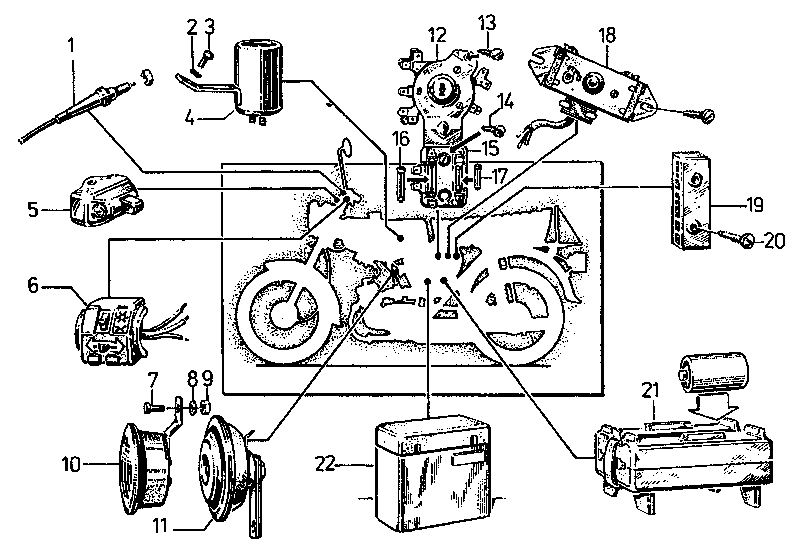

36. Tafel:	Elektrikausstattung S 51, S 70 und S 51/1, S 70/1

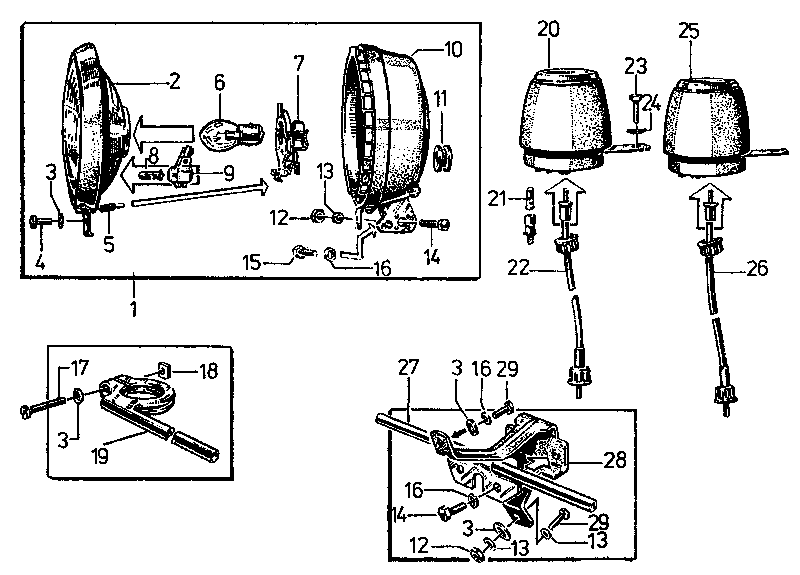

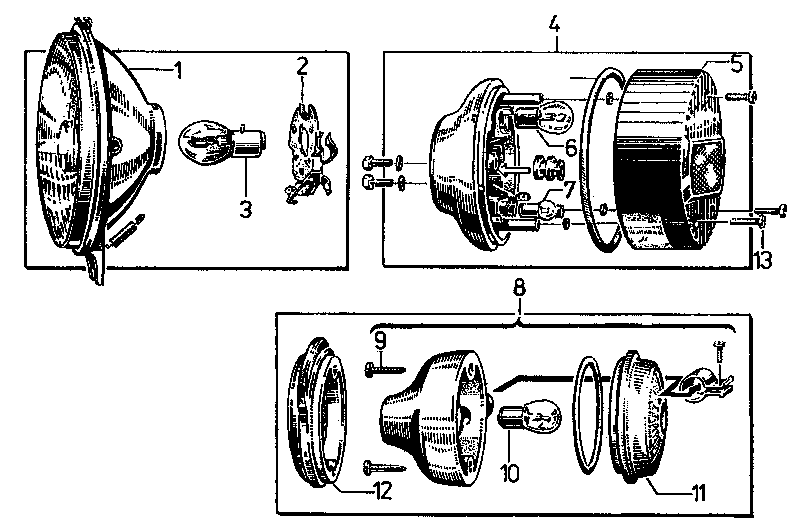

37. Tafel:	Scheinwerfer, Blink- und Rückleuchte
38. Tafel:	Scheinwerfer, Tachometer, Drehzahlmesser und Blinkleuchtenhalterungen S 51, S 70 und S 51/1, S 70/1

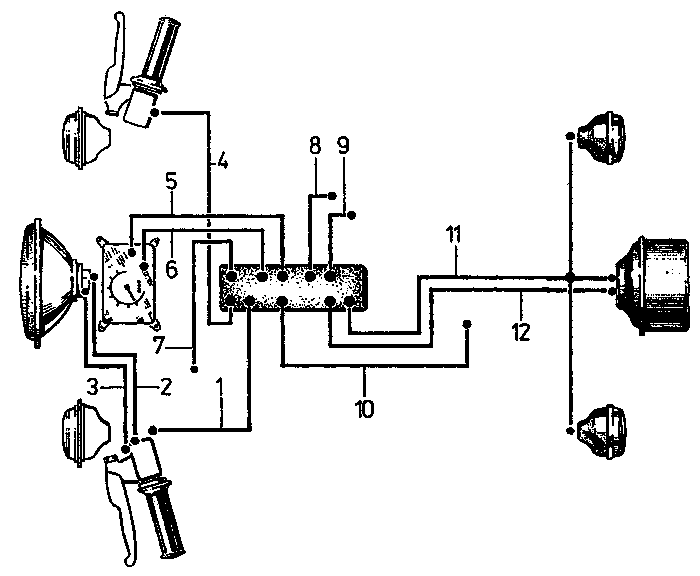

39. Tafel:	Kabelbaumübersicht SR 50, SR 80 und SR 50/1, SR 80/1

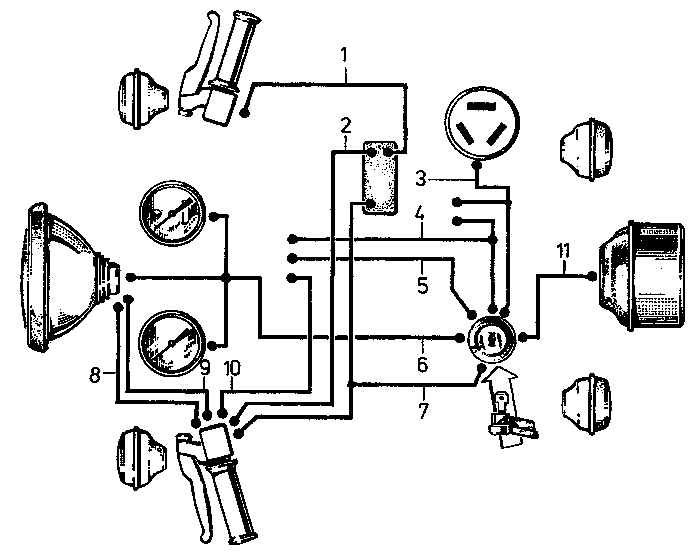

40. Tafel:	Kabelbaumübersicht S 51, S 70 und S 51/1, S 70/1

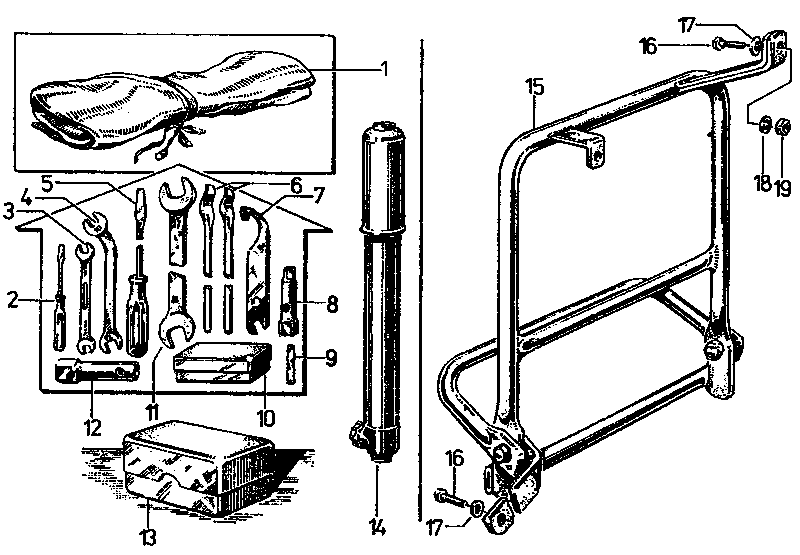

41. Tafel:	Zubehör und Gepäckträger

1. Bestellordnung

nächster Punkt ; Index

Die Ersatzteilbestellung und sonstige diesbezügliche Schreiben sind nur zu richten an

VEB Fahrzeug- und Jagdwaffenwerk Ernst Thälmann Suhl
IFA-Kombinat für Zweiradfahrzeuge
- Ersatzteilvertrieb -
Postschließfach 130/140
Suhl
DDR-6000

bzw. an die in seinem Auftrag fungierenden regionalen Ersatzteilvertriebsläger des VEB IFA-Vertrieb oder ELG des Kfz-Handwerks.

Betellungen bitten wir auf den vorgeschriebenen Formularen mit folgenden Angaben abzugeben:

Katalog-Nr.
Benennung
gewünschte Stückzahl

Ersatzteilbestellungen und damit zusammenhängende Schreiben sind unbedingt getrennt von anderem Schriftverkehr einzusenden, damit Verzögerungen in deren Erledigung vermieden werden.

Ersatzteile unseres Liefersortiments sind mit einem A gekennzeichnet.

Normteile, Bereifung, Batterien und Ausbesserungslack sind über die entsprechenden Versorgungsträger des staatlichen Großhandels zu beziehen. Teile dieses Sortiments sind mit einem B gekennzeichnet.

Für Teile der Fahrzeugelektrik sind folgende Versorgungsträger zuständig:

Inlandsbestellungen

Die territorialen IFA-Vertriebe oder die jeweiligen ELG des Kfz-Handwerks.

Bei der Bestellung sind die Teilebenennung mit Kenn-Nr. und die HSL-Nr. anzugeben.

Auslandsbestellungen

VEB Fahrzeugelektrik Karl-Marx-Stadt
BT Niederdorf
Teichstraße 11
Niederdorf
DDR-9154

Bei der Bestellung ist die Teilebenennung mit Kenn-Nr. oder die FEK-Code-Nr. (^*) anzugeben.

Die Teile der Fahrzeugelektrik sind auf den betreffenden Katalogblättern mit einem C versehen.

Alle Abbildungen und Angaben im Ersatzteilkatalog sind unverbindlich.

Änderungen bleiben uns ohne vorherige Mitteilung vorbehalten.

Ist die Rückgabe von evtl. uns als Muster eingeschickten Teilen erwünscht, so muß dies ausdrücklich in der Bestellung und durch Anhängezettel am Muster selbst vermerkt werden.

An Privatpersonen werden von uns keine Ersatzteile ausgeliefert. Interessenten wenden sich bitte an die örtlichen Spezialverkaufsstellen für 'Simson'-Ersatzteile bzw. an die zuständigen Fachgeschäfte oder Vertragswerkstätten.

In Rechnung gestellt werden die am Tage der Lieferung gültigen Preise.

Gelieferte Ersatzteile bleiben bis zur vollständigen Bezahlung unser Eigentum. Im übrigen gelten unsere Liefer- und Zahlungsbedingungen.

Bei Bestellung von Lackteilen (die mit F gekennzeichneten Ersatzteilnummern) ist unbedingt entsprechend nachstehend aufgeführtem Farbschlüssel hinter der Katalog-Nr. die Farbkennziffer (01-27) als 11. und 12. Stelle anzufügen. Bei fehlender Farbkennziffer werden diese Teile in der Bestellung nicht berücksichtigt.

Farbe	Schlüssel-Nr.	Farbe	Schlüssel-Nr.
Grau (grundfarbe)	01	Ibizzarot	15
Alabasterweiß	04	Billardgrün	20
Bordeauxrot	06	Atlasweiß	21
Schwarz	08	Tundragrau	23
Ägyptischblau	09	Malagarot	24
Silber	10	Dunstgrau	25
Schwarzmatt	11	Arktisweiß	26
Saharabraun	12	Polarblau-metallic	27
Saftgrün	14

2. Verwendete Abkürzungen und Symbole

nächster Punkt ; Index

Fig.	-	Suchnummer der Figur auf der Bildtafel
X	-	Anzahl der zur abgebildeten Baugruppe gehörenden gleichen Einzelteile
L	-	zuständiger Versorgungsträger (Lieferer)
R	-	Regenerierungsfähiges Teil
RE	-	Regenerierungsersatzteil (wird nur an Regenerierungsbetriebe geliefert)
A	-	VEB Fajas bzw. regionales Ersatzteilvertriebslager
B	-	Versorgungskontor für Maschinenbauerzeugnisse bzw. dessen Niederlassung, Chemihandel u.ä.
C	-	Elektrikersatzteil (Lieferanten sind die IFA-Vertriebe und ELG des Kfz-Handwerks (Inland) oder der VEB Fahrzeugelektrik Karl-Marx-Stadt, BT Niederdorf (Export))
-	-	Teil ist auf Bildtafel nicht abgebildet
x	-	Klassifikationsziffer für Bedarf (Verschleiß)
n.B.	-	'nach Bedarf' (Ersatzteil ist in verschiedenen Abmessungen zu haben)
Mw	-	'Meterware' (Einzelteil muß nach Maßangabe zugeschnitten werden)
k.E.	-	kein Ersatzteil
FEK-Code-Nr.	-	Code-Nummer des VEB Fahrzeugelektrik Karl-Marx-Stadt (mit einem ^* gekennzeichnet)

Fahrzeugtypen

Nach folgendem Zahlensystem ist das Fahrzeugvorkommen vorgenommen worden:

S 51		S 70		SR 50		SR 80

S 51 N	= 1	S 70 C	= 1	SR 50 N	= 1	SR 80 CE	= 1
S 51 E/4	= 2	S 70 E/2	= 3	SR 50 B 3	= 2
S 51 B 1-3	= 4			SR 50 B 4	= 4
S 51 B 1-4	= 6			SR 50 CE	= 6
S 51 B 2-4/1	= 8			SR 50 C	= 8
S 51 E	= 10
S 51 C	= 13

S 51/1		S 70/1		SR 50/1		SR 80/1

S 51/1 E/3	= 3	S 70/1 C	= 2	SR 50/1 B 3	= 3	SR 80/1 CE	= 2
S 51/1 B 3	= 5	S 70/1 E/2	= 4	SR 50/1 B 4	= 5
S 51/1 B 4	= 7	S 70/1 E	= 5	SR 50/1 CE	= 7
S 51/1 C 1	= 9			SR 50/1 C	= 9
S 51/1 E	= 11
S 51/1 E/2	= 12
S 51/1 C	= 14

Hinweis!

Nach Redaktionsschluß ergaben sich Typ-Änderungen.

Die neuen Fahrzeugtypen S 51/1 B bzw. SR 50/1 B sind hinsichtlich Motor und Fahrgestell (Tafel 1 bis 31) identisch mit den Typen S 51/1 B 4 bzw. SR 50/1 B 4 und hinsichtlich Elektrikausrüstung (Tafel 32 bis 41) identisch mit den Typen S 51/1 B 3 bzw. SR 50/1 B 3.

Die Typen S 51/1 E/2 und S 70/1 E/2 werden in S 51/1 E bzw. S 70/1 E umbezeichnet.

Die ausgedruckten Typen S 51/1 E und S 7/1 E entfallen in der angegebenen Ausstattungsvariante.

Häufig verwendete Normteile

SKSchr	-	Sechskantschraube
ZySchr	-	Zylinderschraube
ZyBlSchr	-	Zylinderblechschraube
SeSchr	-	Senkschraube
LiSchr	-	Linsenschraube
LiSeSchr	-	Linsensenkschraube
StiSchr	-	Stiftschraube
US	-	Unterlegscheibe
FS	-	Federscheibe
ZS	-	Zahnscheibe
SiS	-	Sicherungsscheibe
SKM	-	Sechskantmutter
S	-	Scheibe
FeRi	-	Federring
RuRi	-	Rundring
SiRi	-	Sicherungsring
DiRi	-	Dichtring

3. Anwendung der Bedarfsklassifikation

nächster Punkt ; Index

Es wurden drei Klassifikationsstufen gewählt, die sowohl den funktionell bedingten physischen Verschleiß, die Erfahrung der Instandsetzungspraxis als auch Qualitätsforderungen und Belange der technischen Sicherheit berücksichtigen. Ersatzteile des normalen Bedarfs erhielten kein Klassifikationsmerkmal.

Bedeutung der Ziffern:

Teile, die erfahrungsgemäß im Verlaufe der konzipierten Nutzungsphase des Fahrzeugs (in Fahrstrecke ausgedrückt: ca. 30000 km) ein- bis zweimal erneuerungsbedürftig werden (z.B. Antriebskettenrad, Kupplungsscheibe)
Besonders exponierte oder stark beanspruchte Teile, die erfahrungsgemäß mehrmals erneuert werden müssen (z.B. Gummimuffe des Kickstarterhebels, Zündkerze)
Teile, die prinzipiell nicht wiederverwendungsfähig sind (z.B. Dichtungen, Sicherungsbleche u.ä.)

4. Maßtabellen

4.1. Kolben- und Zylinderpaarungen

nächster Punkt ; Index

	Zylindergröße			Kolbengröße
	Nenn- durchmesser	von	bis	Nenn- durchmesser
M 531 / M 541
Grundmaße	38,00	38,00	38,01	37,97
	38,01	38,01	38,02	37,98
	38,02	38,02	38,03	37,99
	38,03	38,03	38,04	38,00
1. Rep.-Ausschl.	38,25	38,25	38,26	38,22
2. Rep.-Ausschl.	38,50	38,50	38,51	38,47
3. Rep.-Ausschl.	38,75	38,75	38,76	38,72
4. Rep.-Ausschl.	39,00	39,00	39,01	38,97
5. Rep.-Ausschl.	39,25	39,25	39,26	39,22
6. Rep.-Ausschl.	39,50	39,50	39,51	39,47
M 741
Grundmaße	45,00	45,00	45,01	44,96
	45,01	45,01	45,02	44,97
	45,02	45,02	45,03	44,98
	45,03	45,03	45,04	44,99
1. Rep.-Ausschl.	45,25	45,25	45,26	45,22
2. Rep.-Ausschl.	45,50	45,50	45,51	45,47
(Maßangaben der Tabelle in mm)

Die Zylinder werden auf der Unterseite im Bereich des Ansaugstutzens mit dem Bohrungsdurchmesser gekennzeichnet (1=ø38,01).

Die Zylinder, Zylinderköpfe und Motorengehäuse der M 741-Motoren werden durch eine eingeschlagene 7 gekennzeichnet. Am Zylinder befindet sich diese Zahl am Vergaserflansch oben, am Zylinderkopf an der äußersten rechten Kühlrippe vorn unten und am Motorengehäuse nahe der Motornummer.

4.2. Nadelkranz K 12x16x13 F

Pleuelbohrung ø 16		Nadelkranz K 12x16x13 F
Kennfarbe	Abmessung	TGL	DIN
Grün	ø 16 bis +0,002 über -0,001	-2 (-3)	-1 (-2)	-3 (-4)
Weiß	ø 16 bis -0,001 über -0,005	-4 (-5)	-3 (-4)	-5 (-6)
Schwarz	ø 16 bis -0,005 über -0,009	-6 (-7)	-5 (-6)	-7 (-8)
Blau	ø 16 bis -0,009 über -0,013	-8 (-9)	-7 (-8)	-9 (-10)

Nicht eingeklammerte Werte (Größe) bei Bestellung bevorzugen!

4.3. Kurbelwellenlager 6204

Kennfarbe	Bohrung
Gelb	ø 20 +0,003 bis 0,003 mm
Grün	ø 20 unter -0,003 bis -0,008 mm
Weiß	ø 20 unter -0,003 bis -0,008 mm

5. Übersicht der Fahrzeug- und Motortypen

nächster Punkt ; Index

S 51 N	Kleinkraftrad S 51	mit 3-Gang-Motor M 531/2 KF, Schwunglichtprimärzünder 8307.10/2, ohne Blinkleuchten
S 51 B 1-2	Kleinkraftrad S 51	mit 3-Gang-Motor M 531 KF, Schwunglichtprimärzünder 8307.10, mit Blinkleuchten
S 51 B 1-4	Kleinkraftrad S 51	mit 4-Gang-Motor M 541 KF, Schwunglichtprimärzünder 8307.10, mit Blinkleuchten
S 51 B 2-4/1	Kleinkraftrad S 51	mit 4-Gang-Motor M 541/4 KF, Elektronische Magnetzündanlage 8384.5/4, mit Blinkleuchten
S 51 E	Kleinkraftrad S 51	mit 4-Gang-Motor M 541/4 KF, Elektronische Magnetzündanlage 8384.5/4, mit Blinkleuchten
S 51 C	Kleinkraftrad S 51	mit 4-Gang-Motor M 541/5 KF, Elektronische Magnetzündanlage 8384.5/4, mit Blinkleuchten
S 51 E/4	Kleinkraftrad S 51	mit 4-Gang-Motor M 541/2 KF, Schwunglichtprimärzünder 8307.10/2, ohne Blinkleuchten
S 70 C	Leichtkraftrad S 70	mit 4-Gang-Motor M 741/1 KF, Elektronische Magnetzündanlage 8384.5/4, mit Blinkleuchten
S 70 E/2	Leichtkraftrad S 70	mit 4-Gang-Motor M 741/2 KF, Elektronische Magnetzündanlage 8384.5/4, mit Blinkleuchten
SR 50 N	Roller SR 50	mit 3-Gang-Motor M 531/2 KFS, Schwunglichtprimärzünder 8307.10/5, ohne Blinkleuchten
SR 50 B 3	Roller SR 50	mit 3-Gang-Motor M 531 KFS, Schwunglichtprimärzünder 8307.10/4, mit Blinkleuchten
SR 50 B 4	Roller SR 50	mit 4-Gang-Motor M 541/2 KFS, Schwunglichtprimärzünder 8307.10/4, mit Blinkleuchten
SR 50 C	Roller SR 50	mit 4-Gang-Motor M 541/1 KFS, Elektronische Magnetzündanlage 8384.6, mit Blinkleuchten
SR 50 CE	Roller SR 50	mit 4-Gang-Motor M 541 EFS, Elektronische Magnetzündanlage 8384.6, mit Blinkleuchten, Elektrostarter
SR 80 CE	Roller SR 80	mit 4-Gang-Motor M 741 EFS, Elektronische Magnetzündanlage 8384.6, mit Blinkleuchten, Elektrostarter
S 51/1 B 3	Kleinkraftrad S 51/1	mit 3-Gang-Motor M 532 KF, Schwunglichtprimärzünder 8307.12/3
S 51/1 B	Kleinkraftrad S 51/1	mit 4-Gang-Motor M 542 KF, Schwunglichtprimärzünder 8307.12/1
S 51/1 C 1	Kleinkraftrad S 51/1	mit 4-Gang-Motor M 542/4 KF, Elektronische Magnetzündanlage 8384.6/2
S 51/1 C	Kleinkraftrad S 51/1	mit 4-Gang-Motor M 542/5 KF, Elektronische Magnetzündanlage 8384.6/2
S 51/1 E	Kleinkraftrad S 51/1	mit 4-Gang-Motor M 542/4 KF, Elektronische Magnetzündanlage 8384.6/2, feststehender Plastkotflügel
S 51/1 E/2	Kleinkraftrad S 51/1	mit 4-Gang-Motor M 542/4 KF, Elektronische Magnetzündanlage 8384.6/2, feststehender Plastkotflügel
S 51/1 E/3	Kleinkraftrad S 51/1	mit 4-Gang-Motor M 542/2 KF, Schwunglichtprimärzünder 8307.12/2
S 70/1 C	Leichtkraftrad S 70/1	mit 4-Gang-Motor M 742/1 KF, Elektronische Magnetzündanlage 8384.6/2
S 70/1 E	Leichtkraftrad S 70/1	mit 4-Gang-Motor M 742/2 KF, Elektronische Magnetzündanlage 8384.6/2, feststehender Plastkotflügel
S 70/1 E/2	Leichtkraftrad S 70/1	mit 4-Gang-Motor M 742/2 KF, Elektronische Magnetzündanlage 8384.6/2, feststehender Plastkotflügel
SR 50/1 B 3	Roller SR 50/1	mit 3-Gang-Motor M 532 KFS, Schwunglichtprimärzünder 8307.12/1
SR 50/1 B	Roller SR 50/1	mit 4-Gang-Motor M 542 KFS, Schwunglichtprimärzünder 8307.12/1
SR 50/1 C	Roller SR 50/1	mit 4-Gang-Motor M 542/1 KFS, Elektronische Magnetzündanlage 8384.6/3
SR 50/1 CE	Roller SR 50/1	mit 4-Gang-Motor M 542 EFS, Elektronische Magnetzündanlage 8384.6/1, Elektrostarter
SR 80/1 CE	Roller SR 80/1	mit 4-Gang-Motor M 742 EFS, Elektronische Magnetzündanlage 8384.6/1, Elektrostarter

Motor und Motorgehäuse
Tafel 1

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
-	1122009502	1352311100070011	1	3-Gang-Motor M 531/2 KF	1					A
-	1122000502	1352311100003011	1	3-Gang-Motor M 531 KF	4					A
-	1122010506	1352311100097011	1	3-Gang-Motor M 531/3 KF-40	Exp. Ungarn					A
-	1122030508	1352311100222011	1	3-Gang-Motor M 531 KF-41	Exp. Polen					A
-	1122019504	1352311100150011	1	3-Gang-Motor M 531/2 KFS			1			A
-	1122016501	1352311100193011	1	3-Gang-Motor M 531 KFS			2			A
-	1122001503	1352311100011011	1	4-Gang-Motor M 541 KF	6					A
-	1122014503	1352311100126011	1	4-Gang-Motor M 541/2 KF	2					A
-	1122013502	1352311100118011	1	4-Gang-Motor M 541/4 KF	8, 10					A
-	1122015500	1352311100142011	1	4-Gang-Motor M 541/5 KF	13					A
-	1122024501	1352311100206011	1	4-Gang-Motor M 541/6 KF	Exp. England					A
-	1122035504	1352311100230011	1	4-Gang-Motor M 541/8 KF	Exp. England					A
-	1122048500	1352311100249011	1	4-Gang-Motor M 541/9 KF	Exp. Zypern					A
-	1122029506	1352311100214011	1	4-Gang-Motor M 541 KF-41	Exp. Polen					A
-	1122017502	1352311100169011	1	4-Gang-Motor M 541 KFS			4			A
-	1122046507	1352311100185011	1	4-Gang-Motor M 541 EFS			6			A
-	1122018503	1352311100177011	1	4-Gang-Motor M 541/1 KFS			8			A
-	1122033502	1352311100150011	1	4-Gang-Motor M 741/1 KF		1				A
-	1122034503	1352311100011011	1	4-Gang-Motor M 741/2 KF		3				A
-	1122037506	1352321106054011	1	4-Gang-Motor M 741/3 KF		Exp. Engl.				A
-	1122038507	1352321106062011	1	4-Gang-Motor M 741/5 KF		Exp. Engl.				A
-	1122047508	1352311106046011	1	4-Gang-Motor M 741 EFS				1		A
-	1122080500	1352311100345011	1	3-Gang-Motor M 532 KF	5					A
-	1122074502	1352311100281011	1	3-Gang-Motor M 532 KF-41	Exp. Polen					A
-	1122085505	1352311100409011	1	4-Gang-Motor M 542/2 KF	3					A
-	1122081501	1352311100353011	1	4-Gang-Motor M 542 KF	7					A
-	1122083503	1352311100388011	1	4-Gang-Motor M 542/4 KF	9,11,12					A
-	1122078506	1352311100337011	1	4-Gang-Motor M 542/5 KF	14					A
-	1122076504	1352311100310011	1	4-Gang-Motor M 542/6 KF-51	Exp. England					A
-	1122079507	1352321106118011	1	4-Gang-Motor M 742/3 KF	Exp. England					A
-	1122070507	1352321106070011	1	4-Gang-Motor M 742/5 KF	Exp. England					A
-	1122071508	1352311100273011	1	4-Gang-Motor M 542/8 KF	Exp. England					A
-	1122075503	1352311100302011	1	4-Gang-Motor M 542 KF-41	Exp. Polen					A
-	1122082502	1352311100361011	1	4-Gang-Motor M 542/1 KF	Exp. Polen					A
-	1122069505	1352311100265011	1	4-Gang-Motor M 542/9 KF	Exp. Zypern					A
-	1122072500	1352321106084011	1	4-Gang-Motor M 742/2 KF		4,5				A
-	1122073501	1352321106097011	1	4-Gang-Motor M 742/1 KF		2				A
-	1122077505	1352311100329011	1	3-Gang-Motor M 532 KFS			3			A
-	1122068504	1352311100257011	1	4-Gang-Motor M 542 KFS			5			A
-	1122084504	1352311100396011	1	4-Gang-Motor M 542/1 KFS			9			A
-	1122086506	1352311100417011	1	4-Gang-Motor M 542 EFS			7			A
-	1122087507	1352321106126011	1	4-Gang-Motor M 742 EFS				2		A
				(alle Motoren mit Vergaser, Fußschalthebel und Kickstarterhebel, ohne Auspuffanlage)
1	1138124506	1352931000644011	4	Zuganker	1-13	1-5	1-9	1,2	I	A
2	9901060256	1464421566035689	1	WeDiRi D 20x35x7 (linke Kurbelwellenabdichtung)	1-13	1-5	1-9	1,2	II	B
3	9900091415	1357433000080746	1	Steckkerbstift 5x32 TGL 0-1474	1-13	1-5	1-9	1,2		B
4	1122666508	1353932005010211	1	Lagerscheibe	1-13	1-5	1-9	1,2		A
5	1122664506	1353932005002211	1	Bolzen (für Aufnahme Schaltwalze)	1-13	1-5	1-9	1,2		A
6	9900033190	1357344008030263	1	SiRi 40 TGL 0-472 (für linke Gehäusehälfte, Kugellager für Kupplungswelle)	1-13	1-5	1-9	1,2		B
7	9900058020R	1357171207110319	1	StiSchr BM 6x18 TGL 0-835	1-13	1-5	1-9	1,2		B
8	1122111500R	1352931000416211	1	Motorgehäuse	1-13		1-3			A
-	1122115504R	1352931003007311	1	Motorgehäuse		1-5				A
-	1122129501R	1352931000547211	1	Motorgehäuse			8,9			A
-	1122130503R	1352931000555211	1	Motorgehäuse			6,7			A
-	1122132505R	1352932003146311	1	Motorgehäuse				1,2		A
9	9900000295	1357431101020049	5	Zylinderstift 6 m 6x16 TGL 0-7	1-13	1-5	1-9	1,2		B
10	9900144035	1357311003090127	1	S 8,4 TGL 17774	1-13	1-5	1-9	1,2		B
11	1122651501	1357341018040058	1	Sicherungsblech B 8,4 TGL 0-463	1-13	1-5	1-9	1,2		B
12	9900072164	1357211205060040	1	SKM M8 TGL 0-934-6	1-13	1-5	1-9	1,2		B
13	1122186501	1352931000037211	1	Ölleitscheibe	1-13	1-5	1-9	1,2		A
14	1137317507	1352931000214011	1	Ausgleichscheibe ø 47; 0,2 mm dick (für Kugellager auf Kurbelwelle)	1-13	1-5	1-9	1,2	I	A
-	1137360501	1352931000222011	n.B.	dto. 0,3 mm dick	1-13	1-5	1-9	1,2	I	A
-	1137360502	1352931000230011	n.B.	dto. 0,4 mm dick	1-13	1-5	1-9	1,2	I	A
-	1137360503	1352931000249011	n.B.	dto. 0,5 mm dick	1-13	1-5	1-9	1,2	I	A
-	1137360504	1352931000257011	n.B.	dto. 0,8 mm dick	1-13	1-5	1-9	1,2	I	A
-	1137360505	1352931000265011	n.B.	dto. 1,0 mm dick	1-13	1-5	1-9	1,2	I	A
15	1122177500	1352931000029211	1	Dichtung für Motorgehäuse	1-13	1-5	1-9	1,2	III	A
16	9900688884	1357131205070660	8	ZySchr. DM 6x40 TGL 0-84	1-13	1-5	1-9	1,2		B
17	9900033832	1357344104030300	1	SiRi 47 TGL 0-472 (für rechte Gehäusehälfte, Kurbelwellenlager)	1-13	1-5	1-9	1,2	I	B
18	9901060264	1464421566047014	1	WeDiRi D 20x47x7 S 1 TGL 16454 (rechte Kurbelwellenabdichtung)	1-14	1-5	1-9	1,2	III	A
19	9900688907	1357131205076667	2	ZySchr. BM 6x50 TGL 0-84	1-14	1-5	1-9	1,2		B
20	9900141217	1464421566030968	1	WeDiRi D 20x30x7 S 1 TGL 16454 (für Antriebswelle)	1-14	1-5	1-9	1,2	III	A
21	1137137503	1352931000273011	1	Ausgleichscheibe ø 42 0,2 mm dick (für Kugellager auf Antriebswelle)	1-14	1-5	1-9	1,2	I	A
-	1137190508	1352931000281011	n.B.	dto. 0,3 mm dick	1-14	1-5	1-9	1,2	I	A
-	1137191501	1352931000302011	n.B.	dto. 0,4 mm dick	1-14	1-5	1-9	1,2	I	A
-	1137192502	1352931000310011	n.B.	dto. 0,5 mm dick	1-14	1-5	1-9	1,2	I	A
-	1137193503	1352931000329011	n.B.	dto. 0,8 mm dick	1-14	1-5	1-9	1,2	I	A
-	1137194500	1352931000337011	n.B.	dto. 1,0 mm dick	1-14	1-5	1-9	1,2	I	A
22	1122183507	1352931000045211	1	Dichtung für Dichtkappe	1-14	1-5	1-9	1,2	III	A
23	1122185500	1352931000053211	1	Dichtkappe	1-14	1-5	1-9	1,2		A
24	9900651358	1357132208141350	4	SeSchr. BM 5x10 TGL 5683	1-14	1-5	1-9	1,2		B
25	9900031260	1357212208021068	1	SKM BM 5 TGL 0-439-06			4-9	1,2		B
26	9900022918	1357343101013068	1	FS 5 TGL 0-137			4-9	1,2		B
27	1137085507	1352931000011011	1	Zunge			4-9	1,2		A
28	1134556507	1342948204150011	1	Isolierbuchse			4-9	1,2		A
29	1122662504	1352931000571211	1	Isolierkörper			4-9	1,2		A
30	1122661503	1352931000563211	1	Kontaktfeder			4-9	1,2		A
31	9900047950	1357192104011003	1	Flachrundschraube mit Vierkantansatz M5x16 TGL 0-603-4,6			4-9	1,2		B

Gehäusedeckel
Tafel 2

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1122196503	1352931000109211	1	Kupplungsdeckel '3'	1,4,5		1-3			A
-	1122190506	1352931000117211	1	Kupplungsdeckel '4'	2,6,7		4,5,8,9			A
-	1122180504	1352931000301211	1	Kupplungsdeckel '4' poliert	3,8-12					A
-	1122175507	1352931000424211	1	Kupplungsdeckel '4' schwarz			6,7	1,2		A
-	1122165503	1352931000475211	W	Kupplungsdeckel '4' schwarz, geschliffen	13,14	1,2				A
-	1122166506	1352931000483211	1	Kupplungsdeckel '4' schwarz, geschliffen		3-5				A
2	1137085507	1352931000011011	1	Zunge			1-9	1,2		A
3	1122193500	1352931000141211	1	Verschlußschraube 'rot' (für Öleinfüllöffnung)	1-14	1-5	1-9	1,2	I	A
4	9900915051	1464432169835440	2	Formschnurring 18x2 TGL 105-1411 (für Verschlußschraube)	1-14	1-5	1-9	1,2	II	A
5	1122192508	1352931000133210	1	Verschlußschraube 'schwarz' (für Kupplungsdeckel)	1-14	1-5	1-9	1,2	I	A
6	9900108056	1357940002500915	1	DiRi A 6,5x9,5 TGL 0-7603 (Ölkontrolle)	1-14	1-5	1-9	1,2	II	A
7	9900928827	1357131205071532	1	ZySchr BM 6x8 TGL 0-84 (Ölkontrolle)	1-14	1-5	1-9	1,2		B
8	9900944425	1464421566035670	1	WeDiRi 22x35x7 TGL 16454	1-14	1-5	1-9	1,2	III	A
9	9900688876	1357131205071639	6	ZySchr BM 6x35 TGL 0-84	1-14	1-5	1-9	1,2		B
10	9900108312	1357940002501811	1	DiRi A 14x18 TGL 0-7602 (Ölablaß)	1-14	1-5	1-9	1,2		A
11	1122105502	1352931000168211	1	Verschlußschraube (Ölablaß)	1-14	1-5	1-9	1,2		A
12	1122184508	1352931000125211	1	Dichtung für Kupplungsdeckel	1-14	1-5	1-9	1,2	III	A
13	1122191507	1352931000096211	1	Lagerstück	1-14	1-5	1-9	1,2	I	A
14	1122505500	1353932005619211	1	Schraubenrad Z 13 (für Antriebskettenrad Z 16)		1-5	1-9	1,2	I	A
-	1122500504	1353932005029211	1	Schraubenrad Z 14 (für Antriebskettenrad Z 15)	1-14				I	A
-	1122503507		1	Schraubenrad Z 15 (für Antriebskettenrad Z 14)	Export				I	A
15	9900688851	1357131205071612	1	ZySchr BM 6x25 TGL 0-84	1-14	1-5	1-9	1,2		B
16	9900688876	1357131205071639	2	ZySchr BM 6x35 TGL 0-84	1-14	1-5	1-9	1,2		B
17	9900089043	1357433107030407	1	Paßkerbstift 3x20 TGL 0-1472	1-14	1-5	1-9	1,2		B
18	1122195502	1352931000061211	1	Lichtmaschinendeckel	1-3,6,7		1-5,8,9			A
-	1122189504	1352931000088211	1	Lichtmaschinendeckel, poliert	3,8-12					A
-	1122167505	1352931000491211	1	Lichtmaschinendeckel, schwarz, geschliffen		3-5				A
-	1122108505		1	Lichtmaschinendeckel	Exp. Ungarn					A
-	1122182508	1352931000600211	1	Verschlußplatte	Exp. Ungarn					A
19	1122579500	1352932005037211	1	Schraubenritzel Z=10	1-14	1-5	1-9	1,2	I	A
20	1122577507	1352932005045211	1	Spange	1-14	1-5	1-9	1,2		A
21	1122191507	1352931000096211	1	Lagerstück	13,14	1,2				A
22	9901060280	1464421566016314	1	Wellendichtring D 6x16x7 TGL 16454	13,14	1,2			III	A
23	1122504508	1353932005271211	1	Schraubenrad Z=12	13,14	1,2			I	A
24	9900144025	1357311003090119	1	Scheibe 6,4 TGL 17774	13,14	1,2				B
25	9900093570	1357434118010318	1	Halbrundkerbnagel 3x16 TGL 1476 Lichtmaschinendeckel der Roller mit Elektrostarter auf Tafel 10)	13,14	1,2				B

Zylinder und Kurbeltrieb
Tafel 3

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	9901124360	1357211205081044	4	SKM M6 TGL 0-934-10	1-14	1-5	1-9	1,2		B
2	9900016374	1357311003011089	4	S 6,4 TGL 0-125	1-14	1-5	1-9	1,2		B
3	1122299501	1352931000176211	1	Zylinderkopf	1-12		1-9		I	A
-	1122280508	1352932003058311	1	Zylinderkopf				1,2	I	A
-	1122286505		1	Zylinderkopf, schwarz	13,14				I	A
-	1122284503		1	Zylinderkopf, schwarz		1-5			I	A
4	1134268508	1342949215417011	1	Sicherungsscheibe (Gummi)	10-12	3-5	1-9	1,2		A
5	1122200501R	1352931000192211	1	Zylinder, vollst.	1-12		1-9		I	A
-	1122205506R	1352932003082311	1	Zylinder, vollst.				1,2	I	A
-	1122204505R	1352931000395211	1	Zylinder, vollst., schwarz	13,14				I	A
-	1122206507R	1352931000432211	1	Zylinder, vollst., schwarz		1-5			I	A
-	1122202503	1352931000360211	1	Zylinder, vollst. (40-km/h-Variante)	Exp.					A
6	1122294505	1352931000213211	1	Dämpfungsgummi (Zylinder 4 Stück à 60 mm lang)	1-14	1-5	1-9	1,2	II	A
7	9900741778	1377171207070329	2	StiSchr BM 6x18 TGL 835-5.8 (für Vergaserbefestigung)	1-14	1-5	1-9	1,2		B
8	1122293504	1352931000299211	1	Isolierflansch	1-14	1-5	1-9	1,2		A
9	1122290501	1352931000205211	1	Zylinderfußdichtung	1-14		1-9		III	A
-	1122289508	1352932003031311	1	Zylinderfußdichtung		1-5		1,2	III	A
10	9900512887	1357920232967007	2	Zweitaktring (Serie) Z 38,00x2 IS TGL 9996	1-14		1-9			A
-	9900512895	1357920233082005	2	1. Ausschliff Z 38,25x2 IS TGL 9996	1-14		1-9			A
-	9900512901	1357920233083006	2	2. Ausschliff Z 38,50x2 IS TGL 9996	1-14		1-9			A
-	9900512918	1357920233084007	2	3. Ausschliff Z 38,75x2 IS TGL 9996	1-14		1-9			A
-	9900512926	1357920233085008	2	4. Ausschliff Z 39,00x2 IS TGL 9996	1-14		1-9			A
-	9900512934	1357920233250005	2	5. Ausschliff Z 39,25x2 IS TGL 9996	1-14		1-9			A
-	9900512942	1357920233251006	2	6. Ausschliff Z 39,50x2 IS TGL 9996	1-14		1-9			A
-	9901155045	1357920230753004	2	Zweitaktring Z 45,00x2 IS TGL 9996		1-5		1,2		A
-	9901155037	1357920230755006	2	Zweitaktring Z 45,25x2 IS TGL 9996		1-5		1,2		A
-	9901155020	1357920230757008	2	Zweitaktring Z 45,50x2 IS TGL 9996		1-5		1,2		A
11	9900155062		2	Drahtsprengring A 12 TGL 0-73123	1-14	1-5	1-9	1,2		A
12	9900239283	1357933128010043	1	Kolbenbolzen A 12x7x30 L TGL 39-756	1-14		1-9			A
-	9901148175	1357933101020743	1	Kolbenbolzen A 12x7x38 L TGL 39-756		1-5		1,2		A
13	1122302507	1352983118020698	1	Kolben, vollst. ø 38,00 (einbaufertig mit Kolbenbolzen und Drahtsprengring)	1-14		1-9		I	A
-	1122305501	1352983118021498	n.B.	Kolben, vollst. ø 38,25 (dto.)	1-14		1-9			A
-	1122306502	1352983118022298	n.B.	Kolben, vollst. ø 38,50 (dto.)	1-14		1-9			A
-	1122307503	1352983118020398	n.B.	Kolben, vollst. ø 38,75 (dto.)	1-14		1-9			A
-	1122308504	1352983118024998	n.B.	Kolben, vollst. ø 39,00 (dto.)	1-14		1-9			A
-	1122309505	1352983118025798	n.B.	Kolben, vollst. ø 39,25 (dto.)	1-14		1-9			A
-	1122310507	1352983118026598	n.B.	Kolben, vollst. ø 39,50 (dto.)	1-14		1-9			A
-	1122312500	1352983118040998	1	Kolben, vollst. ø 45,00 (mit Bolzen u. Drahtsprengring)		1-5		1,2	I	A
-	1122313501	1352983118041798	n.B.	Kolben, vollst. ø 45,25 (dto.)		1-5		1,2		A
-	1122314502	1352983118042598	n.B.	Kolben, vollst. ø 45,50 (dto.)		1-5		1,2		A
14	1137351500	1352931000505011	2	Anlaufscheibe (1,0 mm)	1-14		1-9		I	A
-	1122390505	1352932003066311	2	Anlaufscheibe (1,5 mm)		1-5		1,2	I	A
15	9900120390	1356244005019005	1	Nadelkranz K 12x16x13 F TGL 11553	1-14	1-5	1-9	1,2		A
16	9900111251	1356111202087008	2	Rillenkugellager 6204 C 3 TGL 2981	1-14	1-5	1-9	1,2	I	B
17	9900139191	1357362118170039	1	Scheibenfeder 3x3,7 TGL 9499	1-14	1-5	1-9	1,2	I	B
18	9900139183	1357362118170012	1	Scheibenfeder 2x3,7 TGL 9499	1-14	1-5	1-9	1,2	I	B
19	1122303508R	1352931000248211	1	Kurbelwelle, vollst. (mit Nadellager für Kolbenbolzen)	1-14		1-9		I	A
-	1122316504R	1352932003103311	1	Kurbelwelle, vollst.		1-5		1,2	I	A
20	1122399505RE	1352931000242211	1	Pleuelstange	1-14	1-5	1-9	1,2		A
21	1122396502RE	1352931000256211	1	Hubscheibe, Antriebsseite	1-14		1-9			A
-	1122387501RE	1352932003234311	1	Hubscheibe, Antriebsseite		1-5		1,2		A
22	1122394505RE	1352931000280211	1	Hubzapfen	1-14	1-5	1-9	1,2		A
-	1122393503RE	1352931000379211	n.B.	Hubzapfen (Rohteil)	1-14	1-5	1-9	1,2		A
23	9900120366RE	1356244005123048	1	Nadelkranz K 18x24x13 F TGL 11553	1-14	1-5	1-9	1,2		A
24	1122395501RE	1352931000264211	1	Hubscheibe, Lichtmaschinenseite	1-14		1-9			A
-	1122388502RE	1352932003242311	1	Hubscheibe, Lichtmaschinenseite		1-5		1,2		A

Getriebe-Kupplungswelle
Tafel 4

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1122592506	1353932005053211	1	Kupplungswelle (Z=11)	1-14	1-5	1-9	1,2	A
2	1122584506	1353932005061211	1	Festrad 2. Gang Z=17 (für 3-Gang-Motor)	1,4,5		1-3		A
3	1122599504	1353932005088211	2	Distanzring (für 3- und 4-Gang-Motor)	1-14	1-5	1-7	1,2	A
4	1122581503	1353932005096211	1	Festrad Z 22 (für 3. Gang bei 3-Gang-Motor bzw. 4. Gang bei 4-Gang-Motor)	1-14	1-5	1-9		A
-	1122557503	1353932005731211	1	Festrad 4. Gang Z 23 (für 4-Gang-Motor)		1-5		1,2	A
5	1122565503	1353932005563211	1	Distanzbuchse	1,4,5		1-3		A
6	1122569507	1353932005520211	1	Scheibe	1-14	1-5	1-9	1,2	A
7	1122583505	1353932005109211	1	Festrad 2. Gang Z 16 (für 4-Gang-Motor)	2,3,6-14	1-5	4-9	1,2	A
8	1122582504	1353932005117211	1	Festrad 3. Gang Z 19 (für 4-Gang-Motor)	2,3,6-14	1-5	4-9		A
-	1122556502	1353932005723211	1	Festrad 3. Gang Z 20 (für 4-Gang-Motor)		1-5		1,2	A
9	9900110227	1356111202079008	1	Rillenkugellager 6203 (C 3) TGL 2981	1-14	1-5	1-9	1,2	B
10	9900025086	1357344104010166	1	SiRi 17 TGL 0-471 (auf Kupplungswelle, Kupplungsseite)	1-14	1-5	1-9	1,2	B
11	1122487505	1353962001176211	2	Druckstange für Kupplung	1-14	1-5	1-9	1,2	A
12	9900122013	1356212003081001	1	Zylinderrolle 5x8 li TGL 15516	1-14	1-5	1-9	1,2	B
13	1122400500	1353962001133211	1	Welle zum Kupplungshebel	1-14	1-5	1-9	1,2	A
14	1122489507	1353962001141211	1	Drehfeder	1-14	1-5	1-9	1,2	A
15	1147838503	1464426113418831	1	RuRi 10x2 TGL 6365	1-14	1-5	1-9	1,2	A
16	1122493503	1353962001168211	1	Buchse zum Kupplungshebel (Miramid)	1-14	1-5	1-9	1,2	A
17	9901090036		1	Sprengring 6x0,63 TGL 31665	1-14	1-5	1-9	1,2	B
18	9900110001	1356111202019005	1	Rillenkugellager 6000 (C 3) TGL 2981	1-14	1-5	1-9	1,2	B

Getriebe-Abtriebswelle
Tafel 5

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	9900111718	1356111202006001	1	Rillenkugellager 16004 C 3 TGL 2981	1-14	1-5	1-9	1,2	I	B
2	9900025100	1357344104010190	1	SiRi 20 TGL 0-471	1-14					B
3	1122598503	1353932005141211	1	Anlaufscheibe 20x32x1	1-14					A
4	1122576506	1353932005133211	1	Abtriebswelle (9 Bohrungen für 3-Gang-Motor)	1,4,5		1,2,3			A
5	9906000650	1356211027014044	4	Kugel 4-70 TGL 15515	1-14	1-5	1-9	1,2		B
6	1122590504	1353932005168211	1	Losrad 1. Gang Z 44 (für 3- und 4-Gang-Motor)	1-14	1-5	1-9	1,2		A
7	1122596501	1353932005176211	n.B.	Distanzscheibe 1,0 mm dick (24x35)	1-14	1-5	1-9	1,2		A
-	1122595500	1353932005184211	n.B.	Distanzscheibe 1,2 mm dick (24x35)	1-14	1-5	1-9	1,2		A
-	1122594508	1353932005192211	n.B.	Distanzscheibe 1,4 mm dick (24x35)	1-14	1-5	1-9	1,2		A
-	1122593507	1353932005205211	n.B.	Distanzscheibe 1,6 mm dick (24x35)	1-14	1-5	1-9	1,2		A
8	1122589502	1353932005213211	1	Losrad 2. Gang Z 38 (für 3-Gang-Motor)	1,4,5		1-3			A
9	1122588501	1353932005221211	1	Losrad Z 34 (für 3. Gang bei 3-Gang-Motor und 4. Gang für 4-Gang-Motor)	1-14	1-5	1-9			A
-	1122558504	1353932005758211	1	Losrad 4. Gang Z 32 (für 4-Gang-Motor)				1,2		A
10	9900025125	1357344104010238	1	SiRi 24 TGL 0-471	1-14	1-5	1-9	1,2		B
11	9900111734	1356111202051005	1	Rillenkugellager 6004 C 3 TGL 2981	1-14	1-5	1-9	1,2	I	B
12	1122563501	1353932005627211	1	Antriebskettenrad Z 16			1-9	1,2	I	A
-	1122580502	1353932005256211	1	Antriebskettenrad Z 15	1-14	1-5			I	A
13	1122597502	1353932005264211	1	Sicherungsblech	1-14	1-5	1-9	1,2	III	A
14	9900478102	1359728304168094	1	SKM 18x1,5 TGL 0-80705-5,0	1-14	1-5	1-9	1,2		B
15	1122587500	1353932005299211	1	Losrad 3. Gang Z 36 (für 4-Gang-Motor)	2,3,6-14	1-5	4-9	1,2		A
16	1122586508	1353932005280211	1	Losrad 2. Gang Z 40 (für 4-Gang-Motor)	2,3,6-14	1-5	4-9	1,2		A
17	1122585507	1353932005272211	1	Abtriebswelle (12 Bohrungen für 4-Gang-Motor)	2,3,6-14	1-5	4-9	1,2		A
18	9900121100	1356211027030001	9/12	Kugel 7-40 TGL 15515 (9 Kugeln für 3-Gang-Motor, 12 Kugeln für 4-Gang-Motor)(	2,3,6-14	1-5	1-9	1,2		A
19	1122578508	1353932005125211	1	Ziehkeilwelle (für 3-Gang-Motor und 4-Gang-Motor)	1-14	1-5	1-9	1,2		A
20	1122573503	1353932005248211	1	Schnurfeder	1-14	1-5	1-9	1,2		A

Kupplung
Tafel 6

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1137309507	1353932005505011	1	Antriebsritzel (Z = 21)		3-5		1,2	I	A
-	1137348505	1352931000046011	1	Antriebsritzel (Z = 20)	1-12		1-9		I	A
2	1137323505	1352931000556011	1	Sicherungsscheibe	1-12	3-5	1-9	1,2	III	A
3	9900076030	1357212208070011	1	SKM 10x1 TGL 0-936-5.0	1-12	3-5	1-9	1,2		B
4	1122497507	1353962001088211	2	Anlaufscheibe 1,0 mm dick	1-14	1-5	1-9	1,2	I	A
-	1122496506	1353962001096211	n.B.	dto. 1,2 mm dick	1-14	1-5	1-9	1,2	I	A
-	1122495505	1353962001109211	n.B.	dto. 1,4 mm dick	1-14	1-5	1-9	1,2	I	A
-	1122479505	1353962001192211	n.B.	dto. 1,6 mm dick	1-14	1-5	1-9	1,2	I	A
-	1122494504	1353962001117211	n.B.	dto. 1,8 mm dick	1-14	1-5	1-9	1,2	I	A
5	1122476502	1353962001125211	2	Bundbuchse (für Kupplungszahnrad) Bronze	1-14	1-5	1-9	1,2	I	A
6	1122407507R	1353962001002211	1	Kupplungszahnrad (Z = 65)	1-14		1-9		I	A
-	1122409509	1353962001221211	1	Kupplungszahnrad (Z = 62)		1-5		1,2	I	A
7	9900025246	1357344104010377	1	SiRi 45 TGL 0-471	1-14	1-5	1-9	1,2		B
8	1122481508	1353962001010211	1	Mitnehmer (Z = 11)	1-14	1-5	1-9	1,2		A
-	1121487514	1353962001628011	1	Mitnehmer (Ersatz für M 54/53)						A
9	1122490500	1353962001045211	1	Tellerfeder (1,5 mm)	1-14		1-9			A
-	1122475501	1353962001248211	1	Tellerfeder (1,6 mm)		1-5		1,2		A
10	1135514505	1353961001054011	1	Sicherungskappe	1-14	1-5	1-9	1,2	III	A
11	9901124151	1357212208070038	1	SKM 12x1,5 TGL 0-936-5.0	1-14	1-5	1-9	1,2		B
12	1122405505	1353962001061211	1	Druckstück	1-14	1-5	1-9	1,2		A
13	9900029258	1357341018020022	4	Sicherungsblech 5,3 TGL 0-432	1-14	1-5	1-9	1,2	III	A
14	9900069208	1357111204243218	4	SKSchr M5x12 TGL 0-933-8.8	1-14	1-5	1-9	1,2		B
15	1135516507	1353962001083011	1	Druckschraube	1-14	1-5	1-9	1,2		A
16	9900571508	1357211205081044	1	SKM M6 TGL 0-934-6	1-14	1-5	1-9	1,2		B
17	1147831505	1467423022102546	4	Kupplungsscheibe (Cosid 3 mm)	1-14	1-5	1-9	1,2	I	A
18	1122404504	1353962001053211	1	Kupplungsplatte	1-14	1-5	1-9	1,2		A
19	1122483501	1353962001037211	3	Kupplungslamelle 1 mm	1-14	1-5	1-9	1,2		A
20	1122482500	1353962001029211	1	Druckring 3 mm	1-14	1-5	1-9	1,2		A
21	1122389507	1353962005635211	1	Antriebsritzel (Z = 21)		1,2			I	A
-	1122391506	1353962005600211	1	Antriebsritzel (Z = 20)	13,14				I	A
22	1122392507	1353962005598211	1	Schraubenritzel	13,14	1,2			I	A

Schaltbetätigung
Tafel 7

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1122690508	1353932005299211	1	Schwenkhebel	1-14	1-5	1-9	1,2		A
2	1122612503	1353932005336211	1	Lagerwinkel	1-14	1-5	1-9	1,2		A
3	9900101058	1357340103016082	1	SiS 6 TGL 0-6799 (für Befestigung Lagerwinkel am Schwenkhebel)	1-14	1-5	1-9	1,2		B
4	1122692501	1353932005328211	1	Schaltgabel	1-14	1-5	1-9	1,2	I	A
5	9900101033	1357340103016066	1	SiS 4 TGL 0-6799 (für Befestigung Schaltgabel	1-14	1-5	1-9	1,2		B
6	9900031285	1357212208021105	1	SKM BM 8 TGL 0-439 (für Befestigung Lagerwinkel)	1-14	1-5	1-9	1,2		B
7	1122685502	1353932005504211	1	Schlitzmutter	1-14	1-5	1-9	1,2		A
8	9900016382	1357311006010094	1	S 8,4 TGL 0-125 (zur Arretierung der Schlitzmutter)	1-14	1-5	1-9	1,2		B
9	9900571052	1357211205080041	1	SKM M8 TGL 0-934-6 (zur Arretierung der Schlitzmutter)	1-14	1-5	1-9	1,2		B
10	1122609508	1353932005344211	1	Schaltwalze (für 3-Gang-Motor mit 2 Zyl.-Stiften)	1,4,5		1-3			A
11	1122663505	1353932005440211	1	Anlaufscheibe (auf Schaltwalze)	1-14	1-5	1-9	1,2		A
12	9900025045	1357344104010107	1	SiRi 12 TGL 0-471 (für Arretierg. Schaltwalze)	1-14	1-5	1-9	1,2		B
13	1122605504	1353932005379211	1	Rasthebel	1-14	1-5	1-9	1,2		A
14	1122673507	1353932005432211	1	Hülse (zwischen Spannblech und Lasche)	1-14	1-5	1-9	1,2		A
15	1122606503	1353932005387211	1	Lasche	1-14	1-5	1-9	1,2		A
16	9900571108	1357211205081044	1	SKM M6 TGL 0-934	1-14	1-5	1-9	1,2		B
17	1134089505	1342944207062011	1	Zugfeder (für Rasthebel)	1-14	1-5	1-9	1,2	I	A
18	1122603502	1353932005360211	1	Schalthebel	1-14	1-5	1-9	1,2		A
19	1122691500	1353932005424211	1	Schaltklinkenfeder (auf Schalthebel)	1-14	1-5	1-9	1,2	I	A
20	9900101066	1357340103016090	1	SiS 7 TGL 0-6799 (für Schaltklinkenfeder)	1-14	1-5	1-9	1,2		B
21	1122687504	1353932005416211	1	Schaltfeder (3 Windungen)	1-14	1-5	1-9	1,2	I	A
22	1122602501	1353932005352211	1	Schaltwalze (für 4-Gang-Motor mit 3 Zyl.-Stiften)	2,3,6-14	1,5	4-9	1,2		A

Kickstarteranlage und Schaltbetätigung
Tafel 8

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1122797501	1353932005459211	1	Kickstarterrad	1-14	1-5	1-9	1,2		A
2	1122700503	1353932005467211	1	Mitnehmer	1-14	1-5	1-9	1,2		A
3	1122799503	1353932005475211	1	Kickstarterfeder	1-14	1-5	1-9	1,2		A
4	1122795508	1353932005483211	1	Spannblech	1-14	1-5	1-9	1,2		A
5	9900069505	1357111204243437	1	SKSchr M6x14 TGL 0-933	1-14	1-5	1-9	1,2		B
6	9900025078	1357344104030079	1	SiRi 16 TGL 0-471	1-14	1-5	1-9	1,2		B
7	1122796500	1353932005491211	1	Kickstarterwelle	1-14	1-5	1-9	1,2		A
8	9900799817	1464426113480831	1	RuRi 12x2 TGL 6365	1-14	1-5	1-9	1,2	I	A
9	9900518543	1357111204173299	1	SKSchr M6x35 TGL 0-931			1-9	1,2		B
10	9900016374	1357311003011089	4	S 6,4 TGL 0-125			1-9	1,2		B
11	1122613504	1353932005686211	1	hinterer Schalthebel			1-9	1,2		A
12	9900571108	1357211205081044	2	SKM M6 TGL 0-934-6			1-9	1,2		B
13	9900071766	1357111204243736	3	SKSchr M8x25 TGL 0-933			1-9	1,2		B
14	1122703506	1353932005707211	1	Kickstarterhebel (komplett)			1-9	1,2		A
15	9900121656	1356211019073001	1	Kugel 5-70 TGL 15515			1-9	1,2		B
16	9901368057	1357721002400818	1	Druckfeder C 1x5x1,5 TGL 18395			1-9	1,2		B
17	9901083808	1357431005040592	1	Zylinderstift 3 hgx20 TGL 0-7			1-9	1,2		B
18	1137758505	1342941205425011	2	Muffe B ETW-N 60509	1-14	1-5	1-9	1,2	II	A
19	9900016390	1357311003013105	1	S 10,5 TGL 0-125-St			1-9	1,2		A
20	1122789501	1353932005715211	2	Schwenkstück			1-9	1,2		A
21	1150365500	1342941205220411	1	Fußschalthebel			1-9	1,2		A
22	9900571052	1357211205080041	1	SKM M8 TGL 0-934-6			1-9	1,2		B
23	9900811077	1357342002020086	1	FeRi B8 TGL 743			1-9	1,2		B
24	1120478506	1342941205314311	2	Schutzkappe			1-9	1,2		A
25	9900022934	1357343005013076	1	FS 8 TGL 0-137			1-9	1,2		B
26	9900715278	1357111204173475	1	SKSchr M8x60 TGL 0-931-8.8			1-9	1,2		B
27	1150527502	1342941205087411	1	Distanzrohr für Hebellagerung			1-9	1,2		A
28	1150366501	1342941205239411	1	Schaltstange			1-9	1,2		A
29	9900016848	1357311003010094	2	S 8,4 TGL 0-125-St			1-9	1,2		B
30	9900012893	1357348009010297	2	Splint 2x12 TGL 0-94			1-9	1,2		B
31	1150230503	1342949207220411	2	Abdeckgummi f. Schaltstange			1-9	1,2		A
32	1150466505	1342941205247411	1	Zugfeder für Schalthebel			1-9	1,2		A
33	1122603502	1353932005360211	1	Schalthebel	1-14	1-5	1-9	1,2		A
34	9901083488	1357431005040568	1	Zylinderstift 3 hgx14 TGL 0-7	2,3,10-14	1-5				A
35	1122791504	1353932005555211	1	Stützscheibe	2,3,10-14	1-5				A
36	9900957237	1353932005013211	1	FS 10 TGL 0-137	2,3,10-14	1-5			I	B
37	1122792505	1353932005547211	1	Schwenkstück	2,3,10-14	1-5				A
38	1122702505	1353932005539211	1	Kickstarterhebel (komplett)	2,3,10-14	1-5				A
39	1135754503	1353932005206211	1	Kickstarterhebel	1,4-9					A
40	1122694504	1353932005512211	1	Fußschalthebel	1-14	1-5				A
41	9900811060	1357342002011070	1	FeRi B6 TGL 7401	1-14	1-5				B
42	1138618501	1342941205425011	2	Muffe C TGL 39-445	1-14	1-5	1-9	1,2	II	A

Vergaser
Tafel 9

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
-	1610412008	1352831202020516	1	Vergaser, komplett 16 N 3-1 Ersatz für Rollertyp KR 51/2						A
-	1610411007	1352831202019216	1	Vergaser, komplett 16 N 3-2			1-9			A
-	1610410006	1352831202018416	1	Vergaser, komplett 16 N 3-3				1,2		A
-	1610408003	1352831202011686	1	Vergaser, komplett 16 N 3-4	1-14					A
-	1610409004	1352831202011766	1	Vergaser, komplett 16 N 3-5		1-5				A
-	1610423002	1352831202012806	1	Vergaser, komplett 16 N 3-12	Export (40 km/h-Varianten)					A
1	1614096104	1352930243026416	1	Stellschraube	1-14	1-5	1-9	1,2		A
2	1600515104	1352930219272916	1	SKM BVF-N 3632-St	1-14	1-5	1-9	1,2		A
3	1614091003	1352930243022116	1	Startschieberkappe	1-14	1-5	1-9	1,2		A
4	161409311	1357721029562059	1	Druckfeder	1-14	1-5	1-9	1,2		A
5	1614094006	1352930243024816	1	Startkolben	1-14	1-5	1-9	1,2		A
6	1614095007	1464461152848399	1	Dichtscheibe	1-14	1-5	1-9	1,2	I	A
7	1615503006	1352930243382816	1	Vergasergehäusekappe			1-9	1,2		A
-	1615467000	1352930243377216	1	Vergasergehäusekappe	1-14	1-5				A
8	1614174102	1357721029028331	1	Druckfeder	1-14	1-5	1-9	1,2		A
9	9900101000	1357349001018010	1	Sicherungsscheibe 1,5 TGL 0-6799 brün.	1-14	1-5	1-9	1,2		A
10	1615472006	1352930243379916	1	Teillastnadel (2 B 511)	1-14	1-5	1-9	1,2	I	A
11	9906000281	1357721010340667	1	Druckfeder 0,25x2,8x12,5 TGL 18394	1-14	1-5	1-9	1,2		A
12	1615471101	1352930243378016	1	Buchse	1-14	1-5	1-9	1,2		A
13	1615465007	1352930243376416	1	Kolbenschieber (50)	1-14	1-5	1-9	1,2		A
-	1121094507	1352931019257011	1	Schieberanschlag	Export (40 km/h-Varianten)
14	1615473103	1352930243380116	1	Nadelhalter	1-14	1-5	1-9	1,2	I	A
15	9901100136	1357131205073407	1	ZySchr BM 5x14 TGL 0-84-5.8 gal Znc	1-14	1-5	1-9	1,2		B
16	9906000394	1357721029029676	1	Druckfeder C 0,63x7x5,5 A-links TGL 18395	1-14	1-5	1-9	1,2		A
17	1615535005	1457864107041149	1	Stopfen (rot)	1-14	1-5	1-9	1,2		A
-	1615532002	1457864107041122	1	Stopfen (schwarz)	1-14	1-5	1-9	1,2		A
18	1615504007	1352930243383616	1	Regulierschraube	1-14	1-5	1-9	1,2		A
19	9906000386	1357721010360748	1	Druckfeder 0,4x3,6x10,5 TGL 18394	1-14	1-5	1-9	1,2		A
20	9901171342	1357131205073239	2	ZySchr BM 4x16 TGL 0-84-5,9 gal Znc	1-14	1-5	1-9	1,2		A
21			1	Vergasergehäuse	1-14	1-5	1-9	1,2		k.E.
22	9900000904	1357431005010350	1	Zylinderstift 2 m 6x20 TGL 0-7	1-14	1-5	1-9	1,2		B
23	1611624001	1352930235248916	1	Düsenhalter, vollst.	1-14	1-5	1-9	1,2		A
24	1600427008	1352930219201616	1	Düse (70 BVF) M5 BVF-N 5225 (HD)	1-14 Export		1-9			A
-	1100428008	1352930219202416	1	Düse (72 BVF) M5 BVF-N 5225 (HD)		1-5		1,2		A
25	1600414003	1352930219183116	1	Düse (35 BVF) M5 BVF-N 5225 (LD)	1-14	1-5	1-9	1,2	I	A
26	1615265104	1352930243341416	1	Verschlußschraube	1-14	1-5	1-9	1,2	I	A
27	1611031003	1352930235018416	1	Schwimmernadelventil, vollst. (15)	1-14	1-5	1-9	1,2	I	A
28	1611059006	1352930235032816	1	Schwimmer, vollst.	1-14	1-5	1-9	1,2	I	A
29	1614170002	1352930243060016	1	Dichtung	1-14	1-5	1-9	1,2	I	A
30	1614164004	1352930243056316	1	Schwimmergehäuse	1-14	1-5	1-9	1,2	I	A
31	1600123004	1352930219196116	1	Düse (60 BVF) M5 BVF-N 5225 (SD)	1-14	1-5	1-9	1,2	I	A
32	1121010505	1352931000580011	1	Entlüftungsschlauch	1-14	1-5	1-9	1,2	I	A
33	1614096104	1352930243026416	1	Stellschraube	1-14	1-5				A
34	1600515104	1352930219272916	2	SKM BVF-N 3632-St	1-14	1-5				A

Elektrostarter
Tafel 10

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr. (^*)	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1150686508 17749^*	1366561100910172	1	Anlassertaster 8606.12 mit Kabel	6,7	1,2	C
2	1122802500 17771^*	1366513100900919	1	Anlassermotor 8206.2	6,7	1,2	C
3	1139082502 17616^*	1366532918602428	1	Schwungscheibe, vollst. 8305.2-010	6,7	1,2	C
-	9906000400	1356111106019005	1	Rillenkugellager 6001-2 TGL 2981	6,7	1,2	B
-	9906000417		1	Rundring 60x3 TGL 6365 WS 1019	6,7	1,2	B
4	1122891508	1352932003189311	1	Freilaufträger	6,7	1,2	A
5	9900940655	1357111204241191	2	SKSchr M5x12 TGL 0-933-8.3	6,7	1,2	B
6	1122892500R	1352932003197311	1	Anlasserrad	6,7	1,2	A
7	9900051850	1357111004160850	3	Senkniet 5x12 TGL 0-661 Mu 8	6,7	1,2	B
8	9900033125	1357344104030175	2	Sicherungsring 28 TGL 0-472	6,7	1,2	B
9	9901159362	1356111202027005	1	Rillenkugellager 6001-2 Z TGL 2981	6,7	1,2	B
10	1122800507R	1352932003170311	1	Freilauf (mit Anlasserrad und Lager)	6,7	1,2	A
11	1122899507	1352932003226311	1	Sicherungsscheibe	6,7	1,2	A
12	9900031896	1357212208021105	1	SKM BM 8 TGL 0-439-06	6,7	1,2	B
13	1150206503	1365921098011396	1	Relaiskabelbaum MK 3/36	6,7	1,2	k.E.
14	9900138012	1357362118010262	1	Paßfeder B 4x4x8 TGL 9500	6,7	1,2	B
15	1122898506	1352932003218311	2	Sicherungsblech	6,7	1,2	A
16	1150213502	1342949207618411	1	Tasche für Anlasserrelais	6,7	1,2	A
17	1150193505 17675^*	1366561901930376	1	Anlasserrelais K Aa 12 H	6,7	1,2	C
18	9900946017 30018^*	1369124301001008	1	Batterie 12 A 1 S (12 V, 5,5 Ah)	6,7	1,2	C
19	1150188507	1342949207589411	1	Abdeckkappe für Batteriepol	6,7	1,2	A
20	1122164504	1352932003162311	1	Lichtmaschinendeckel (schwarz)	6,7	1,2	A
21	9900022926	1357343005013076	3	FS 6 TGL 0-137	6,7	1,2	B
22	9900019922	1357131205071583	3	ZySchr BM 6x18 TGL 0-84-5.8	6,7	1,2	B
23	1122161501	1352931000512211	1	Dichtung für Verschlußdeckel	6,7	1,2	A
24	9900016374	1357311003011089	2	S 6,4 TGL 0-125-St	6,7	1,2	B
25	9901171350	1357199509014714	1	ZySchr AM 6x80 TGL 0-84	6,7	1,2	B
26	1122162502	1352931000520211	1	Verschlußdeckel	6,7	1,2	A
27	9901195897	1357131205110458	1	SKSchr M5x25 TGL 0-933-Sm	6,7	1,2	B
28	9900022918	1357343005013068	2	FS 5 TGL 0-137	6,7	1,2	B
29	1134556507	1342948204150011	1	Isolierbuchse	6,7	1,2	A
30	9900571278		2	SKM M5 TGL 0-934-6	6,7	1,2	B
31	9900100522	1357343005023055	1	ZS A 5 TGL 0-6797	6,7	1,2	B
32	1139026503 04575^*	1464499064839521	1	Gummitülle, 3966	6,7	1,2	C
33	1150212501 18168^*	1378173105080084	1	Silizium-Gleichrichterbrücke B 80/70-20 Si	6,7	1,2	C
34	9900571108	1357211205081044	1	SKM M6 TGL 0-934-6	6,7	1,2	B
-	1150174502	1342949207562411	1	E-Start-Schild (Klebefolie)	6,7	1,2	A

Abgasanlage I
Tafel 11

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1137961508	1342949207839011	1	Auspufftopf, vollständig			1-9	1,2	I	A
-	1121807506	1342949207445311	1	Auspufftopf, vollständig	1,4-9,13,14	1,2			I	A
-	1122908501	1342949207656311	1	Auspufftopf, vollständig	2,3,6-12	3,5			I	A
-	1121802501	1342949207912311	1	Auspuff, vollständig (Kennz. '40' am Einlauftichter)	Export 40 km/h				I	A
2	1137952507	1342949207488311	1	Sicherungsfederscheibe	1-14	1-5	1-9	1,2	I	A
3	1137918505	1342949207496311	1	Überwurfmutter	1-14	1-5	1-9	1,2	I	A
4	1150273506	1342949207319411	1	Gummizwischenlage			1-9	1,2		A
5	1150073506	1342949207300411	1	Auspuffschelle			1-9	1,2		A
6	9900072262	1357111204243453	1	SKSchr M6x18			1-9	1,2		B
7	1122913507	1035293100539211	1	Auspuffrohr 360 mm			1-9	1,2		A
8	1147850508	1342999108191067	1	DiRi C 28x34 TGL 0-7603	1-14	1-5	1-9	1,2	I	A
9	1121892501	1342949207453311	1	Klemmschelle für Auspuffrohr	1-14	1-5	1-9	1,2		A
10	9900006820	1357111204241538	1	SKSchr M6x45 TGL 0-933-8.8			1-9	1,2		B
11	9900106374	1357311003011089	3	S 6,4 TGL 0-125-St			1-9	1,2		B
12	9900571108	1357211205081044	2	SKM M6 TGL 0-934			1-9	1,2		B
13	9900811060	1357342002023063	1	FeRi B6 TGL 7403			1-9	1,2		B
14	1137931502	1342949207855011	1	Spannschelle			1-9	1,2		A
15	1137915502	1342949207517311	1	Formring 68x5	1-14	1-5	1-9	1,2		A
16	9900071573	1357111204243445	1	SKSchr M6x16 TGL 0-933			1-9	1,2		A
17	1137911507	1342949207509311	1	Dämpfungseinsatz	1-14	1-5	1-9	1,2	I	A
18	1137909504	1342949207863011	1	Endstück	1-14	1-5	1-9	1,2		A

Abgasanlage II
Tafel 12
(nur die Teile, die gegenüber der Abgasanlage I unterschiedlich sind)

nächster Punkt ; Index

Abgasanlage II Tafel 12<br><font size=-1>(nur die Teile, die gegenüber der Abgasanlage I unterschiedlich sind)</font>

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	x	L
1	1121981500	1342949207461311	3	Auspuffschelle (2x S 51 N, B 1, B 2, 1x S 51 E)	1-14	1-5		A
2	1119529503	1342941205680311	1	Auspuffaufhängung	2,3,10-12	3-5		A
3	1119547505	1342941205533311	1	Auspuffstrebe	1,4-9,13,14	1,2		A
4	1121899508	1342949207437311	1	Auspuffrohr 360 mm	1,4-9,13,14	1,2	I	A
-	1121898507	1342949207939311	1	Auspuffrohr 650 mm	Export		I	A
-	1121880506	1342949207920311	1	Auspuffrohr 460 mm	Export		I	A
-	1122911505	1342949207947311	1	Auspuffrohr 450 mm	Export		I	A
5	9900811060	1357342002023063	1	FeRi B6 TGL 7403	1-14	1-5		B
6	9900571108	1357211205081044	3	SKM M6 TGL 0-934	1-14	1-5		B
-	9900016374	1357311003011084	1	S 6,4 TGL 0-125	1-14	1-5		B
7	9900940710	1357111204240498	1	SKSchr M6x30 TGL 0-933	1-14	1-5		B
8	1137915502	1342949207517311	1	Formring 68x5	1-14	1-5	I	A
9	1122904506	1342949207670311	1	Auspuffschelle	2,3,10-12	3-5		A
10	9900006820	1357111204240527	1	SKSchr M6x45 TGL 0-933-8.8	1-14	1-5		B
11	1122997500	1342949207699311	1	Halteschelle	2,3,10-12	3-5	I	A
12	9901105036	1357133200055646	2	LiSchr BM 6x8 TGL 0-85	2,3,10-12	3-5		B
13	1122903505	1342974218058311	1	Hitzeschutz	2,3,10-12	3-5		A
-	1122903513	1342974218218311	1	Hitzeschutz, plastbeschichtet	2,3,10-12	3-5		A
14	1122994506	1342949207701311	1	Zwischenlage für Hitzeschutz	2,3,10-12	3-5	III	A
15	1122905507	1342949207664311	1	Auspuffrohr	2,3,10-12	3-5	I	A

Rahmen SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 13

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	9900093394	1357434118010203	1	Halbrundkerbnagel 2,5x8 TGL 0-1476-St	1-9	1,2	B
2	1150501501	1342941205028411	1	Typschild	1-9	1,2	A
-	1150464505	1342941205036411	1	Typschild	1-9	1,2	A
-	1150457504	1342941205300411	1	Typschild	Exp. Ung.		A
3	9900206058	1342949004001518	2	Rahmenlaufring A TGL 39-454	1-9	1,2	A
4	1150240505	1342949207036411	1	Auflage für Helmsicherung (Plast)	1-9	1,2	A
5	9901368233	1357721002010676	1	Feder für Lenkschloß A 0,7x12x5,5 TGL 18395	1-9	1,2	A
6	1150484507	1398715004280190	1	Lenkersperrschloß Sp 53/70	1-9	1,2	A
7	1150325501	1342974218036411	1	Deckel für Lenkschloß	1-9	1,2	A
8	9900022895	1357343101010027	1	FS 3 TGL 0-137	1-9	1,2	B
9	1150279502	1342974218220411	1	Befestigungsblech für Elektrikteile	1-9	1,2	A
10	1150066507	1342974218028411	1	Luftleitblech	1-9	1,2	A
11	9900071532	1357111204243429	2	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2	B
12	9900022926	1357343101015063	2	FS 6 TGL 0-137	1-9	1,2	B
13	9900571108	1357211205081044	2	SKM M6 TGL 0-934-6	1-9	1,2	B
14	1150391502	1342941205001411	1	Rahmen (mit Rahmenlaufring ohne Typschild)	1-9	1,2	A
15	9900571108	1357211205081044	6	SKM M6 TGL 0-934-6	1-9	1,2	B
16	9900811060	1357342002023063	4	FR B6 TGL 7403	1-9	1,2	B
17	9900022926	1357343101015063	4	FS 6 TGL 0-137	1-9	1,2	B
18	9900571532	1357111204243429	4	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2	B
19	1150307508	1342941205044411	1	Bowdenzugdurchführung	1-9	1,2	A
-	1150166502	1342949207546411	1	Simson-Schriftzug, rechts	1-9	1,2	A
-	1150167503	1342949207554411	1	Simson-Schriftzug, links	1-9	1,2	A
20	9900093361	1357434118010115	2	Halbrundkerbnagel 2,5x5 TGL 0-1476-St	1-9	1,2	B

Rahmen S 51, S 70 und S 51/1, S 70/1
Tafel 14

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	x	L
1	9900093361	1357434118010182	2	Halbrundkerbnagel 2,5x5 TGL 0-1476	1-14	1-5		B
2	1147801508	1342949004001518	2	Rahmenlaufring A TGL 39-454	1-14	1-5	I	A
3	1120044507	1342941205031311	2	Lagergummi	1-14	1-5		A
4	9900811077	1357342002023071	4	FeRi B8 TGL 7403	1-14	1-5		B
5	9900571052	1357211205063049	5	SKM M8 TGL 0-934	1-14	1-5		B
6	1119541508	1342941205541311	1	Typschild	1-14			A
-	1119470500	1342941205779311	1	Typschild	1-14	1-5		A
-	1119535501	1342941205867311	1	Typschild	Export Ung.			A
-	1119549507	1342941205875311	1	Zusatztypschild	Export Engl.			A
-	1119466504	1342941205859311	1	Zusatztypschild		Export Engl.		A
7	9900022934	1357343101010094	2	FS 8 TGL 0-137	1-14	1-5		B
8	9900941656	1357111204240703	1	SKSchr. M8x22 TGL 0-933	2,3,10-12	1-5		B
9	9900676085	1357111204170514	1	SKSchr. M8x75 TGL 0-931	1-14	1-5		B
10	1119527501	1342941205613311	1	Rahmenunterzugstrebe, rechts	2,3,10-12	1-5		A
11	1119526500	1342941205605311	1	Rahmenunterzugstrebe, links	2,3,10-12	1-5		A
12	1132689504	1342941205003011	1	Hülse, untere	1-14	1-5		A
13	1120513502	1342941205250311	1	Lagergummi für Motorlager	1-14	1-5	I	A
14	9900071612	1357111204240471	2	SKSchr M6x25 TGL 0-933	1-14	1-5		B
15	1120512501	1342941205242311	1	Schale für Motorlager	1-14	1-5		A
16	1120515504	1342941205269311	1	Druckstück, oben	1-14	1-5		A
17	1120352501	1342941205615311	1	Rahmenobergurt	1-14	1-5		A
18	1150369501	1342941205058311	2	Stützstrebe	1			A
19	1120035506	1342943200007311	1	Schutzblechhalter	1-14	1-5		A
-	1119548506	1342943200269311	1	Schutzblechhalter	Export Ung.			A
20	9900134121	1357311003141051	2	S 6,4 TGL 0-9021	1-14	1-5		B
21	9900071557	1357111204243437	2	SKSchr M6x14 TGL 0-933	1-14	1-5		B
22	9900363012	1357111204170493	1	SKSchr M8x65 TGL 0-931	10-14	1-5		B
-	9901006138	1357111204170506	1	SKSchr M8x70 TGL 0-931 (rechts)	10-14	1-5		B
23	1119531506	1342947201218311	1	Scheibe	10-14	1-5		A
-	9900022934	1357343101010094	1	FS 8 TGL 0-137 (für Federbein, oben, rechts)	10-14	1-5		B
24	1119367501	1342941205656311	1	Obergurtstützstrebe, rechts	2,3,10-12	3-5		A
-	1120382507	1342941205066311	1	Obergurtstützstrebe, rechts	4-9,13,14	1-5		A
25	1119523506	1342947201197311	4	Stützringhälfte	10-14	1-5		A
26	1119522505	1342947201189311	2	Flanschhülse	10-14	1-5		A
27	1120378502	1342941205074311	1	Obergurtstützstrebe, links	2-14	1-5		A
28	1119512503	1342947201111311	2	Druckfeder, verchromt	10-14	1-5	I	A
-	1119500508	1342947201226311	2	Druckfeder, plastbeschichtet	10-14	1-5	I	A
29	1119513504	1342947201170311	1	Verstellmuffe, links, kurz	10-14	1-5		A
-	1119514505	1342947201162311	1	Verstellmuffe, rechts, kurz	10-14	1-5		A
30	9900071700	1357111204210674	2	SKSchr M8x16 TGL 0-933	1-14	1-5		B
31	1134460508	1342949207003011	4	Beifahrerfußraste B ETW-N 60504	1-14	1-5		A
32	1119517508	1312947201103311	4	Gummipuffer	10-14	1-5		A
33	1119516507	1342947201090311	4	Gelenkbuchse	10-14	1-5	I	A
34	1119371506R	1342947201138311	2	Schwingungsdämpfer	10-14	1-5		A
35	1119370505R	1342947201146311	1	Federbein, verchromt, links (zweifach verstellbar)	3,10-14	1-5		A
-	1119381508R	1342947201242311	1	Federbein, plastbeschichtet, links (zweifach verstellbar)	10-14	1-5		A
-	1119569503R	1342947201154311	1	Federbein, verchromt, rechts (zweifach verstellbar)	3,10-14	1-5		A
-	1119380507R	1342947201134311	1	Federbein, plastbeschichtet, rechts (zweifach verstellbar)	10-14	1-5		A
36	1120401503R	1342941205007311	1	Vorderrahmen (mit Rahmenlaufringen, ohne Typenschild)	1,4-9,13,14			A
-	1119373508R	1342941205621311	1	Vorderrahmen (mit Rahmenlaufringen, ohne Typenschild)	2,3,10-12	1-5		A
Weitere Federbeinvarianten sind auf Tafel 27 dargestellt.

Motorlager und Querträger SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 15

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr. (^*)	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1133028502	1342948204003011	1	Bremsstellmutter	1-9	1,2		A
2	1150315508	1342989209052411	1	Fußbremsbowdenzug	1-9	1,2	I	A
3	9900918657	1357111204170549	1	SKSchr M8x100 TGL 0-931-8.8	1-9	1,2		B
4	9900811077	1357342002023071	2	FeRi B8 TGL 7403	1-9	1,2		B
5	9900571052	1357211205063049	2	SKM M8 TGL 0-934-6	1-9	1,2		B
6	9900956156	1357344104010190	1	Sicherungsring 21 TGL 0-471	1-9	1,2		B
7	1150276508	1342949207052411	1	Scheibe, äußere	1-9	1,2		A
8	1150468507	1342941205212411	2	Anschlag (Miramidscheibe)	1-9	1,2		A
9	1150471502	1342941205204411	2	Lagergummi	1-9	1,2		A
10	1150477508	1342941205183411	2	Scheibe, innere	1-9	1,2		A
11	9900918778	1357111204170530	1	SKSchr M8x90 TGL 0-931-8.8	1-9	1,2		B
12	1150383502	1342941205175411	1	Motorlager, vollständig	1-9	1,2		A
13	1150382501	1342941205191411	1	Innenrohr	1-9	1,2		A
14	8800571052	1357211205063049	1	SKM M8 TGL 0-934-6	1-9	1,2		B
15	9900811077	1357342002023071	1	FeRi B8 TGL 7403	1-9	1,2		B
16	9900016848	1357311003011003	2	S 8,4 TGL 0-125-St	1-9	1,2		B
17	1150458505	1342941205108411	1	Distanzhülse	1-9	1,2		B
18	1132691507	1342949207329011	1	Gummimuffe	1-9	1,2		A
19	1126126503	1342941205008011	1	Scheibe	1-9	1,2		A
20	9900918681	1357111204240762	1	SKSch M8x45 TGL 0-933	1-9	1,2		B
21	1150486500 17763^*	1366561207900396	1	Bremslichtschalter für Fußbremse Kenn-Nr. 8606.11/7 (mit Kabel)	1-9	1,2		C
-	1150928501		1	Bremslichtschalter für Fußbremse 8606.11/11	3,5,7,9	2		C
22	1120476504	1342941205330311	1	Zugfeder	1-9	1,2		A
23	1150364508	1342948204001411	1	Fußbremshebel	1-9	1,2		A
24	1120478506	1342941205314311	2	Schutzkappe	1-9	1,2		A
25	9900715278	1357111204170485	1	SKSchr M8x60 TGL 0-931-8.8	1-9	1,2		B
26	9900022934	1357343101010094	1	FS 8 TGL 0-137	1-9	1,2		B
27	9900811077	1357342002023071	1	FeRi B8 TGL 7403	1-9	1,2		B
28	9900571052	1357211205063049	1	SKM M8 TGL 0-934-6	1-9	1,2		B
29	1150527502	1342941205087411	1	Distanzrohr für Hebellagerung	1-9	1,2		A
30	9906000080	1357311003011089	1	S 6,4 TGL 0-125	1-9	1,2		B
31	9900571108	1357211205081044	2	SKM M6 TGL 0-934-6	1-9	1,2		B
32	9900732262	1357111204243453	1	SKSchr M6x18 TGL 0-933-8.8	1-9	1,2		B
33	9900022926	1357343101015063	1	FS 6 TGL 0-137	1-9	1,2		B
34	1150231504	1342949207044411	1	Anschlaggummi	1-9	1,2	I	A
35	1150370506	1342974218044411	1	Querträger, geschw.	1-9	1,2		A
36	1134042508	1342949207660011	1	Pufferscheibe	1-9	1,2		A

Motorlager, Kippständer, Fußrastenträger und Fußbremshebel S 51, S 70 und S 51/1, S 70/1
Tafel 16

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	x	L
1	1120476504	1342941205330311	1	Zugfeder für Fußbremshebel	1-14	1-5		A
2	1119426505	1342948204074311	1	Fußbremshebel	1,4-9,13,14	1,2		A
-	1119427506	1342941205699311	1	Fußbremshebel	2,3,10-12	3-5		A
-	1119442505		1	Aufnahme für Bremslichtschalter	3,5,7,9,11,12,14	2,4,5		A
-	1119441504		1	Zugfeder für Bremslichtschalter	3,5,7,9,11,12,14	2,4,5		B
-	1119440503		1	Bremslichtschalter f. Hinterradbremse 8607.1/1	3,5,7,9,11,12,14	2,4,5		C
3	9900918786	1357111204170557	1	SKSchr M8x110 TGL 0-931	1-14	1-5		B
4	1120478506	1342941205314311	2	Schutzkappe	1-14	1-5		A
5	1120479507	1342941205322311	1	Distanzrohr für Fußbremshebel	1-14	1-5		A
6	9900811077	1357342002023071	5	FeRi B8 TGL 7403	1-14	1-5		B
7	9900571052	1357211205063049	6	SKM M8 TGL 0-934	1-14	1-5		B
8	9900016374	1357311003011089	2	S 6,4 TGL 0-125	1-14	1-5		B
9	1119319502	1342948204066311	1	Bremsstange	1-14	1-5		A
10	1119330502	1342948204015311	1	Druckfeder B 0,9x10x17,5 B TGL 18395	1-14	1-5	I	A
11	1133028502	1342948204003011	1	Bremsstellmutter	1-14	1-5		A
12	1120511500	1342941205293311	1	Kippständer	1-14	1-5		A
13	1137022501	1352931000003011	1	Gummistopfen	1-14	1-5		A
14	1133170508	1342941205038011	1	Kippständerfeder	1-14	1-5		A
15	1120506503	1342941205285311	1	Lagerrohr für Kippständer	1-14	1-5		A
16	9900016382	1357311003011003	1	S 8,4 TGL 0-125	1-14	1-5		B
17	9900071700	1357111204210674	2	SKSchr M8x16 TGL 0-933	1-14	1-5		B
18	1125140502	1342941205016111	2	Fußrastengummi	1-14	1-5		A
19	9900047604	1357192104011417	1	Flachrundschraube M8x45 TGL 0-603	1-14	1-5		B
20	1120541506	1342941205138311	2	Gummibuchse	1-14	1-5		A
21	1120542507	1342941205146311	2	Innenrohr	1-14	1-5		A
22	1120523504	1342941205226311	2	Anlaufbuchse	1-14	1-5		A
23	9900918657	1357111204170549	1	SKSchr M8x100 TGL 0-931 (obere Motorbefestigung)	1-14	1-5		B
-	9900918778	1357111204170530	1	SKSchr M8x90 TGL 0-931 (untere Motorbefestigung)	1-14	1-5		B
24	1120514503	1342941205234311	1	Druckstück unten (Öffnung nach unten)	1-14	1-5		A
25	9900022934	1357343101010094	2	FS 8 TGL 0-137	1-14	1-5		B
26	9900918778	1357111204170530	1	SKSchr M8x90 TGL 0-931	1-14	1-5		B
27	1120372505	1342941205277311	1	Fußrastenträger	1-12			A
28	1119376503	1342941205736311	1	Fußrastenträger (mit Halteplatte)	13,14	1-5		A
29	1120521502	1342941205197311	1	Motorlager links, mit Silentbuchse	1-14	1-5		A
-	1120365506	1342941205218311	1	Motorlager rechts, mit Silentbuchse	1-14	1-5		A
30	1119495500	1342949307054011	1	Distanzrohr	13,14	1-5		A
31	9900940647	1357111204240690	1	SKSchr M8x20 TGL 0-933	13,14	1-5		B
32	1119511502	1342941205752311	1	Zugfeder	13,14	1-5		A
33	1119378504	1342941205744311	1	Stütze	13,14	1-5		A

Teleskopgabel
Tafel 17

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1150087503	1342948207423411	1	Blinkleuchtenträger, links vorn			2,4,6,8	1		A
-	1150915505		1	Blinkleuchtenträger, links (verchromt)			3,5,7,9	2		A
-	1150914504		1	Blinkleuchtenträger, links (plastbeschichtet)			3,5,7,9	2		A
2	9900071766	1357111204240711	2	SKSchr M8x25 TGL 0-933-8.8	1-14	1-5	1-9	1,2		B
3	9900022934	1357343101010094	2	FS 8 TGL 0-137	1-14	1-5	1-9	1,2		B
4	1126126503	1342941205008111	1	Scheibe (bei SR 50 2x)	1-12		1			A
-	1120748503	1342941205488311	1	Scheibe (für obere Gabelführung, links)		3-5				A
5	1147826508	1357235100010318	1	Nutmutter AM 24x1,5 TGL 20149	1-14	1-5	1-9	1,2		A
6	1120289501	1342941205525311	1	Scheibe	1-14	3-5	1-9	1,2		A
7	1150086502	1342949207431411	1	Blinkleuchtenträger, rechts vorn			2,4,6,8	1,2		A
-	1150916506		1	Blinkleuchtenträger, rechts (plastbeschichtet)			3,5,7,9	2		A
-	1150917507		1	Blinkleuchtenträger, rechts (verchromt)			3,5,7,9	2		A
8	1150616503	1342941205496311	1	Gabelführung, obere (geschw.)			1-9	1,2		A
-	1120606507	1342941205496311	1	Gabelführung, obere	1-14	1,2				A
-	1119716506	1342941205840311	1	Gabelführung, obere (klemmbar)		3-5				A
9	1120706502	1342941205402311	2	Schutzkappe	1		1-9	1,2		A
10	1150614501	1342941205255411	2	Tragrohr (Überdrehung am oberen Ende)			1-9	1,2	I	A
-	1120607508	1342941205349311	2	Tragrohr	1-14	1-5			I	A
11	1120736508	1342941205365311	1	Gleitrohr, links	1-14	1-5	1-9	1,2		A
-	1120735507	1342941205357311	1	Gleitrohr, rechts	1-14	1-5	1-9	1,2		A
12	1120254508	1342941205787311	1	Gabellaufring, oberer	1-14	1-5	1-9	1,2		A
13	1147804502 (9900206041)	1356241023010000	2	Kugelhalter A TGL 39-545	1-14	1-5	1-9	1,2		A
14	1147805504	1342949004006618	1	Laufring, unterer A TGL 39-545	1-14	1-5	1-9	1,2		A
15	1150610008	1342948204082311	1	Gabelführung, untere (geschw.)			1-5	1,2		A
-	1120625501	1342948204082311	1	Gabelführung, untere	1-14	1,2				A
-	1119622500	1342941205808311	1	Gabelführung, untere		3-5				A
16	9900811077	1357342002023063	4	FeRi B8 TGL 7403 (ebenfals für die klemmbare obere Gabelführung verwendbar)	1-14	1-5	1-9	1,2		B
17	9900071766	1357111204240711	4	SKSchr M8x25 TGL 0-933-8.8 (ebenfals für die klemmbare obere Gabelführung verwendbar)	1-14	1-5	1-9	1,2		B
18	1120703508	1342941205672311	2	Abdeckkappe für Faltenbalg	2,3,8-14	1-5	2-9	1,2	I	A
19	1120745500	1342941205664311	2	Faltenbalg	2,3,8-14	1-5	2-9	1,2	I	A
20	1120721501	1342941205445311	2	Anschlagblech	1-14	1-5	1-9	1,2		A
21	9900033100	1357344104030159	2	SiRi 25 TGL 0-472	1-14	1-5	1-9	1,2		B
22	1120708508	1342941205381311	2	Dichtscheibe	1-14	1-5	1-9	1,2	I	A
23	1120747502	1342941205373311	2	Federaufnahme, obere	1-14	1,2	1-9	1,2		A
24	1120704500	1342941205584311	2	Druckfeder	1-14	1,2	1-9	1,2	I	A
25	9900571108	1357344104010546	4	SKM M6 TGL 0-934-6	1-14	1-5	1-9	1,2		B
26	9900022493	1357343101015063	4	FS 6 TGL 0-137	1-14	1-5	1-9	1,2		B
27	1120719507	1342941205429311	2	Federaufnahme, untere	1-14	1	1-9	1,2		A
28	1150744502	1342941205263411	2	Stab für Federaufnahme			1-9	1,2		A
-	1120701506	1342941205592311	2	Stab für Federaufnahme	1-14	1-5				A
29	1120720500	1342941205453311	2	Kegel	1-14	1-5	1-9	1,2		A
30	1134268508	1342949215417011	2	SiS 6x10x2 (Gummi)	1-14	1-5	1-9	1,2	I	A
31	9901060408	1464421566041042	2	DiRi D 30x40x7 TGL 16454	1-14	1-5	1-9	1,2	II	A
32	9901114174	1357111204240754	1	SKSchr M8x40 TGL 0-933-8.8	1-14	1-5	1-9	1,2		B
33	9900022934	1357343101010094	1	FS 8 TGL 0-137	1-14	1-5	1-9	1,2		B
34	9900571052	1357211205063049	1	SKM M8 TGL 0-934-6	1-14	1-5	1-9	1,2		B
35	1120746501	1342941205517311	2	Staubabstreifer	1,4-7		1		II	A
36	1119629507	1342941205816311	2	Druckfeder eingespannt		3-5			II	A
37	9900090551	1357433000050723	4	Kerbstift A 4x6		3-5				B
-	1120253507	1342907250710311	1	Bowdenzugdurchführung	1-14	1-5				A
-	1120296500	1398715004301190	1	Lenkersperrschloß SR 53/70	1-14	1-5				A

Kotflügel und Schutzblech SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 18

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1150492507	1342943200001411	1	Kotflügel, hinterer	1-9	1,2		A
2	1150376503	1342943200028411	1	Kotflügelstrebe, hintere	1-9	1,2		A
3	9901105181	1357133200051531	2	LiSchr BM 6x18 TGL 0-85-5.8	1-9	1,2		B
4	9900134121	1357311003141051	3	S 6,4 TGL 0-9021	1-9	1,2		B
5	9900811060	1357342002023063	5	FeRi B6 TGL 7403	1-9	1,2		B
6	9900571108	1357211205081044	9	SKM M6 TGL 0-934-6	1-9	1,2		B
7	9900732094	1357111204243445	4	SKSchr M6x16 TGL 0-933-8.8	1-9	1,2		B
8	9900022926	1357343101015063	2	FS 6 TGL 0-137	1-9	1,2		B
9	9900330391		2	Hohlniet AC 5x12x9 TGL 0-7331-St	1-9	1,2	I	B
10	1150745503	1342943200044411	1	Schmutzschutz, vorn	1-9	1,2	I	A
11	9900918794	1357111204440078	4	SKSchr M6x55 TGL 0-931-8.8	1-9	1,2		B
12	9900016374	1357311003011089	4	S 6,4 TGL 0-125-St	1-9	1,2		B
13	1120743507	1342943200066311	2	Klemmbrücke	1-9	1,2		A
14	1120742506	1342943200074331	2	Formstück für Schutzblech	1-9	1,2		A
15	1150312508	1342943200036411	1	Schutzblech, vorderes	1-9	1,2		A
16	9900072262	1357111204243453	1	SKSchr M6x18 TGL 0-933	1-9	1,2		B

Schutzbleche und Kennzeichenhalterungen S 51, S 70 und S 51/1, S 70/1
Tafel 19

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	x	L
1	1120347504	1342949207242311	1	Bowdenzughalter	1-14	1,2	I	A
2	1119604507	1342943200090311	1	Schutzblech, vorderes	1-12	1,2		A
-	1119612507	1342943200197311	1	Schutzblech, vorderes	13,14			A
-	1119628506	1342943200234311	1	Schutzblech, vorderes, grundiert	1-14	1,2		A
3	1120725505	1342943200058311	2	Schmutzschutz (vorne und hinten)	1-14	1,2	I	A
-	1120344501	1342943200277311	2	Schmutzschutz	Export Ung.		I	A
4	9900330213		4	Hohlniet AC 5x12x9 TGL 0-733	1-14	1,2	I	B
5	9900071573	1357111204243445	3	SKSchr M6x16 TGL 0-933	12	3,4		B
6	9900022926	1357343101015063	10	FS 6 TGL 0-137	1-14	1-5		B
7	1119624502	1342943200242311	1	Distanzblech	12	3,4		B
8	9900071557	1357111204243437	6	SKSchr M6x14 TGL 0-933 (2xDistanzblech, 2x hintere Schutzblechbefestigung)	12	3,4		B
9	9900811060	1357342002023063	11	FeRi B6 TGL 7403	1-14	1-5		B
10	9900134121	1357311003011089	10	S 6,4 TGL 0-9021 (entfällt 1x bei Verwendung der Schutzblechverstärkung)	1-14	3,4		B
11	9900571108	1357211205081044	12	SKM M6 TGL 0-934	1-14	1-5		B
12	1119745502	1342943200250311	1	Schutzblech, feststehend	12	3,4		A
13	1119530505	1342943200082311	1	Schutzblech, hinteres	1-12			A
-	1119492505	1342943200031311	1	Schutzblech, hinteres (weiß)	13,14			A
-	1119472502	1342943200111311	1	Schutzblech, hinteres		1,2		A
-	1119465503	1342943200189311	1	Schutzblech, hinteres (mattschwarz)		3,4		A
-	1119501500	1342943200349311	1	Schutzblech, hinteres (mattschwarz)	12			A
-	1119419506	1342943200226311	1	Schutzblech, hinteres (grundiert)	1-14			A
-	1119454500	1342943200218311	1	Schutzblech, hinteres (grundiert)		1-5		A
-	1119502501	1342943200285311	1	Schutzblech, hinteres	Export Engl.			A
-	1120538502	1342943200031311	1	Schutzblech, hinteres (lange Ausführung)	Ung. CSSR			A
-	1120043506	1342943200293311	1	Schutzblech, hinteres (B 1-3-H)	Export Ung.			A
14	1119536502	1342943200138311	1	Halter für Kennzeichen		1-5		A
15	9900019256	1357131205071399	4	ZySchr BM 5x10 TGL 0-84		1-5		B
16	1119471501	1342943200146311	1	Kennzeichenverstärkung		1-5		A
-	9900375824	1398811100100145	1	Kennzeichenschild		1-5		B
17	9900022918	1357343101015055	6	FS 5 TGL 0-137		1-5		B
18	9900571278	1357211205081036	6	SKM M5 TGL 0-934		1-5		B
19	9900134105		2	S 5,3 TGL 0-9021		1-5		B
20	1120194503	1342943200314311	1	Kennzeichenhalter, oberer	Export Ung.			A
21	1120193502	1342943200306311	1	Kennzeichenhalter, unterer	Export Ung.			A
22	9901100128	1357131205071401	2	ZySchr BM 5x12 TGL 0-84	Export Ung.			B
23	9900071532	1357111204240412	4	SKSchr M6x12 TGL 0-933	1-14	1-5		B
24	1120473501	1342943200015311	1	Lasche	1-14	1-5		A
25	1119462500	1342974218197311	1	Schutzblechverstärkung	12	3,4		A
26	1134247503	1342943200062011	1	Befestigungsblech für Kennzeichen (Verschraubung von außen nach innen)	Export Engl.			A
27	9900651655	1357132208120605	1	Schraube AM 6x30 TGL 5683-5.8	Export Engl.			B
28	1120044507	1342941205031311	1	Lagergummi, kurz	Export Engl.			A

Scheibenrad und Kippständer SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 20

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	9901376008	1462121201020065	2	Reifen 3.00-12 47 J TGL 11774	1-9	1,2	I	B
2	1150842504	1342943200060411	2	Felgenband 12"	1-9	1,2		B
3	1150757507	1342943200052411	2	Scheibenrad 2.10x12	1-9	1,2		A
4	9900961057	1462221202092026	2	Luftschlauch 3.00-12 TGL 27252	1-9	1,2		B
5	1133170506	1342941205030811	1	Zugfeder für Kippständer	1-9	1,2		A
6	9900022934	1357343101010094	1	FS 8 TGL 0-137	1-9	1,2		B
7	9901114174	1357111204240754	2	SKSchr M8x40 TGL 0-931-8.8	1-9	1,2		B
8	1150519502	1342941205108411	2	Distanzhülse für Kippständer	1-9	1,2		A
9	9900811077	1357342002023071	2	FeRi B8 TGL 7403	1-9	1,2		B
10	9900571052	1357211205063049	2	SKM M8 TGL 0-934-6	1-9	1,2		B
11	1150367502	1342941205095411	1	Kippständer	1-9	1,2		A
-	1137022501	1352931000008011	1	Gummistopfen für Kippständer	1-9	1,2		A

Speichenrad S 51, S 70 und S 51/1, S 70/1
Tafel 21

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	x	L
1	9906000634	1462112102020014	2	Reifen 2 3/4-16 R K 36/1 TGL 6497	1,4-9		I	B
-	9900323054	1462112102020022	2	Reifen 2,75-16 R K 32 TGL 6497 (Enduro)	2,3,10-12	3-5	I	B
-	9900323046	1462112108020030	2	Reifen 2,75-16 R K 35	13,14	1,2	I	B
2	1134451507R	1342942200003011	2	Speichenrad, eingespeicht (Alu)	1-14	1-5		A
3	9901128001		2	Felgenband 25x16 TGL 104-6	1-14	1-5		B
4	9900211520	1342954209045211	72	Speiche C M3,5x143,5 TGL 39-491/2	1-14	1-5		A
5	9900211047	1342954209117211	72	Speichennippel M3,5 TGL 39-491	1-14	1-5		A
6	1134425505	1342943200038011	2	Felge 1,5 Ax16-3 TGL 12731 (Alu)	1-14	1-5		A
7	9900382072	1462212103091015	2	Schlauch 20x2,75 TGL 27552	1,4-9			B
-	9900961040	1462222109092050	2	Schlauch 2,75/3,00-16 TGL 27252	2,3,10-14	1-5		B

Hinterradantrieb
Tafel 22

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	9901124151	1357212208070038	3	SKM M12x1,5 TGL 0-934-5	1-14	1-5	1-9	1,2		B
2	1134554505	1342949207150011	1	Scheibe	1-14	1-5	1-9	1,2		A
3	1150848501	1342949207335411	1	Kettenschutz			1-9	1,2	I	A
-	1134548507	1342949207126011	1	Kettenschutz und Deckel	1-14	1-5			I	A
-	1134545504	1342949215353011	1	Kettenschutz	1-14	1-5			I	A
-	1134547506	1342949207134011	2	Pfropfen für Kettenschutzdeckel	1-14	1-5			I	A
4	9900033190	1357344008030263	1	SiRi 40 TGL 0-472	1-14	1-5	1-9	1,2		B
5	9900110227	1356111202079008	1	Rillenkugellager 6203 C 3 TGL 2981	1-14	1-5	1-9	1,2	I	B
6	1150847500R	1342949207343411	1	Mitnehmer (Z = 31)			1-9	1,2	I	A
7	1134502502	1342949207177011	1	Elastik-Ring	1-14	1-5	1-9	1,2	I	A
8	1134504504	1342949207169011	1	Achsverlängerung	1-14	1-5	1-9	1,2		A
9	1134006504	1342949207011011	2	Kettenspanner B ETW-N 60506	1-14	1-5	1-9	1,2		A
10	9900016374	1357311003010086	2	S 6,4 TGL 0-125-St	1-14	1-5	1-9	1,2		B
11	9900571108	1357211205080033	2	SKM M6 TGL 0-934-6	1-14	1-5	1-9	1,2		B
12	1134544503	1342949207185011	1	Distanzstück	1-14	1-5	1-9	1,2		A
13	9900811093		1	FR B12 TGL 7403	1-14	1-5	1-9	1,2		B
14	1150502502	1342941205167411	1	Schwinglagerbolzen			1-9	1,2		A
-	1120489500	1342941205111311	1	Schwinglagerbolzen	1-14	1-5				A
15	1150849502	1342949207327411	2	Kettenschutzschlauch			1-9	1,2	I	A
-	1120848507	1342949207269611	2	Kettenschutzschlauch	1-14	1-5			I	A
16	1150392503	1342941205132411	1	Schwinge (mit Silentbuchsen)			1-9	1,2		A
-	1120353502	1342941205090311	1	Schwinge (mit Silentbuchsen)	1					A
-	1120374507	1342941205103311	1	Schwinge (mit Silentbuchsen)	2-14	1-5				A
17	1150503503	1342941205159411	2	Silentbuchse			1-9	1,2	I	A
-	1120541506	1342941205138311	2	Silentbuchse	1-14	1-5			I	A
18	1150493508	1342941205140411	2	Innenrohr			1-9	1,2		A
-	1150542507	1342941205146311	2	Innenrohr	1-14	1-5				A
19	9900022983	1357343005010107	2	FS 12 TGL 0-137 (1x rechts bei Roller und 1x links bei Mokick mit Unterzugstreben)	1-14	1-5	1-9	1,2		B
20	1134435507	1342944203054011	1	Steckachse B 150 ETW-N 60501 SW 18	1-14	1-5	1-9	1,2		A
21	9900945530	1342954209351411	1	Rollenkette 086-1-94 TGL 11796 (94 Glieder; 12,7x5,21)			1-9	1,2	I	A
-	9900525658	1342945206002211	1	Rollenkette 086-1-110 TGL 11796 (110 Glieder; 12,7x5,21)	1-14	1-5			I	A
22	9900804728	1342954209378411	1	Steckglied D 086-1 TGL 11796	1-14	1-5	1-9	1,2	I	A
23	1134520504	1342949207142011	1	Mitnehmer (Z = 34)	1-14	1-5			I	A
24	1134546505	1342949215492011	1	Deckel zum Kettenschutz	1-14	1-5				A

Bremsen und Radnaben
Tafel 23

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
Bei der Abbildung der vorderen Bremsen- und Radnabenteile (V) sind nur die Teile aufgeführt, die von den hinteren Bremsen- und Radnabenteilen abweichen.
1	9900033141	1357344008030191	2	SiRi 32 TGL 0-472	1-14	1-5	1-9	1,2		B
2	9901159282	1356111202052008	4	Rillenkugellager 6201 2 Z C 3 TGL 2981	1-14	1-5	1-9	1,2	I	B
3	9900071766	1357111204241714	6	SKSchr M8x25 TGL 0-933-8.8			1-9	1,2		B
4	1150826504	1342944203028411	2	Radnabe (vorn und hinten, ohne Lager)			1-9	1,2		A
5	9900811077	1357342002020073	6	FeRi B8 TGL 7403			1-9	1,2		B
6	9900571052	1357211205081052	6	SKM M8 TGL 0-934-6			1-9	1,2		B
7	1134427507	1342944203011011	2	Rohrstück	1-14	1-5	1-9	1,2		A
8	1134539506	1342948204089011	2	Bremsbackenfeder	1-14	1-5	1-9	1,2		A
9	9900101058	1357340008016082	4	SiS 6 TGL 0-6799	1-14	1-5	1-9	1,2		B
10	1134519502R	1342948204046011	4	Bremsbacken	1-14	1-5	1-9	1,2	I	A
11	1120760508	1342948204031311	2	Bremsnocken (vorn und hinten bei Roller und vorn bei Mokick)	1-14	1-5	1-9	1,2	I	A
-	1134566500	1342948204118011	1	Bremsnocken, hinten	1-14	1-5			I	A
12	1150758508	1342948204028411	1	Bremsschild, hinten (mit Bolzen)	3,5,7,9,11,12,14	2,5	1-5,8,9			A
-	1150762504	1342948204036411	1	Bremsschild, hinten (mattschwarz)		4	6,7	1,2		A
-	1120755502	1342948204090311	1	Bremsschild, hinten (ungeschlitzt)	1,2,4,6,8,10,13	1,3				A
13	1134560503	1342948204038011	2	Gummischeibe	1-14	1-5	1-9	1,2	I	A
14	9900732543	1357111204240500	2	SKSchr M6x35 TGL 0-933	1-14	1-5	1-9	1,2		B
15	9900016374	1357311003010086	2	S 6,4 TGL 0-125	1-14	1-5	1-9	1,2		B
16	9900571108	1357211205080033	2	SKM M6 TGL 0-934	1-14	1-5	1-9	1,2		B
17	1134563506	1342948204134011	1	Bremshebel, hinten			1-9	1,2		A
-	1148751504	1342945204265011	1	Bremshebel, hinten	1-14	1-5				A
18	1150598508	1342989209044411	1	Seilzug für Vorderradbremse (Seilzug für Hinterradbremse auf Tafel 15)	1-14	1-5	1-9	1,2		B
19	9901124151	1357212208070038	1	SKM M12x1,5 TGL 0-934	1-14	1-5	1-9	1,2		B
20	9900022983	1357343005010107	1	FS 12 TGL 0-137	1-14	1-5	1-9	1,2		B
21	1120753500	1342948204058311	1	Bremshebel, vorn	1-14	1-5	1-9	1,2		A
22	1120752508	1342948204023311	1	Bremshebel, vorn (mit Bolzen)	1-14	1-5	1-9	1,2		A
-	1120834501	1342948204111311	1	Bremshebel, vorn (mattschwarz)	13,14	1-5				A
23	1134423503	1342944203046011	1	Deckel	1-14	1-5	1-9	1,2		A
-	1120832508	1342943200170311	1	Deckel (mattschwarz)	13,14	1-5				A
24	1119631501	1357311003010115	1	S 13 TGL 0-125 (3 mm)	1-14	1-5	1-9	1,2		B
25	1120741505	1342944203001411	1	Steckachse, vordere	1-14	1-5	1-9	1,2		A
26	1134552503	1342948204054011	4	Zwischenlage 1 mm	1-14	1-5	1-9	1,2		A
-	1134558500	1342948204062011	n.B.	Zwischenlage 1,5 mm	1-14	1-5	1-9	1,2		A
-	1134553504	1342948204070011	n.B.	Zwischenlage 2 mm	1-14	1-5	1-9	1,2		A
27	1134419507	1342944203003011	1	Radnabe (vorn und hinten)	1-14	1-5				A
28	9900093353	1357434003010174	2	Halbrundkerbnagel 2,5x4 TGL 0-1476	1-14	1-5				B
29	1134543502	1342948204126011	1	Kontaktzeiger	1-14	1-5				A
30	1134540508	1342948204142011	1	Kontaktschraube	1-14	1-5				A
31	1134556507	1342948204150011	2	Isolierbuchse	1-14	1-5				A
32	9900100522	1357343005020057	1	Zahnscheibe A5 TGL 0-6797	1-14	1-5				B
33	1137085507	1342931000011011	1	Kontaktzunge	1-14	1-5				A
34	9900022918	1357343005010051	1	FS 5 TGL 0-137	1-14	1-5				B
35	9900571278	1357211205081036	2	SKM M5 TGL 0-934	1-14	1-5				B

Beinschutz und Trittbrett SR 50, SR 80 und SR50/1, SR 80/1
Tafel 24

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	9900071532	1357111204240412	6	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2	B
2	9900022926	1357343005010051	10	FS 6 TGL 0-137	1-9	1,2	B
3	9900571108	1357211205080033	4	SKM M6 TGL 0-934-6	1-9	1,2	B
4	1150280504	1342974218132411	1	Beinschutz, rechter (ohne Köder)	1-9	1,2	A
5	1150281505	1342974218140411	1	Beinschutz, linker (ohne Köder)	1-9	1,2	A
6	1150249505	1342974207108411	2	Beinschutzköder	1-9	1,2	A
7	9900071532	1357111204240412	8	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2	B
8	9900571108	1357211205080033	7	SKM M6 TGL 0-934-6	1-9	1,2	B
9	9900022926	1357343005010078	4	FS 6 TGL 0-137	1-9	1,2	B
10	9900016374	1357311003010086	8	S 6,4 TGL 0-125-St	1-9	1,2	B
11	9900811060	1357342002020065	3	Federring B6 TGL 7403	1-9	1,2	B
12	1150248504	1342949207116411	1	Trittbrettbelag, linker	1-9	1,2	A
13	1150070503	1342974218159411	1	Trittbrett, linkes (ohne Belag)	1-9	1,2	A
14	1150069501	1342974218167411	1	Trittbrett, rechtes (ohne Belag)	1-5,89		A
-	1150104508	1342974218001411	1	Trittbrett, rechtes (ohne Belag)	6,7	1,2	A
15	1150246502	1342949207124411	1	Trittbrettbelag, rechter	1-9	1,2	A
16	1150373500	1342941205124411	1	Trittbretthalter, rechter	1-9	1,2	A
17	1150372508	1342941205116411	1	Trittbretthalter, linker	1-9	1,2	A
-	1150163508	1342949207503411	1	Namenszug SR 50 N	1		A
-	1150164500	1342949207511411	1	Namenszug SR 50 B	2-5		A
-	1150162507	1342949207490411	1	Namenszug SR 50 C	&-9		A
-	1150165501	1342949207538411	1	Namenszug SR 80 C		1,2	A

Kraftstoffbehälter, Sitzbank und Gepäckträger S 51, S 70 und S 51/1, S 70/1
Tafel 25

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	x	L
1	1120162504	1342940202106379	1	Einfüllverschluß E 40 TGL 39-741	1-14	1-5		A
2	9900940647	1357111204241693	1	SKSchr M8x20 TGL 0-933	1-14	1-5		B
3	9900134170	1357311003141078	1	S 8,4 TGL 0-9021	1-14	1-5		B
4	1126046503	1342949207008111	2	Gummischeibe	1-14	1-5	I	A
5	1134041507	1342949207054011	1	Distanzrohr (kurz)	1-14	1-5		A
-	1120448500	1342949207189311	1	Distanzrohr (lang)	1-14	1-5		A
6	1120065503F	1342974218023311	1	Kraftstoffbehälter, lackiert	1,4-9	1-5		A
-	1119083507	1342974218082311	1	Kraftstoffbehälter, lackiert (silber)	2,3,10-12			A
-	1119105506	1342974218111311	1	Kraftstoffbehälter, lackiert (weiß)	13,14			A
-	1120020508	1342974218162311	1	Kraftstoffbehälter, grundiert	1-14	1-5		A
7	1119285508	1342949207605311	2	Schriftzug (weiß/silber)	1-12	1-5		A
-	1119256508	1342949207840311	2	Schriftzug (gelb/silber)	13,14			A
8	1147827500	1357299108100049	1	Anschlußmutter M16x1 ETW-N 60521 SW 18	1-14	1-5		A
9	1147802500	1552431511047938	1	Dichtring f. Kraftstoffhahn 10x14 TGL 0-7603	1-14	1-5		A
10	1131729506		1	Rohr für Kraftstoffhahn	1-14	1-5		A
11	1130657507		1	Sieb für Kraftstoffhahn	1-14	1-5		A
12	1131727504		1	Schlauchanschluß	1-14	1-5		A
13	1120225503	1342949207197311	1	Kraftstoffhahn	1-14	1-5		A
14	1131730508		1	Kücken	1-14	1-5		A
15	1132733501		1	Vierlochdichtung	1-14	1-5	I	A
16	1131716501		1	Klemmfeder	1-14	1-5		A
17	1120197508	1342949207226311	1	Kraftstoffschlauch	1-14	1-5	I	A
18	1126037502RE	1342946209008111	1	Bezug, komplett mit Handgriff	1-7		I	A
-	1119080504RE	1342946209031311	1	Bezug, komplett mit Handgriff (struktur.)	8-14	1-5	I	A
19	1119079502	1342946209066311	1	Handgriff	1-14	1-5		A
20	1120213506	1342946209015311	1	Beilage für Sitz	1-14	1-5		A
21	9900134121	1357311003141051	3	S 6,4 TGL 0-9021 (2x Haltegriff und 1x Sitzbank vorn)	1-14	1-5		B
22	9900811060	1357342002020065	2	FeRi B6 TGL 7403	1-14	1-5		B
23	9900071573	1357111204241431	2	SKSchr M6x16 TGL 0-933	1-14	1-5		B
24	1120024503R	1342946209007311	1	Sitz, vollständig	1-14			A
-	1119076508R	1342946209074311	1	Sitz, vollständig (strukturiert)	3,8-14	1-5		A
25	9900022926	1357343005010078	3	FS 6 TGL 0-137	1-14	1-5		B
26	9900019914	1357131205070572	1	ZySchr BM 6x14 TGL 0-84	1-14	1-5		B
27	1120025504RE	1342946209023311	1	Bodenblech	1-7			A
-	1119077500RE	1342946209058311	1	Bodenblech	8-14	1-5		A
28	1150183503	1342949207570411	MW	Wirgoplast, techn. 10x1¹/₄	1-14	1-5		B
29	1132764508	1342949207580011	1	Riemen, lose	1,4-14	1-5		A
-	1134694508	1342949207572011	1	Riemen, vollständig	1,4-14	1-5		A
30	1134696501	1342949207097011	2	Schnalle	1,4-14	1-5		A
31	1134693507	1342949207118011	1	Haken für Gepäckträger	1,4-14	1-5		A
32	1120207501	1342949207613311	1	Stützbügel, lang	1,4-9,7	1,2		A
-	1119299505	1342949207736311	1	Stützbügel, kurz	10-12	3-5		A
33	1120208502	1342949207621311	1	Auflagebügel	1,4-14	1-5		A
34	9900732270	1357111204241474	2	SKSchr M6x22 TGL 0-933	1,4-14	1-5		B
35	1120205508	1342949207648311	2	Widerlager	1,4-14	1-5		A
36	9900732270	1357111204241474	2	SKSchr M 6x22 TGL 0-933	1,4-14	1-5		B
-	1120143501	1342949207234311	1	Gepäckträger, komplett (lang)	1,2,4-9,13,14	1,2		A
-	1120144502	1342949207728311	1	Gepäckträger, komplett (kurz)	3,10-12	3-5		A

Kraftstoffbehälter und Ansauganlage SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 26

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1150324500	1342949207271411	1	Lufttrichter	1-9	1,2		A
2	1150323508	1342949207262411	1	Spannbügel	1-9	1,2		A
3	1132952503	1342949215337011	1	Luftfilterpatrone FLP 62/1	1-9	1,2		A
4	1150265505	1342949207298411	1	Abdichtgummi (PUR-Schaum)	1-9	1,2	I	A
5	9900127284	1357131205261221	5	ZyBlSchr B 4,8x16 TGL 0-7971	1-9	1,2		B
6	9900016366	1357311003011070	2	S 5,3 TGL 0-125-St	1-9	1,2		B
7	9900127284	1357131205261213	2	ZyBlSchr B 4,8x13 TGL 0-7971	1-9	1,2		B
8	1126046503	1342949207008111	1	Gummischeibe (Moosgummi, hart)	1-9	1,2	I	A
9	1150316500	1342949207239411	1	Behälterhälfte, rechts	1-9	1,2		A
10	1150317501	1342949207247411	1	Behälterhälfte, links	1-9	1,2		A
11	1150327503	1342949207255411	1	Ansaugmuffe	1-9	1,2	I	A
12	9900550320	1357414002020022	1	Nietstift 6x60 TGL 0-7341	1-9	1,2		B
13	1120161503	1342940202102079	1	Einfüllverschluß E 40 TGL 39-741	1-9	1,2		A
14	9900571108	1357211205080033	2	SKM M6 TGL 0-934-6	1-9	1,2		B
15	9900016374	1357311003010086	2	S 6,4 TGL 0-125	1-9	1,2		B
16	9900022926	1357343005010078	4	FS 6 TGL 0-137	1-9	1,2		B
17	9900071557	1357111204241423	2	SKSchr M6x14 TGL 0-933-8.8	1-9	1,2		B
18				entfällt
19	1150051500	1342974218052411	1	Kraftstoffbehälter, lackiert	1-9	1,2		A
20	9900071532	1357111204240412	2	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2		B
21	1150054503	1342974218079411	2	Befestigungswinkel	1-9	1,2		A
22	1132132503	1342949207716011	2	Lagergummi	1-9	1,2	I	A
23	1120197506	1342949207226311	1	Kraftstoffschlauch	1-9	1,2	I	A
24	1150224505	1355429008118003	1	Kraftstoffhahn	1-9	1,2		A
25	1130657507	1399239003004057	1	Sieb für Kraftstoffhahn	1-9	1,2		A
26	1147802500	1552431511047938	1	Dichtring für Kraftstoffhahn 10x14 TGL 0-7603	1-9	1,2		A
27	1147827500	1357299108100049	1	Anschlußmutter M16x1 ETW-N 60521 SW 18	1-9	1,2		A
28	1134743501	1355600004130352	1	Rohr für Kraftstoffhahn	1-9	1,2		A
29	1134749507	1457862101065095	1	Filterglocke	1-9	1,2		A
30	1134747505		1	Dichtungsring	1-9	1,2	I	A
31	1131723500	1457730002200066	1	Schlauchanschluß	1-9	1,2		A
32	1134748506	1355600004130555	1	Siebkorb	1-9	1,2		A
33	1134745503	1355600004130459	1	Vierlochdichtung	1-9	1,2	I	A
34	1150186506	1355600004132075	1	Kücken	1-9	1,2		A
35	1134746504	1355600004130061	1	Klemmscheibe zum Kraftstoffhahn	1-9	1,2		A
36	9900002063	1357133200300016	2	LiSeSchr M3,5x6 TGL 0-85	1-9	1,2		B

Federbeine
Tafel 27

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	x	L
1	1120395503R	1342947201015311	2	Federbein mit plastbeschichteter Druckfeder	2,3,8,9		4,5			A
2	9900918632	1357111204240746	3	SKSchr M8x35 TGL 0-933			1-9	1,2		B
-	9900918632	1357111204240754	1	SKSchr M8x40 TGL 0-933			1-9	1,2		B
-	9900363012	1357111204170493	1	SKSchr M8x65 TGL 0-931 (oben links)	1-14	1-5				B
-	9901006138	1357111204170506	1	SKSchr M8x70 TGL 0-931 (oben rechts)	1-14	1-5				B
-	9900673090	1357111204243787	2	SKSchr M8x50 TGL 0-933 (unten)	1-9					B
3	9900022034	1357343005015071	3	FS 8 TGL 0-137 (beim Mokick links)	1-9		1-9	1,2		B
-	1126126503	1342941205008111	1	Scheibe (rechts)	1-9					B
4	9900016848	1357311003011097	2	S 8,4 TGL 0-125			1-9	1,2		B
-	9900811077	1357342002020073	2	FeRi B8 TGL 7403	1-9					B
5	9900571052	1357211205081052	4	SKM M8 TGL 0-934-6	1-9		1-9	1,2		B
6	1126220501	1342947201059111	4	Silentbuchse	1-9		1-9	1,2	I	A
-	1119516507	1342947201090311	2	Gelenkbuchse	10-14	1-5	6-9	1,2		A
-	1119517508	1342947201103311	2	Gummipuffer	10-14	1-5	6-9	1,2		A
7	1126251508	1342947201112111	4	Halbschale (Metall)	2,3,8,9		4,5			A
8	1120470507	1342947201082311	2	Schutzring	2,3,8,9		4,5			A
9	1120468504	1342947201058311	2	Schutzhülse	2,3,8,9		4,5			A
10	1120467503	1342947201031311	2	Druckfeder (plastbeschichtet)	2,3,8,9		4,5		I	A
11	1120396504R	1342947201023311	2	Teleskopstoßdämpfer, hinterer	2,3,8,9		4,5			A
12	1126207504	1342947201022111	2	Druckfeder, hintere	1,4-7		1-3		I	A
13	1146111501R	1342947201003011	2	Federbein für Hinterradschwinge	1,4-7		1,3			A
14	1120475503	1342947201007311	2	Schutzhülse, hintere	1,4-7		1-3		I	A
15	1126240505R	1342947201139111	2	Telekopstoßdämpfer	1,4-7		1,3			A
16	1150368503R	1342947201001411	2	Federbein, verstellbar (plastbeschichtet)			6-9	1,2		A
-	1150393504R	1342947201087411	W	Federbein, verstellbar (verchromt)			6-9	1,2		A
17	9900025158	1357344008010262	2	SiRi 28 TGL 0-471			6-9	1,2		B
18	1150507507	1342947201028411	2	Abdeckkappe			6-9	1,2		A
19	1150506506	1342947201036411	2	Verstellring			6-9	1,2		A
20	1150508508	1342947201044411	2	Schutzhülse			6-9	1,2		A
21	1150505505	1342947201052411	2	Druckfeder (plastbeschichtet)			6-9	1,2	I	A
-	1150459506	1342947201095411	W	Druckfeder (verchromt)			6-9	1,2	I	A
22	1150369504R	1342947201079411	2	Schwingungsdämpfer			6-9	1,2		A
23	1150509500	1342947201060411	2	Auflagering			6-9	1,2		A
24	1126126503	1342947205008111	2	Scheibe	1-9		1-9	1,2		A
25	9900811077	1357342002020073	2	FeRi B8 TGL 7403	1-9		1-9	1,2		B
26	1126205502	1342947201024111	4	Halbschale (Plast)	1,4-7		1-3		I	A
Zweifach verstellbare Federbeine sind auf Tafel 14 dargestellt.

Werkzeugbehälter SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 28

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1150050508	1342974218087411	1	Werkzeugbehälter	1-9	1,2	A
2	9900016374	1357311003010086	4	S 6,4 TGL 0-125-St	1-9	1,2	B
3	9900022926	1357343005010078	6	FS 6 TGL 0-137	1-9	1,2	B
4	9900071532	1357111204240412	5	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2	B
5	9900571108	1357211205080033	6	SKM M6 TGL 0-934-6	1-9	1,2	B
6	9900375824	1398811100100145	1	Kennzeichenschild TGL 15653/01	1-9	1,2	B
7	1150232505	1342949207087411	1	Einsatz für Werkzeugbehälter	1-9	1,2	A
8	1150319503	1342949207407411	1	Bügel für Batterie	1-9	1,2	A
9	9900374064	1464433559851897	1	Kabeltülle A 10x1,5 TGL 14999	1-9	1,2	B
10	1150059508	1342949207079411	1	Haltebügel (mit Blinkleuchtenhalter)	1,2,4,6,8	1	A
-	1150085501	1342949207060411	1	Haltebügel	1,2,4,6,8	1	A
-	1150918508		1	Haltebügel (mit Blinkleuchtenhalter)	3,5,7,9	2	A
11	1150311504	1342974218116411	1	Stützblech für Kennzeichenhalter	1-9	1,2	A
12	1150312505	1342974218124411	1	Kennzeichenhalter	1-9	1,2	A
13	9900019754	1357131205071559	1	ZySchr BM 6x12 TGL 0-84	1-9	1,2	B
14	1119471501	1742943200146311	1	Kennzeichenverstärkung	1-9	1,2	A
15	9900019256	1357131205071399	3	ZySchr BM 5x10 TGL 0-84-5.8	1-9	1,2	B
16	9900022913	1357343005010051	3	FS 5 TGL 0-137	1-9	1,2	B
17	9900571278	1357211205081036	3	SKM M5 TGL 0-934-6	1-9	1,2	B
18	9900811060	1357342002020065	2	FR B6 TGL 7403	1-9	1,2	B

Gehäusemittelteil S 51, S 70 und S 51/1, S 70/1
Tafel 29

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	L
1	9900071612	1357111204241482	1	SKSchr M6x25 TGL 0-933	1-14	1-5	B
2	9900134121	1357311003141051	4	S 6,4 TGL 0-9021	1-14	1-5	B
3	9900003802	1357133200051638	1	LiSchr AM 6x50 TGL 0-85	1-14	1-5	B
4	1120223501	1342949207074311	1	Druckscheibe (Gummi)	1-14	1-5	A
5	1119268507	1342949207808311	1	Kabeldurchführung	4-14	1-5	A
6	9900100225	1357343101020073	1	Zahnscheibe A8 TGL 0-6797	1-14	1-5	B
7	9900571108	1357211205080033	3	SKM M6 TGL 0-934	1-14	1-5	B
8	9900022926	1357343005010078	1	FS 6 TGL 0-137	1-14	1-5	B
9	1120236506	1342949207015311	1	Schließhaken	1-14	1-5	A
10	9900127428	1357131205261352	1	ZyBlSchr B5,5x22 TGL 0-7971	1-14	1-5	B
11	1120089502	1342949207007311	1	Gehäusemittelteil	1,2,4,6,8,10,13	1,3	A
-	1119973505		1	Gehäusemittelteil	3,5,7,9,11,12,14	2,4,5	A
12	1119006503	1342974218226311	1	Abdeckplatte für Luftfilter	1-14	1-5	k.E.
13	9900127397	1357131205261213	4	ZyBlSchr 4,8x13 TGL 0-7971	1-14	1-5	B
-	9900127147	1357131205261010	1	ZyBlSchr B3,5x13 TGL 0-7971 (Abdeckplatte Luftfilter)	1-14	1-5	B
14	1132952503	1342949215337011	1	Luftfilterpatrone FLP 62/1	1-14	1-5	A
15	1120212507	1342949207090311	1	Spannbügel	1-14	1-5	A
16	1120234504F	1342974218015311	1	Deckel zum Ansaugkasten	1,4-9		A
-	1119284507F	1342974218146311	1	Deckel zum Ansaugkasten	2,3,10-12		A
-	1119280503F	1342974218103311	1	Deckel zum Ansaugkasten (kantig)	13,14	1,2	A
-	1119216504	1342974218234311	1	Deckel zum Ansaugkasten (grundiert)	2,3,10-12		A
-	1120416501	1342974218242311	1	Deckel zum Ansaugkasten (grundiert)		3-5	A
17	1120248501	1342949207023311	2	Lochabdeckung	1-14	1-5	A
18	1120249502	1342949207277311	1	Verbindungsmuffe	1-14	1-5	A
19	1142082507	1342949207038011	1	Spannband	4-14	1-5	A
20	1120252506	1342949207082311	1	Batteriehalter	1-14	1-5	A
-	1119206502		1	Elektrikträger	3,5,7,9,11,12,14	2,4,5	A
21	1120202505F	1342974218031311	1	Deckel zum Werkzeugkasten	1-3		A
-	1120233503F	1342974218007311	1	Deckel zum Werkzeugkasten	4-9		A
-	1119283506	1342974218074311	1	Deckel zum Werkzeugkasten	10-12		A
-	1119279502F	1342974218090311	1	Deckel zum Werkzeugkasten (kantig)	13,14	1-5	A
-	1120415500	1342974218189311	1	Deckel zum Werkzeugkasten (grundiert)	1-9		A
22	9900732270	1357111204241474	1	SKSchr M6x22 TGL 0-933	1-14	1-5	B
23	9900811060	1357342002020065	1	FeRi B6 TGL 7403	1-14	1-5	B
24	1120235505	1342949207031311	1	Werkzeugkastenschloß SZ 63 I	1-14	1-5	A
25	1119307507	1342949207533311	2	Typplakette S 51 N	1		A
-	1119306506	1342949207541311	2	Typplakette S 51 B	4-7		A
-	1119300500	1342949207568311	2	Typplakette S 51 elektronik	8,9		A
-	1119081505	1342949207779311	2	Typplakette S 51 Enduro	2,3,10-12		A
-	1119252508	1342949207816311	2	Typplakette S 70 C		1,2	A
-	1119281504	1342949207787311	2	Typplakette S 51 C	13,14		A
-	1119245500	1342949207824311	2	Typplakette S 70 Enduro		3-5	A

Sitzbank SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 30

nächster Punkt ; Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
-	1150056507R	1342946209028411	1	Sitzbank, vollständig	1-9	1,2
-	1150071504R	1342946209036411	1	Sitzbank, strukturiert, vollständig	1-9	1,2
1	1150057506RE	1342946209044411	1	Sitzbankbezug, komplett	1-9	1,2
-	1150072505RE	1342946209052411	1	Sitzbankbezug, strukturiert, vollständig	1-9	1,2
2	1150183503	1342946207570411	MW	Wirgoplast, techn. 10x1 1/4	1-9	1,2
3	1150055504RE	1342946209079411	1	Sitzbankbodenblech	1-9	1,2
4	1150330507	1342946209011411	1	Sitzpolster	1-9	1,2
5	1150314507	1342946209087411	1	Abdeckkappe für Sitzbank	1-9	1,2
6	9900129438	1357133200341133	2	LiSeBlSchr B 4,2x13 TGL 0-7973	1-9	1,2
7	1150334502	1342974218060411	1	Scharnieroberteil	1-9	1,2
8	9900811060	1357342002020065	3	FeRi B6 TGL 7403	1-9	1,2
9	9900071532	1357111204240412	3	SKSchr M6x12 TGL 0-933-8.8	1-9	1,2
10	1134871500	1342946209054011	4	Gummipilz	1-9	1,2
11	1150333501	1342946209060411	1	Schließhaken	1-9	1,2
12	9901368073	1357721010120592	1	Druckfeder für Sitzbankschloß B 0,9x10x7,5 TGL 18395	1-9	1,2
13	1150347507	1342974218095411	1	Riegel für Sitzbankschloß	1-9	1,2
14	1150349500	1342974218108411	1	Schließwinkel für Sitzbankschloß	1-9	1,2
15	9900761074	1398716007000005	1	Zylindereinbauschloß II G TGL 48-32202	1-9	1,2
16	9900022918	1357343005010051	1	FS 5 TGL 0-137	1-9	1,2
17	9900019256	1357131205071399	1	ZySch BM 5x10 TGL 0-84-5.8	1-9	1,2
18	1134203500	1342949207556011	1	Sterngriffmutter	1-9	1,2
19	1150303504	1342949207132411	1	Motorabdeckung	1-9	1,2
20	1150304505	1342949207140411	1	Rahmenabdeckung, vordere	1-9	1,2
21	9900121020	1356211019049001	1	Kugel 4-70 TGL 15515	1-9	1,2
22	9906000128	1357721002110888	1	Druckfeder B 0,8x4x11,5 TGL 18395	1-9	1,2
23	1150236500	1342941205060411	1	Gepäckhaken, Oberteil	1-9	1,2
24	1150089505	1342941205052411	1	Gepäckhaken, komplett	1-9	1,2
25	9900095958		2	SeSchr BM 5x12 TGL 5683-5.8	1-9	1,2
26	1150235508	1342941205079411	1	Gepäckhaken, Unterteil	1-9	1,2	A
27	1150460001	1342974218239411	1	Brücke für Gepäckhaken	1-9	1,2	A
-	1150161506	1342949207482411	1	Gebrauchsgrafik (Reifenluftdruck)	6-9	1,2	A
28	9900089373	1357433000030407	1	Paßkerbstift 3x10 TGL 0-1472-5.8	1-9	1,2	B

Lenker
Tafel 31

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1120888506	1342984205015311	1	Rückspiegel, linker ø 90	1-7		1-5		A
-	1170410503	1342984205089011	2	Rückspiegel, rechter u. linker ø 120	8-14	1-5	6-9	1,2	A
-	1120866500	1342984205007311	1	Spiegelglas ø 90	1-7		1-5		A
-	1170404505	1342984205126011	2	Spiegelglas ø 120	8-14	1-5	6-9	1,2	A
2	9900688601	1357131205071452	1	ZySchr AM 5x20 TGL 0-84-5.8	4-14	1-5	2-9	1,2	B
3	9900019127	1357131205071495	1	ZySchr AM 5x35 TGL 0-84-5.8	4-14	1-5	2-9	1,2	B
4	9900184460		2	Rändelmutter M6 TGL 39-285/6	1-14	1-5	1-9	1,2	A
5	9900184436		2	Stellschraube M6x30 TGL 39-285/6	1-14	1-5	1-9	1,2	A
6	1119593502	1342942208269311	1	Gehäusehälfte, vordere	4-14	1-5	2-9	1,2	A
-	1120577500	1342942208162311	1	Klemmstück	1-3		1		A
7	1119589506	1342942208381311	1	Hebel für Kupplung	13,14	1-5	1-9	1,2	A
-	1120584508	1342942208138311	1	Hebel für Kupplung	1-12				A
8	1120581505	1342942208170311	1	Festgriff	13,14	1-5	1-9	1,2	A
9	32226^*	1366561901004321	1	Gehäusehälfte, hintere Kenn-Nr. 8626.19-0/1	Export				C
10	1150560503	1342942208036411	1	Lenkerrohr, lack. (geschw.)			1-9	1,2	A
11	1150596506	1342989209036411	1	Seilzug für Kupplung			1-9	1,2	A
-	1119551501	1342989209007311	1	Seilzug für Kupplung	1,13,14,4-9	1,2			A
-	1120573505	1342989209090311	1	Seilzug für Kupplung	2,3,10-12	3-5			A
12	9900571052	1357211205081052	2	SKM M8 TGL 0-934-6 gal Zn 10 glc			1-9	1,2	B
13	9900811077	1357342002020073	2	FeRi B8 TGL 7403			1-9	1,2	B
14	1150594504 17755^*	1366561207900417	1	Bremslichtschalter für Vorderradbremse (mit Kabel) Kenn-Nr. 8606.11/9			1,2,4,6,8	1,2	C
-	1150929502		1	Bremslichtschalter für Vorderradbremse 8626.11/12			3,5,7,9	2	C
-	1150486500	1366561207900396	1	Bremslichtschalter für Fußbremse Kenn-Nr. 8606.11/7			1,2,4,6,8	1,2	C
-	1150928501		1	Bremslichtschalter für Fußbremse 8606.11/12			3,5,7,9	2	C
-	1119579504 08197^*	1366561207900281	1	Bremslichtschalter für Vorderradbremse (mit Kabel) Kenn-Nr. 8606.11/2	1,4,6,8,13	1,2			C
-	1119680502		1	Bremslichtschalter für Vorderradbremse 8606.11/13	5,7,9,14	2			C
-	1119107508	1366561207900302	1	Bremslichtschalter für Vorderradbremse (mit Kabel) Kenn-Nr. 8606.11/3	10	3			C
-	1119681503		1	Bremslichtschalter für Vorderradbremse 8606.11/14	3,11,12	4,5			C
15	1150597507	1342989209028411	1	Seilzug für Vergaser			1-9	1,2	A
16	1120567507	1342942208066311	1	Griffrohr, vollständig	1-14	1-5	1-9	1,2	A
-	1119577502	1353932005256211	1	Drehgriff	1-14	1-5	1-9	1,2	A
17	1119588505	1342942208373311	1	Handhebel für Vorderradbremse	13,14	1-5	1-9	1,2	A
-	1120583507	1342942208146311	1	Hebel für Vorderradbremse	1-12				A
18	1131326505	1342942208008111	2	ZySchr BM 6x18 TGL 0-84	1-14	1-5	1-9	1,2	B
19	9900022918	1357343005010051	2	FS 5 TGL 0-137	1-14	1-5	1-9	1,2	B
20	9900571278	1357211205081036	2	SKM M5 TGL 0-934	1-14	1-5	1-9	1,2	B
21	1119578508	1342942208349311	1	Gehäuse für Wickelgasdrehgriff	13,14	1-5	1-9	1,2	A
-	1120576508	1342942208074311	1	Gehäuse für Wickelgasdrehgriff	1-12				A
22	1120557505	1342942208111311	1	Blattfeder	1-14	1-5	1-9	1,2	A
23	1120595502	1342942208103311	1	Zunge	1-14	1-5	1-9	1,2	A
24	9900022926	1357343005010078	3	FS 6 TGL 0-137	1-14	1-5	1-9	1,2	B
25	9900571108	1357211205080033	1	SKM M6 TGL 0-934-6	1-14	1-5	1-9	1,2	B
26	9901100097	1357131205071356	1	ZySchr AM 4x50 TGL 0-84-5.8	4-14	1-5	2-9	1,2	B
-	9901100072	1357131205071305	1	ZySchr AM 4x30 TGL 0-84	1-3		1		B
27	1119590508	1342942208293311	1	Starterzugwiderlager	4-14	1-5	2-9	1,2	A
28	1120588503	1342942208197311	1	Starterhebel	1-14	1-5	1-9	1,2	A
29	1120586501	1342942208218311	1	Distanzröhrchen	1-14	1-5	1-9	1,2	A
30	1120587502	1342942208226311	1	Reibscheibe (Gummi)	1-14	1-5	1-9	1,2	A
31	9900134090	1357311003141035	1	S 4,3 TGL 0-9021-St	1-14	1-5	1-9	1,2	B
-	9900022901	1357343005010043	1	FS 4 TGL 0-137	1-14	1-5	1-9	1,2	B
32	9900072654	1357211205081028	1	SKM M4 TGL 0-934	1-14	1-5	1-9	1,2	B
33	1150599500	1342989209001411	1	Seilzug für Starterbetätigung			1-9	1,2	A
-	1120945508	1342989209023311	1	Seilzug für Starterbetätigung	1,13,14,4-9	1,2			A
-	1120574506	1342989209074311	1	Seilzug für Starterbetätigung	2,3,10-12	3-5			A
34	1165038505		2	Schutzkappe			6-9	1,2	A
35	9900940647	1357111204243701	2	SKSchr M8x20 TGL 0-933.8 gal Zn 10 gls			1-9	1,2	B
36	9900918296	1357111204173352	4	SKSchr M6x20 TGL 0-933	1-14	1-5			B
37	1120348505	1342942208015311	2	Lenkerschale	1-14	1-5			A
38	1120349506	1342942208023311	2	Lenkerauflage	1-14	1-5			A
39	1120597504	1342942208007311	1	Lenkerrohr	1,2-9,13,14	1-2			A
-	1119583500	1342942208306311	1	Lenkerrohr	3,10-12	3-5			A
40	1120552500	1342989209031311	1	Seilzug für Vergaser	1,4-9,13,14	1,2			A
-	1120572504	1342989209066311	1	Seilzug für Vergaser	2,3,10-12	3-5			A
-	9900562027	1342959202407411	1	Trillerglocke A 52 TGL 39-514	Export Ungarn
-	1120946500	1342942208189311	1	Grundplatte für Starterbetätigung	1-3		1		A
-	1145341000	1342942208564011	1	Distanzstück (Miramid)	1-3		1		A
-	1134052507	1342948204011011	2	Nippelaufnahme	1-14	1-5	1-9	1,2	A

Armaturen- und Scheinwerfergehäuse SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 32

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1150299506	1342949207183411	1	Armaturengehäuse	1		A
-	1150292508	1342949207191411	1	Armaturengehäuse	2-5		A
-	1150245501	1342949207204411	1	Armaturengehäuse	6-9	1,2	A
2	9900016366	1357311003010078	2	S 5,3 TGL 0-125-St	1-9	1,2	B
3	9900002955		2	LiSchr M5x10x4 TGL 0-924	1-9	1,2	B
4	9900097902		2	LiSeSchr M5x8x5 TGL 0-924	1-9	1,2	B
5	1150308500	1381129010491103	1	Tachometer ø 60	1-3		A
-	1150168504		1	Tachometer ø 60 (mit Fernlichtkontrolle)	Export Ungarn		A
6	1130347502		1	Tachometerdichtung	1-3		A
7	1150241506	1342974218204411	1	Tachometerblech	1-3		A
8	1150239503	1342949207212411	1	Gummidichtung	1-9	1,2	A
9	9900127315	1357131205261133	4	ZyBlSchr B 4,2x9,5 TGL 0-7971	1-3		B
10	1150237501	1342974218212411	1	Massekontakt	1-3		A
11	9900376355	1357990034229408	1	Biegsame Welle Z 1075 TGL 16235	1-9	1,2	A
12	1150181501	1381129110400701	1	Gerätekombination 6 V	4,5		C
-	9900519024 09720^*	1375154005470541	3	Lampen FZLD 6 V 1,2 W TGL 10839	4,5		C
-	1150182502	1381129110400702	1	Gerätekombination 12 V	4-9	1,2	C
-	9900519145 915228^*	1375154005470648	3	Lampen FZLD 12 V 2 W TGL 10839	4-9	1,2	C
13	9900127171	1357131205261168	4	ZyBlSchr B 4,2x16 TGL 0-7971	4-9	1,2	B
14	1150562505	1342942208001411	1	Bodenblech für Armaturenblock	1		A
-	1150561504	1342942208028411	1	Bodenblech für Armaturenblock (Befestigung mit Lenker zusammen)	2-9	1,2	A
15	1150217506	1342974218191411	1	Einhängblech	1-9	1,2	A
16	1150252500	1342949207415411	1	Zugfeder für Scheinwerfer	1-9	1,2	A
17	9900134105	1357311003141043	2	S 5,3 TGL 0-9021	1-9	1,2	B
18	9901100144	1357131205071436	2	ZySchr BM 5x16 TGL 0-84-5.8	1-9	1,2	B
19	1150253501	1342974218175411	1	Klemmwinkel	1-9	1,2	A
20	9900003956	1357133200050360	1	LiSchr BM 5x12 TGL 0-85-5.8	1-9	1,2	B
21	1150216505 18010^*	1366552001100161	1	Scheinwerferring 8706.23-220:1	1-9	1,2	C
22	1150247503	1342949207159411	1	Scheinwerfergehäuse	1-9	1,2	A
23	1150218507	1342949207167411	1	Stellschraube	1-9	1,2	A
24	1150219508	1342949207175411	1	Sicherungsscheibe (Gummi)	1-9	1,2	A
25	9900374216	1464462966851635	2	Kabeltülle C 15x2,5 TGL 14999/1	1-9	1,2	B
26	1150088504	1342974218183411	1	Befestigungsblech für Signalhorn (geschw.)	1-9	1,2	A
27	9900127403	1357131205261205	3	ZyBlSchr B 4,8x9,5 TGL 0-7571	1-9	1,2	B
28	1137085507	1352931000011011	1	Kontaktzunge	2,3		A
29	1150155508	1342949207634411	1	Isolierschlauch	1-9	1	A

Schwunglichtprimärzündanlage
Tafel 33

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	L
-	1122020506	1336532318901444	1	Schwunglichtprimärzünder, vollst. 8307.10	4,6				k.E.
-	1122021507	1336532318901452	1	Schwunglichtprimärzünder, vollst. 8307.10/1	Exp. Ung.				k.E.
-	1122022508	1336532318901460	1	Schwunglichtprimärzünder, vollst. 8307.10/2	1,2				k.E.
-	1122058502	1336532318901583	1	Schwunglichtprimärzünder, vollst. 8307.10/5			3,4		k.E.
-	1122041502	1336532318901575	1	Schwunglichtprimärzünder, vollst. 8307.10/4			1		k.E.
-	1122066501	1336532318901612	1	Schwunglichtprimärzünder, vollst. 8307.12/1	5		3		k.E.
-	1122065502	1336532318901604	1	Schwunglichtprimärzünder, vollst. 8307.12			5		k.E.
-	1122089500	1336532318901620	1	Schwunglichtprimärzünder, vollst. 8307.12/2	7				k.E.
-	1122090502	1336532318901639	1	Schwunglichtprimärzünder, vollst. 8307.12/3	3,5				k.E.
1	1139001503 17309^*	1336532318602292	1	Schwungscheibe, vollst. 8307.10-010	1-7		1-5		C
-	1139002504 04698^*	1336532318602935	1	Schwungscheibe, vollst. 8307.8-010 (Ersatz für Zündertyp 8307.8)	1,2,4,6				C
2	9900811085	1357342002020081	1	FeRi B10 TGL 7403	1-7		1-5		B
3	9900076030	1357212208090012	1	SKM M10x1 TGL 0-936-5.0	1-7		1-5		B
4	1121096500	1352931000599011	2	Befestigungskralle	1-7		1-5		A
5	9900022918	1357343005010051	2	FS 5 TGL 0-137	1-7		1-5		B
6	9901100128	1357131205070409	2	ZySchr BM 5x12 TGL 0-84	1-7		1-5		B
7	9900022895	1357343005010027	1	FS A 3 TGL 0-137	1-7		1-5		B
8	9900019143	1357131109070652	1	ZySchr AM 3x10 TGL 0-84	1-7		1-5		B
9	1139003505 04727^*	1336532318601994	1	Unterbrecherkontakt 1139	1-7		1-5		C
10	1139004506 04655^*	1336532318101447	1	Kabelschelle 8306.8-100:1	1-7		1-5		C
11	1139005507 17333^*	1336532318602233	1	Primärspule 8307.10-110/1	1-7		1-5		C
-	1139006508 04663^*	1336532318601951	1	Primärspule 8307.8-110/1 (ersatz für Zünderart 8307.8)	1,2,4,6				C
12	9900022901	1357343005010043	6	FS 4 TGL 0-137	1-7		1-5		B
13	9900072654	1357211205081028	6	SKM M4 TGL 0-934	1-7		1-5		B
-	1139007500 17317^*	1366532318601943	1	Grundplatte, vollst. 8307.10-100	4,6				C
-	1139008501 05930^*	1366532318601949	1	Grundplatte, vollst. 8307.8-100 (Ersatz für Zünderart 8307.8)	4,6				C
-	1139009502 29182^*		1	Grundplatte, vollst. 8307.10/1-100	Exp. Ung.				C
-	1139010504 32592^*	1366532318602030	1	Grundplatte, vollst. 8307.8/1-100 (Ersatz für Zünderart 8307.8/1)	Exp. Ung.				C
-	1139011505 17325^*	1366532318602321	1	Grundplatte, vollst. 8307.10/2-100	1,2				C
-	1139012506 05914^*	1366532318602022	1	Grundplatte, vollst. 8307.8/2-100 (Ersatz für Zünderart 8307.8/2)	1,2				C
-	1139094506	1366532318602479	1	Grundplatte, vollst. 8307.12-100			5		C
-	1139095507	1366532318602487	1	Grundplatte, vollst. 8307.12/1-100	5		3		C
-	1139096508	1366532318602508	1	Grundplatte, vollst. 8307.12/3-100	3,5				C
-	1139097500	1366532318602495	1	Grundplatte, vollst. 8307.12/2-100	7				C
14	1139013507 17560^*	1366532318602372	1	Grundplatte, vollst. 8307.10/4-100			1		C
-	1139014508 17579^*	1366532318602380	1	Grundplatte, vollst. 8307.10/5-100			2,4		C
15	1139015500 17376^*	1366532318602268	1	Lichtspule mit Anzapfung (6 V, 21 W) 8307.10-130/1	1,2,4,6				C
-	1139016501 04671^*	1366532318601986	1	Lichtspule mit Anzapfung (6 V, 21 W) 8307.8-130/1 (Ersatz für Zünderart 8307.8)	1,2,4,6				C
-	1139017502 17587^*	1366532318602401	1	Lichtspule mit Anzapfung (6 V, 21 W) 8307.10/4-130/1			2,4		C
16	1139018503 17368^*	1366532318602284	1	Lichtspule (6 V, 31,2 W) 8307.10/2-120/1	1,2		2,4		C
-	1139019504 05922^*	1366532318602014	1	Lichtspule (6 V, 31,2 W) 8307.8/2-120/1 (Ersatz für Zünderart 8307.8/2)	1,2				C
-	1139020506 29190^*	1366532318602276	1	Lichtspule (6 V, 31,2 W) 8307.10/1-120/1	Exp. Ung.				C
-	1139021507 32613^*	1366532318602006	1	Lichtspule (6 V, 31,2 W) 8307.8/1-120/1 (Ersatz für Zünderart 8307.8/1)	Exp. Ung.				C
-	1139022508 17341^*	1366532318601978	1	Lichtspule (6 V, 31,2 W) 8307.10-120/1	4,6				C
-	1139023500 05949^*	1366532318601978	1	Lichtspule (6 V, 31,2 W) 8307.8-120/1 (Ersatz für Zünderart 8307.8)	4,6				C
-	1139098501	1366532318602444	1	Lichtspule (12 V, 31,2 W) 8305.220/1	3,5		3,6,8	1	C
-	1139099502	1366532318602460	1	Generatorspule 12 V 8307.12-120/1	7,9,11,12,14	2,4,5	5,7,9	2	C
-	1139036505	1366532318	1	Lichtspule (12 V, 31,2 W) 8305.2-130/1	3,5,7,9,11,12,14	2,4,5	3,5-9	1,2	C
17	1139024501 04700^*	1366532318601310	1	Filzwischer	1-7		1-5		C
18	9900106013	1357343005010027	1	FeRi B3 TGL 7403	1-7		1-5		B
19	9900019336	1357131109070636	1	ZySchr BM 3x6 TGL 0-84	1-7		1-5		B
20	1139025502 04719^*	1377211106286488	1	Zündkondensator M 0,22 �F 9042	1-7		1-5		C
21	9900071573	1357111204241394	1	SKSchr M6x8 TGL 0-933			1-9	1,2	B
22	9900022926	1357343005010078	1	FS 6 TGL 0-137			1-9	1,2	B
23	1150118503	1342949207351411	1	Zündspulenschelle			1-9	1,2	A
24	9900016374	1357311003010086	1	S 6,4 TGL 0-125-St			1-9	1,2	B
25	9900071532	1357111204241407	1	SKSchr M6x10 TGL 0-933			1-9	1,2	B
26	9906000458 05586^*	1366500993009393	1	Zündleitungsstecker ZES A 14 W (spritzwassergeschützt)			1-9	1,2	C
-	9906000441 05578^*	1366535009930018	1	Zündleitungsstecker ZES A 14	1-14	1-5			C
27	05551^*	1366500009306805	1	Gummimuffe 12 FERS 441	1-14	1-5	1-9	1,2	C
28	9906000361 05412^*	1366533003930405	1	Zündkerze ZM 14-260 Spezial	1-14	1-5	1-9	1,2	C
29	1139027504 04751^*	1365610307100217	MW	Zündleitung NZÜY 24450	1-14	1-5	1-9	1,2	C
30	9900350016 05295^*	1366531104930122	1	Zündspule (12 V) 8352.1/2	1-7		1-5		C
31	1139026503 04575^*	1464499064839521	2	Gummitülle 3966	1-7	1-5	1-9	1,2	C
32	1139028505 17595^*	1365921039550365	1	Kabelsatz (4 adrig) B 4x0,75/A 34 8307.10/4-170	7		1,2,4,5		C
-	1139029506 13594^*	1365921047220104	1	Kabelsatz (4 adrig) 8307.8-170	1-6		3		C
33	1122099502	1352931000344211	1	Verschluß für Kabeldurchführung	1-14	1-5	1-5		A
34	9900627003 911587^*	1366114108143305	5	Flachsteckerhülse 1 141143.3	1-14	1-5	1-9	1,2	C
35	1120214500	1342949207429311	2	Schelle für Spulenbefestigung	1-14	1-5			A
36	9900928361	1357131205071508	1	ZySchr AM 5x40 TGL 0-84	1-14	1-5			B
37	9900100522	1357343005020057	1	ZS A 5 TGL 0-6797	1-14	1-5			B
38	9900571278	1357211205081036	1	SKM M5 TGL 0-934	1-14	1-5			B

Elektronische Magnetzündanlage
Tafel 34
(nur die Teile, die vom Primärzünder abweichen)

nächster Punkt ; Index

Elektronische Magnetzündanlage (nur die Teile, die vom Primärzünder abweichen) Tafel 34

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	L
-	1121011508		1	Schwunglichtelektronikzünder, vollst. 8305.1/4 (EMZA 8384.5/4)	8,10,13	1,3			k.E.
-	1122043006	1366532318901591	1	Schwunglichtelektronikzünder, vollst. 8305.2 (EMZA 8384.6)			6,8	1	k.E.
-	1139103500	1366532318901647	1	Schwunglichtelektronikzünder, vollst. 8305.2/1 (EMZA 8384.6/1)			7	2	k.E.
-	1139104501		1	Schwunglichtelektronikzünder, vollst. 8305.2/2 (EMZA 8384.6/2)	9,11,14	4			k.E.
			1	Schwunglichtelektronikzünder, vollst. 8305.2/3 (EMZA 8384.6/3)			9		C
1	1139031500 05965^*	1366532318601716	1	Schwungscheibe, vollst. 8305.1-010	8-14	1-5	8,9		C
-	1139032501 17616^*	1366532318602428	1	Schwungscheibe, vollst. 8305.2-010			6-9	1,2	C
-	1139101507		1	Schwungscheibe, vollst.	9,11,12,14	2,4,5			C
2	1139033502 05981^*	1366532318601732	1	Ladespule, 8305.1-110/1	8-14	1-5	6-9	1,2	C
3	1139034503 17376^*	1366532318602268	1	Lichtspule (6V, 21W) 8307.10-130/1 mit Anzapfung	8,10,13	1,3			C
-	1139035504 06028^*	1366532318601759	1	Lichtspule (6V, 21W) 8305.1-130/1 mit Anzapfung (Ersatz für Zünder 8305.1/1, EMZA 8384.5/1)	8,10,13	1,3			C
4	1139037506 06001^*	1366532318601740	1	Lichtspule (6V, 35W) 8305.1-120/1	8,10,13	1,3			C
5	1139038507	1366532318601812	1	Grundplatte, vollst. 8305.1/4-100	8,10,13	1,3			C
-	1139039508 17624^*	1366532318602436	1	Grundplatte, vollst. 8305.2-100			6,8	1	C
-	1139100507	1366532318602524	1	Grundplatte, vollst. 8305.2/1-100			7,9	2	C
-	1139040501 05973^*	1366532318601767	1	Grundplatte, nur mit Geberspule 8305.1-140/1	8-14	1-5	6-9	1,2	C
-			1	Grundplatte, vollständig 8305.2/2-100	9,11,12,14	2,4,5			C
6	1139041502 05201^*	1366531104930085	1	Zündspule EMZA 8351.1/13	8-14	1-5	6-9	1,2	C
7	1139042503 06036^*	1366532908601871	1	Steuerteil 8309.12	8-14	1-5	6-9	1,2	C
8	1139043504 17608^*	1365921047231057	1	Kabelsatz 8305.2-170 B5x0,75/B6			6-9	1,2	C
-	1139044505 13607^*	1355922007085977	1	Kabelsatz (5-adrig) 8305.1-170	8,10,13	1,3			C
-	1139102508		1	Kabelsatz	9,11,12,14	2,4,5			C
9	1120141508	1342949207058311	3	Klemmbügel (2xS51, 1xSR50)	8-14	1-5	6-9	1,2	A
10	9900127315	1357131205261133	2	ZyBlSchr B4,2x9,5 TGL 0-7971	8-14	1-5	6-9	1,2	B

Elektrikausstattung SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 35

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1150595505 17739^*	1366561901902885	1	Gehäusehälfte8626.19/7	2,4,6,8	1	C
-	1150924506		1	Schalterkombination 8626.19/10	3		C
-	1150925507		1	Schalterkombination 8626.19/9	3,5,7,9	2	C
2	1139045506 08605^*	1366561901900898	1	Abblendschalter 8626.16	2-9	1,2	C
3	1139046507 08429^*	1366561901900900	1	Blinkschalter 8626.17	2-9	1,2	C
4	1139047508 08357^*	1366561901900927	1	Doppeltaster 8626.18	2,4,6,8	1	C
5	1150272504 17659^*	1366589000790011	1	Elektronische Lade- und Blinkanlage (6V) 8871.10 - mit Kabel	2-4		C
-	1150191503 17667^*	1366589000790038	1	Elektronische Lade- und Blinkanlage (12V) 8872.10 - mit Kabel	3,5-9	1,2	C
6	1120590506 08533^*	1366561901900070	1	Lenkerlichtschalter mit Kurzschlußknopf 8626.21/2 (rechte Lenkerseite)	1		C
-	1120590506 08533^*	1366561901900070	1	Abblendschalter mit Hupe 8626.21/2 (linke Lenkerseite)	1		C
-	1120942505	1342942208234311	2	Kabeltülle ETW-N 60508	1		A
7	9900516070 32736^*	1369124109070011	1	Batterie 6V, 4,5Ah	2,4		C
8			2	ZyBlSchr 2,9x19 TGL 0-7971	2-9	1,2	B
9	1150185505 17712^*	1366561100910164	1	Zündlichtschalter (mit Kabel) 8626.22	2,4,6,8	1	C
-	1150926508		1	Zündlichtschalter 8626.22/4	3		C
-	1150927500		1	Zündschalter 8626.22/3	5,7,9	2	C
-	9900129446	1357133108341029	2	LiSeBlSchr B 2,9x9,5 TGL 0-7973 (für Zündlichtschalter)	2-9	1,2	B
10	9900571108	1357211205081044	1	SKM M6 TGL 0-934-6	1		B
11	9900022926	1357343005010078	1	FS 6 TGL 0-137	1		B
12	9900940671	1357111204241407	1	SKSchr M6x10 TGL 0-933-8.8	1		B
13	1150288503 18301^*		1	Gleichstromsignalhorn (mit Halteblech) SR50	1		C
14	1119238501 17691^*	1366544102902068	1	Signalhorn 6V, 100dB A (8411.17)	2,4		C
-	1150189500 17704^*	1366542102902033	1	Signalhorn 12V, 100dB A (8412.17)	3,5,6-9	1,2	C
15	1119317500 929395^*	1366563309900046	1	Leitungsverbinder 8800.1/3 LV/6 F	1,2,4,6,8	1	C
-	1150271503 12268^*	1366563309901014	1	Leitungsverbinder 8800.1/1 LV/5 F	2,4,6,8	1	C
-	1150271503	1366563309901014	2	Leitungsverbinder 8800.1/1 LV/5 F	3,5,7,9	2	C
16	9900127573	1357131205261133	2	ZyBlSchr B 4,2x9,5 TGL 0-7971	1-9	1,2	B
17	9900127006	1369161102160009	4	Zelle R20 TGL 7487-B	1		B
18	1120230500	1342949207373311	1	Deckel für Batteriekasten	1		A
-	1120229507	1342949207402311	2	Verschlußfeder	1		A
-	9900040325	1357172218010211	2	Gewindestift M5x14 TGL 0-551	1		A
-	1120195504	1342949207410311	1	Kontaktbrücke für Batteriekasten	1		A
-	1120231501	1342949207365311	1	Batteriekastenunterteil	1		A
-	1120227505	1342949207381311	2	Kontaktzunge	1		A
19	1139048500 358417^*	1366631069006799	1	Sicherungshülse 8819.1/1	2,4,6,8	1	C
-	9900521123		1	Sicherungshülse M, TGL 11135	3,5,7,9	2	C
20	9900521002 915927^*	1366563203931029	1	Schmelzeinsatz 8 A 142 KeV 6x25	2,4,6,8	1	C
-	9906000587		1	Sicherung A 2-4, TGL 11135	3,5,7,9	2	C
21	1150243508	1342949207597411	1	Distanzhülse	2-9	1,2	A
22	1142082507	1342949207038011	1	Spannband (Gummi)	2-9	1,2	A
23	9900374015	1464433559851870	1	Kabeltülle A 8x3,5 TGL 14999/1	2-9	1,2	A
-	1150270502	1342949207378411	1	Kabelkarte (für Leitungsverbinder)	2,4		A
-	1150192504	1342949207394411	1	Kabelkarte (für Leitungsverbinder)	6	1	A
-	1150144505	1342949207650411	1	Kabelkarte (für Leitungsverbinder)	8		A
-	1150966507		1	Kabelkarte	3		A
-	1150967508		1	Kabelkarte	7,9	2	A
-	1150921503		1	Kabelkarte	5		A
-	1150937503		1	Elektronischer Spannungsbegrenzer 8107.10	5,7,9	2	C
-	9900946017		1	Batterie 12 A 1 S (12V, 5,5Ah)	3,5-9	1,2	C

Elektrikausstattung S 51, S 70 und S 51/1, S 70/1
Tafel 36

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	L
1	1119579504 08197^*	1366561207900265	1	Bremslichtschalter für Vorderradbremse (mit Kabel) 8606.11/2	13	1	C
-	1119107508	1366561207900302	1	Bremslichtschalter für Vorderradbremse (mit Kabel) 8606.11/3	10	3	C
-	1119680501		1	Bremslichtschalter für Vorderradbremse 8606.11/13	5,7,9,14	2	C
-	1119681502		1	Bremslichtschalter für Vorderradbremse 8606.11/14	3,11,12	4,5	C
2	9900811060	1357342002020065	1	FeRi B6 TGL 7403	4,6,8,10,13	1,3	B
3	9900940671	1357111204241407	1	SKSchr M6x10	4,6,8,10,13	1,3	B
4	1120418503 09288^*	1366541118901436	1	Blinkgeber, komplett 8581.19/40	4,6,8,10,13	1,3	C
-	1139049501 09253^*	1366541118901399	1	Blinkgeber 8581.19/0 (ohne Gehäuse)	4,6,8,10,13	1,3	C
5	1120590506 08533^*	1366561901900070	1	Lenkerlichtschalter mit Kurzschlußknopf 8626.21/2 (rechte Lenkerseite)	1,2		C
-	1120590506 08533^*	1366561901900070	1	Abblendschalter mit Hupe 8626.21/2 (linke Lenkerseite)	1,2		C
6	1119554504 09536^*	1366561901900978	1	Schalterkombination, vollst. 8626.19	4,6,8,13	1	C
-	1119562504 16242^*	1366561901900106	1	Schalterkombination, vollst. 8626.19/3	10	3	C
-	1119969500		1	Schalterkombination 8626.19/16	11,12	4,5	C
-	1119972504		1	Schalterkombination 8626.19/13	5		C
-	1119977500		1	Schalterkombination 8626.19/15	7,9,14	2	C
-	1119978501		1	Schalterkombination 8626.19/14	3		C
				(Die Schaltereinzelteile sind mit denen auf Tafel 35 identisch)
7	9900071532	1357111204241415	1	SKSchr M6x12 TGL 0-933	1,2,4,6		B
8	9900022926	1357343005010078	1	FS 6 TGL 0-137	1,2,4,6		B
9	9900571108	1357211205081044	1	SKM M6 TGL 0-934	1,2,4,6		B
10	1120492504 06562^*	1366542903903201	1	Signalhorn S 5-1	1,2,4,6,8,10,13		C
11	1119255502 06589^*	1366542102901698	1	Signalhorn 6V, 100 db A 8411.16/1	10,13	1	C
-	1119467505	1342949207832311	1	Befestigungswinkel	10,13	1	A
-	1119247502	1342949207832311	1	Reduzierstück	10,13	1	A
-	1119238506	1366542010901890	1	Signalhorn 6V, 100 db A 8411.17		3	C
-	1150189500		1	Signalhorn 12V, 100 db A 8412.17/1	3,5,7,9,11,12,14	2,4,5	C
-	1119243507	1342949207955311	1	Halter für Signalhorn		3	A
12	1120284505 08808^*	1366561100900177	1	Zündlichtschalter 8626.14/2	3-14	1-5	C
-	1120336501	1342949207330311	1	Brücke für Zündlichtschalter	3-14	1-5	A
-	9901100257	1357131109671604	3	ZySchr BM 3x5 TGL 0-84	3-14	1-5	B
-	1139050503 09683^*	1366561100800440	1	Zündschlüssel 8626.14/2-3	3-14	1-5	C
13	9900127397	1357131205261213	1	ZyBlSchr 4,8x13 TGL 0-7971	3-14	1-5	B
14	9900127620	1357131205261248	1	ZyBlSchr 4,8x19 TGL 0-7971	3-14	1-5	B
15	1145007501 12524^*	1366563106901030	1	Sicherungsdose 8811.1/7-1	4,6,8,10,13	1,3	C
16	9900521002 915927^*	1366563203931029	1	Schmelzeinsatz A 1-8 TGL 11135	4,6,8,10,13	1,3	C
17	9900347037 12372^*	1366563202804800	1	Schmelzeinsatz 3,15 A (Feinsicherung)	4,6,8,10,13	1,3	C
18	1119314506 06095^*	1366589007930077	1	Ladeanlage 8871.6/2	4,6,8,10,13	1,3	C
-	1120282503 06079^*	1366589007930050	1	Ladeanlage 8871.5 (Ersatz bei Einsatz der EMZA 8384.5/1)	8-13	1,3	C
-	9900521123		1	Sicherungshülse M, TGL 11135	3,5,7,9,11,12,14	2,4,5	C
-	9906000587		1	Sicherung A 2-4 TGL 11135	3,5,7,9,11,12,14	2,4,5	C
-	1150191503		1	Elektronische Lade- und Blinkanlage ELBA 12V 8872.10	3,5,7,9,11,12,14	2,4,5	C
-	1150212501		1	Silizium-Gleichrichterbrücke B 80/70-20 Si	3,5		C
-	1150937502		1	Elektronischer Spannungsbegrenzer 8107.10	7,9,11,12,14	2,4,5	C
19	1119334501 12305^*	1366563309900142	1	Leitungsverbinder 8800.1/7	4,6,8,10		C
-	1119317500 929395^*	1366563309900046	1	Leitungsverbinder 8800.1/3	1,2		C
-	1119109501 21131^*	1366359906900038	1	Leitungsverbinder 8800.1/5	13	1,3	C
-	1119983507		1	Leitungsverbinder	3,5,7,9,11,12,14	2,4,5	C
20	9900127573	1357131205261176	1	ZyBlSchr B 4,2x19 TGL 0-7971	1-14	1-5	B
21	1120230500	1342949207373311	1	Deckel für Batteriekasten	1,2		A
				(die restlichen Teile sind Tafel 35 entnehmbar)
22	9900946000 32744^*	1369124100907008	1	Batterie A 4 TGL 25460 6V 12Ah	4,6,8,10,13	1,3	C
-	1120283504	1342949207314311	MW	Entlüftungsschlauch für Batterie 5x7x430	4,6,8,10,13	1,3	A
-	9900946017		1	Batterie 12 A 1 S (12V, 5,5Ah)	3,5,7,9,11,12,14	2,4,5	C

Scheinwerfer, Blink- und Rückleuchte
Tafel 37
(der S 51, S 70 und S 51/1, S 70/1 Scheinwerfer ist auf der Tafel 38 abgebildet)

nächster Punkt ; Index

Scheinwerfer, Blink- und Rückleuchte (der S 51, S 70 und S 51/1, S 70/1 Scheinwerfer ist auf der Tafel 38 abgebildet) Tafel 37

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1150215504 17683^*	1366552001600676	1	Scheinwerfereinsatz 8706.23/3			2,4		C
-	1150195507		1	Scheinwerfereinsatz 8706.23			6,8	1	C
-	1150923505		1	Einbauscheinwerfer 8706.23/1			3		C
-	1150936501	1366552001902164	1	Einbauscheinwerfer 8706.24/1			5,7,9	2	C
2	1139051504 10385^*	1366552001600529	1	Lampenhalter 8706.20-212			1-4,6,8	1	C
3	9900524046 09835^*	1375153002494615	1	Lampe S1 6V 25/25W TGL 43329	1,2,4,6		1,2,4		C
-	9900524062 09843^*	1375300249521212	1	Lampe S2 6V 35/35W TGL 43329	8,10,13	1,3			C
-	9900524101 937401^*	1375153002495319	1	Lampe S2 12V 35/35W TGL 43329	3,5		3,6,8	1	C
-	9906000618		1	Lampe HS1 12V 35/35W TGL 42847	7,9,11,12,14	2,4,5	5,7,9	2	C
-	9900519112		1	Lampe FZL0 12V 4W TGL 10833	3,5,7,9,11,12,14	2,4,5	3,5,7,9	2	C
4	1139052505 07434^*	1366554808004047	1	Bremsschlußkennzeichenleuchte, vollst. (ohne Glühlampe) 8522.21		1-5		1	C
-	1139053506 07418^*	1366554808904071	1	Bremsschlußleuchte, vollst. (ohne Glühlampe) 8520.26	1-14	1,2,4,6,8			C
-	1150935500	1366554808904282	1	Bremsschlußkennzeichenleuchte 8522.22/2				2	C
-	1150934508	1366554808904274	1	Bremsschlußleuchte 8520.29/2			3,5,7,9		C
5	1139054507 07450^*	1366554808600182	1	Lichtaustritt 8522.21-200		1-5		1	C
-	1139055508 07426^*	1366554808600190	1	Lichtaustritt 8520.26-200	1-14		1,2,4,6,8		C
-	1139056500 07442^*	1366554808931168	1	Lichtaustritt 8522.11-200 (100 mm Durchmesser)	1-14				C
-	1139106503	1366554808600289	1	Lichtaustritt 8522.22-200			3,5,7,9	2	C
6	9900519233 09798^*	1375155005476214	1	Lampe FZL B 6V 21W TGL 10833	1,2,4,6,8,10,13	1,3	1,2,4		C
-	9900519186 915211^*	1375154005476310	1	Lampe FZL B 12V 21W TGL 10833	3,5,7,9,11,12,14	2,4,5	6,8	1	C
7	9900519200 09755^*	1375154005470162	1	Lampe FZL B 6V 5W TGL 10833	1,2,4,6,8,10,13	1,3	1,2,4		C
-	9900519081 915197^*	1375154005470154	1	Lampe FZL B 12V 5W TGL 10833	3,5,7,9,11,12,14	2,4,5	6,8	1	C
-	9906000595		1	Lampe P 25-2 12V (21/5W) TGL 10833			3,5,7,9	2	C
8	1139057501 07098^*	1366554103903423	2	Blinkleuchte, hinten, vollst. (ohne Glühlampe) 8580.23/1	4,6,8,10,13	1,3	2,4,6,8	1	C
-	1150932506	1366554103903634	2	Blinkleuchte, vorn, vollst. (ohne Glühlampe) 8580.34	3,5,7,9,11,12,14	2,4,5	3,5,7,9	2	C
-	1150930504	1366554103903650	2	Blinkleuchte, hinten, vollst. (ohne Glühlampe) 8580.34/1	3,5,7,9,11,12,14	2,4,5	3,5,7,9	2	C
-	1139107504	1366554103600289	2	Lichtaustritt, vorn 8580.34-200	3,5,7,9,11,12,14	2,4,5	3,5,7,9	2	C
-	1139108505	1366554103600297	2	Lichtaustritt, hinten 8580.34/1-200	3,5,7,9,11,12,14	2,4,5	3,5,7,9	2	C
9	9906000378	1357131205261117	8	ZyBlSchr B 3,9x22 TGL 0-7973	4,6,8,10,13	1,3	2,4,6,8	1	B
10	9900519233 09798^*	1375154005476214	4	Lampe FZL B 6V 21W TGL 10833	4,6,8,10,13	1,3	2,4,6,8		C
-	9900519186 915211^*	1375154005476310	4	Lampe FZL B 12V 21W TGL 10833	3,5,7,9,11,12,14	2,4,5	3,5,6-9	1,2	C
11	1139058502 07100^*	1366554103600203	2	Lichtaustritt, hinten 8580.23-002/1	4,6,8,10,13	1,3	2,4,6,8	1	C
12	1139060505 07071^*	1366554103600190	2	Lichtaustritt, vorn 8580.23-001/1	4,6,8,10,13	1,3	2,4,6,8	1	C
13		1357131205070281	3	ZySchr M4x25	4,6,8,10,13	1,3	2,4,6,8	1	B
-	1139059503 07063^*	1366554103903431	2	Blinkleuchte, vorn, vollst. (ohne Glühlampe) 8580.23	4,6,8,10,13	1,3	2,4,6,8	1	C
-	1150226507	1342949207458411	2	Kappen für Blinkleuchten, hinten			2,4,6,8	1	A
-	1150225506	1342949207466411	2	Kappen für Blinkleuchten, vorn			2,4,6,8	1	A

Scheinwerfer, Tachometer, Drehzahlmesser uns Blinkleuchtenhalterungen S 51, S 70 und S 51/1, S 70/1
Tafel 38

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	L
1	1119021502 11118^*	1366552001901997	1	Aufbauscheinwerfer mit Standlicht, vollst. 8706.20/4	4,6		C
-	1119022503	1366552001901989	1	Aufbauscheinwerfer mit Standlicht	8,10,13	1,3	C
-	1119023504 29094^*	1366552001901954	1	Aufbauscheinwerfer ohne Standlicht, vollst. 8706.20	1,2		C
-	1119438500	1366552001902201	1	Aufbauscheinwerfer 8706.25	7,9,11,12,14	2,4,5	C
-	1119439501	1366552001902199	1	Aufbauscheinwerfer 8706.20/10	3,5		C
2	1139061506 11126^*	1366552001600342	1	Frontring mit Scheinwerfereinsatz, vollst. 8706.20-200/3	4,6,8,10,13	1,3	C
-	1139062507 11142^*	1366552001600377	1	Frontring mit Scheinwerfereinsatz, vollst. 8706.20/7-200/3	1,2		C
-	1139063508 11134^*	1366552001600369	1	Scheinwerfereinsatz 8706.20-210/3	3-6,8,10,13	1,3	C
-	1139064500 29123^*	1366552001600350	1	Scheinwerfereinsatz 8706.20-210/2	1,2		C
-	1139065501 29107^*	1366552001600549	1	Frontring 8706.20-230	1-14	1-5	C
3	9900016374	1357311003010086	5	S 6,4 TGL 0-125	1-14	1-5	B
4	9901100152	1357131205070433	1	ZySchr M5x18 TGL 0-84	1-14	1-5	B
5	1139066502 29115^*		1	Zugfeder 8704.2-020/1:3	1-14	1-5	C
-	1139067503 10406^*	1366500009308501	4	Haltefeder AFERS 450	1-14	1-5	C
6	9900524046 09835^*	1375153002494615	1	Lampe S 1 6V 25/25W TGL 43329	1,2,4,6		C
-	9900524062 09843^*	1375300249521212	1	Lampe S 2 6V 35/35W TGL 43329	8,10,13	1,3	C
-	09827^*	1375154005474016	1	Glühlampe 6V 15/15W BA 151	Exp. Ung.		C
-	9900524101	1375153002495319	1	Lampe S 2 12V 35/35W TGL 43329	3,5		C
-	9906000618		1	Lampe HS 1 12V 35/35W TGL 42847	7,9,11,12,14	2,4,5	C
7	1139068504 10385^*	1366552001600529	1	Lampenhalter 8706.20-212	3-6,8,10,13	1,3	C
-	1139069505 1393^*	1366552001600537	1	Lampenhalter 8706.20-212/1	1,2		C
8	9900519065 09747^*	1375154005470605	1	Lampe D 6V 4W TGL 10833	4,6,8,10,13	1,3	C
-	9900519112		1	Lampe FZL D 12V 4W TGL 10833	3,5,7,9,11,12,14	2,4,5	C
9	1139070507 16234^*		1	Standlichtfassung 8709.22-2	3-14	1-5	C
10	1139071508 11150^*	1366552001600218	1	Gehäuse 8706.20-100	1,2,4,6,8,10,13	1,3	C
-	1139109506	1366552001600836	1	Gehäuse 8706.20/10-100	3,5,7,9,11,12,14	2,4,5	C
-	1139110508	1366552001600369	1	Reflektor mit Streuscheibe 8706.20-210/3	3,5		C
-	1139111500	1366552001600852	1	Reflektor vollst. 8706.25-210/1	7,9,11,12,14	2,4,5	C
-	1139112501	1366552001600342	1	Vorderteil 8706.20-210/3	3,5		C
-	1139113502	1366552001600844	1	Vorderteil 8706.25-200/1	7,9,11,12,14	2,4,5	C
11	1139072500 10414^*		1	Gummitülle AFERS 124	1-14	1-5	C
12	9900571108	1357211205081044	2	SKM M6 TGL 0-934	1-14	1-5	B
13	9900022926	1357343005010078	3	FS 6 TGL 0-137	1-14	1-5	B
14	9900071573	1357111204241431	2	SKSchr M6x16 TGL 0-933	1-14	1-5	B
15	9900071532	1357111204241415	1	SKSchr M6x12 TGL 0-933	1-14	1-5	B
16	9900811060	1357342002020065	4	FeRi B6 TGL 7403	1-14	1-5	B
17	9901100193	1357131205071639	2	ZySchr AM 6x35 TGL 0-84	3-14	1-5	B
18	9900763010		2	Vierkantmutter M6 TGL 22434	3-14	1-5	B
19	1120022501	1342949207306311	2	Blinkleuchtenhalter, vorderer (verchromt)	3-14	1-5	A
-	1120022518	1342949207963311	W	Blinkleuchtenhalter, vorderer (plastbeschichtet)	3-14	1-5	A
20	1120298502	1381192104001067	1	Tachometer ø 48 mm	1,2,4,6		A
-	1119303511	1381192104911124	1	Tachometer ø 60 mm mit Blinkkontrolle	8,10,13	1,3	A
-	1119251507	1381192104911124	1	Tachometer ø 60 mm mit Blinkkontrolle	Exp. Engl.		A
-	1119301501	1381192104911159	1	Tachometer ø 60 mm mit Fernlichtkontrolle	Exp. Engl.		A
-	1119332508	1381192104911132	1	Tachometer ø 60 mm mit Fernlichtkontrolle	Exp. Ung.		A
-	1120203506	1342949207576311	1	Tachometer-Abdeckung	1-4		A
-	1120206500	1342949207592311	1	Tachometer-Abdeckung (Plast) (auch für Drehzahlmesser)	3,5,7-14	1-5	A
-	1119982506		1	Tachometer ø 60 mm mit Blinkkontrolle	3,5,7,9,11,12,14	2,4,5	A
21	9900519024 09720^*	1375154005470541	1	Lampe FZL D 6V 1,2W TGL 10833	1,2,4,6,8,10,13	1,3	C
-	9900519145		2	Lampe FZL D 12V 2W TGL 10833	3,5,7,9,11,12,14	2,4,5	C
22	1130347502	1357990034148501	1	Biegsame Welle Z 810 TGL 16253	1-14	1-5	A
23	9901914413	1357111204241714	1	SKSchr M8x25 TGL 0-933	1-14	1-5	B
24	9900022934	1357343005010094	1	FS 8 TGL 0-137	1-14	1-5	B
-	1119708506	1342949207971311	1	Tachometerhalterung		3,4	A
-	1120715503	1342941205461311	1	Tachometerhalterung (auch für Drehzahlmesser)	1-14	1,2	A
25	1120103510	1381192104005199	1	Drehzahlmesser ø 60 mm	13	1	A
-	1119981505		1	Drehzahlmesser mit Fernlichtkontrolle	14	2	A
26	9900376226	1357990034143508	1	Biegsame Welle Z 700 TGL 16253	7,14	1,2	A
27	1120011507	1342949207293311	1	Blinkleuchtenhalter hinten (verchromt)	3-14	1-5	A
-	1120011515	1342949207998311	W	Blinkleuchenhalter hinten (plastbeschichtet)	3-14	1-5	A
28	1119503502	1342949207795311	1	Befestigungswinkel für Rückleuchte	1-14	1-5	A
29	9900071557	1357111204241423	3	SKSchr M6x18-8.8 TGL 0-934	1-14	1-5	B

Kabelbaumübersicht SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 39

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1139073501 18176^*	1365921047220147	1	Kfz-Netzleitung B 5x0,75/A 15 8626.19/6-0:2 (vom Kombischalter zum Ltgvbd)	2,4	1	C
2	1139074502 18184^*	1365922007026272	1	Kfz-Netzleitung LSB 3/388, 8626.19/7-0:1 (vom Kombischalter zum Hauptlicht und Hupe)	4,6,8	1	C
-	1139075503 18192^*	1365922007026264	1	Kfz-Netzleitung LSB 3/387, 8626.19/6-0:1 (vom Kombischalter zum Hauptlicht und Hupe)	2		C
3	1150256505 18205^*	1365921039550349	1	Kabelbaum (vom Abblendschalter links zum Hauptlicht und Hupe) B 4x0,75/A 32	1		C
4	1150257506 18213^*	1365921020660468	1	Kabelbaum (vom Lenkerlichtschalter rechts zum Ltgvbd) B 3x0,75/A 42	1		C
5	1150260500 18221^*	1365922007017499	1	Kabelbaum (von Tachobeleuchtung und Hupe zum Ltgvbd) LSB 2/590	1		C
6	1150296503 18248^*	1365921098011361	1	Kabelbaum (von Gerätekombination zum Ltgvbd) MK 3/34	2,4-9	1,2	C
7	1139076504 18256^*	1365922007057693	1	Kabelbaum (vom Zündlichtschalter zum Ltgvbd) 8626.22-2:1 und 8626.22-2:2	2,4,6,8	1	C
8	1139077505 17595^*	1365921039550365	1	Kabelbaum (vom SLPZ zum Ltgvbd) 4x0,75/A 34, 8307.10/4-170	1,2,4		C
9	1139078506 17608^*	1365921047231057	1	Kabelbaum (vom EMZA zum Ltgvbd und Steuerteil) B 5x0,75/B 6, 8305.2-170	6,8	1	C
10	1150207504 18272^*	1365921004231778	1	Batteriekabel B 0,75/B 71	2-5,8,9		C
11	1150294501 18280^*	1365921098033130	1	Kabelbaum (vom Ltgvbd zur BSL und hintere Blinkleuchten) MK 5/13	4,6,8	1	C
12	1150263503 18299^*	1365921098011388	1	Kabelbaum (vom Ltgvbd zur BSL MK 3/35	1		C
-	1150220501		1	Doppelflachanschluß	2-8	1,2	A
-	1150229501	1342949207028411	1	Isolierschlauch 35, B 7x8,4 TGL 13323	1-2		A
-	1150228500	1342949207001411	1	Kabelband 42, ETW-N 60507	1-9	1,2	A
-	1150939504		1	Massekabel Tachobeleuchtung-Armaturenbl.	3		C
-	1150940506		1	Anschlußleitung Spannungsbegrenzer	5,7,9	2	C
-	1150941507		1	Kabel Zündspule-Ltgvbd	3,5		C
-	1150942508		1	Relaiskabelbaum	7	2	C
-	1150943500		1	Leergangkabel	7	2	C
-	1150944501		1	Kabel BSL-Ltgvbd	3,5,7,9	2	C
-	1150945502		1	Masse Rahmen-Armaturenbl.-Masse Scheinwerfer	3		C
-	1150946503		1	Masse Rahmen-Gerätekombination-Masse Scheinwerfer	5,7,9	2	C
-	1150947504		1	Massekabel Blinkleuchten, hinten	3,5,7,9	2	C
-	1150948505		1	Kabel für Blinkleuchte, vorn rechts	3,5,7,9	2	C
-	1150949506		1	Kabel für Blinkleuchte, vorn links	3,5,7,9	2	C
				Ltgvbd = Leitungsverbinder

Kabelbaumübersicht S 51, S 70 und S 51/1, S 70/1
Tafel 40

nächster Punkt ; Index

Fig.	Katalog-Nr. bzw. FEK-Code-Nr.(^*)	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	L
1	1119347506 13527^*	1365921020891143	1	Kabelbaum B 3x0,75/B 14 (vom Lenkerlichtschalter zum Ltgvbd)	1,2		C
2	1119346505	1365921020231217	1	Kabelbaum B 2x0,75/A 29 (vom Abblendschalter zum Ltgvbd und Signalhorn)	1,2		k.E.
3	1120145503	1365922007024867	1	Kabel LSB 3/260 (von Masse Gehäusemittelteil zur Batterie und Zündschalter-Steuerteil)	8,10,13	1,3	k.E.
4	1129335502 13535^*	1365922007015370	1	Kabel LSB 2/578 (vom Steuerteil Zündspule, v. Zündschalter zum Blinkgeber u. Signalhorn)	8,10,13	1,3	C
5	1119343500	1365922007015389	1	Kabel LSB 2/399 (vom Zündschalter zum Blinkgeber und Signalhorn, vom Zündschalter zur Zündspule)	4,6		k.E.
6	1119343500 111926^*	1365921020231209	1	Kabelbaum B 2x0,75/B 19 (vom Zündlichtschalter zum Scheinwerfer und Tachometer)	4,6,8,10,13	1,3	k.E.
7	1119324508 13543^*	1365921039561056	1	Kfz-Netzleitung B 4x0,75/B 5 8626.19-0:5 (Kombischalter zum Ltgvbd und Zündschalter)	4,6,8,10,13	1,3	C
8	1120211506	1365921020220307	1	Kabelbaum B 2x0,75/A 29 (vom Abblendschalter zum Scheinwerfer)	1,2		k.E.
9	1119323507 13578^*	1366561901004399	1	Kfz-Netzleitung B 2x0,75/A 63 8626.19-0:7 (vom Kombischalter zum Scheinwerfer)	4,6,8,10,13	1,3	C
10	1119322506 13551^*	1365921020221123	1	Kfz-Netzleitung B 2x0,75/A 63 8626.19-0:6 v. Kombischalter z. Signalhorn u. Blinkgeber)	4,6,8,10,13	1,3	C
11	1120217503 13498^*	1365922007035363	1	Kabel LSB 4/217 (vom Zündschalter, Bremslichtkontakt und Masse auf Rücklicht)	1,2,4,6,8,10,13	1,3	C
-	1134311504	1342949207193011	1	Kabelband 137	1-14	1-5	A
-	1134645508	1342949207414011	1	Kabelbandknopf ETW-N 60507	1-14	1-5	A
-	1120150500	1342949207357311	MW	Kabelband ETW-N 60507	1-14	1-5	A
-	1120942505	1342942208234311	1	Kabeltülle ETW-N 60508	1-14	1-5	A
-	1119687508		1	Kabel von Masse Rahmen zum Scheinwerfer und Zündspule	7,9,11,12,14	2,4,5	C
-	1119984508		1	Anschlußleitung Fernlichtkontrolle	14	2	C
-	1119985500		1	Anschlußleitung Begrenzungsleuchte	3,5		C
-	1119986501		1	Anschlußleitung Begrenzungsleuchte	7,9,11,12,14	2,4,5	C
-	1119987502		1	Anschlußleitung Tachobeleuchtung	3,5,7,9,11,12,14	2,4,5	C
-	1119988503		1	Leitung Zündlichtschalter-Zündspule	3,5,7		C
-	1119989504		1	Masseleitung Steuerteil	9,11,12,14	2,4,5	C
-	1119990505		1	Steuerleitung 2, Spannungsbegrenzer	7		C
-	1119991507		1	Steuerleitung 1, Spannungsbegrenzer	7,9,11,12,14	2,4,5	C
-	1119992508		1	Anschlußleitung Spannungsbegrenzer	7,9,11,12,14	2,4,5	C
-	1119993500		1	Kabel Zündlichtschalter-Signalhorn	3,5,7,9,11,12,14	2,4,5	C
-	1119994501		1	Batterieplusleitung	3,5,7,9,11,12,14	2,4,5	C
-	1119995502		1	Masseleitung Zündlichtschalter	3,5,7,9,11,12,14	2,4,5	C
-	1119996503		1	Batteriemasseleitung	3,5,7,9,11,12,14	2,4,5	C
-	1119997504		1	Kabel BSKL-Ltgvbd	3,5,7,9,11,12,14	2,4,5	C
				Ltgvbd = Leitungsverbinder

Zubehör und Gepäckträger
Tafel 41

Index

Fig.	Katalog-Nr.	ZAK-Nummer	X	Benennung	S 51 S 51/1	S 70 S 70/1	SR 50 SR 50/1	SR 80 SR 80/1	L
1	1150850504	1342949207474411	1	Werkzeugtasche, gepackt			2-9	1,2	A
-	1150854508	1342949207642411	1	Werkzeugtasche, gepackt			1		A
-	1134798507	1342949207740011	1	Werkzeugtasche, leer	1-14	1-5			A
-	1134766508	1342949215097011	1	Werkzeugtasche, leer			1-9	1,2	A
2	9900890015	1393392111282292	1	Schraubendreher A 0,4x40 TGL 48-73503	1		1		B
3	9900059013	1393313210776321	1	Doppelmaulschlüssel 8x9 TGL 48-73109	1-14	1-5	1-9	1,2	B
4	1150876505	1393311310805321	1	Doppelmaulschlüssel 10x13 (gekröpft)			1-9	1,2	A
-	1147809507	1393313210805321	1	Doppelmaulschlüssel 10x13 TGL 48-73109	1-14	1-5			B
5	9900890033	1393392111688110	1	Schraubendreher G TGL 48-73503	1-14	1-5	1-9	1,2	A
6	1132785504	1342949207767011	2	Reifenmontierhebel	1-14	1-5	1-9	1,2	A
7	1130263507	1342949207775011	1	Schraubenschlüssel	1-14	1-5	1-9	1,2	A
8	1130650500	1342949215177011	1	Steckschlüssel 10x13 TGL 39-331	1-14	1-5	1-9	1,2	A
9	9900051005	1366590008111340	1	Abstandslehre 0,4 TGL 31508	1-14	1-5	1-9	1,2	B
10	1130390505	1342949215505011	1	Reparaturkästchen	1-14	1-5	1-9	1,2	B
11	1147863504	1393311105063313	1	Einmaulschlüssel SW 18 TGL 37412	1-14	1-5	1-9	1,2	B
12	9900194124	1393330000000000	1	Zündkerzenschlüssel B 14x75 TGL 39-331	1-14	1-5	1-9	1,2	B
13	1119869505	1375158057980082	1	Glühlampenersatzkasten	1,2		1		k.E.
-	1119867503	1375158014980197	1	Glühlampenersatzkasten	4,6	2,4			k.E.
-	1119868504	1375158014980189	1	Glühlampenersatzkasten	8,10,13	1,3			k.E.
-	1150851505	1375158014983021	1	Glühlampenersatzkasten			6	1	k.E.
-	1119871504	1375158057980090	1	Glühlampenersatzkasten	Exp. Ung.				k.E.
-	1119980504		1	Glühlampenersatzkasten	3,5				k.E.
-	1119979502		1	Glühlampenersatzkasten	7,9,11,12,14	2,4,5			k.E.
-	1150919500		1	Glühlampenersatzkasten			3		k.E.
-	1150920502		1	Glühlampenersatzkasten			5,7,9	2	k.E.
14	9900328067	1342949100011839	1	Luftpumpe B 285 TGL 7640	1-14	1-5	1-9	1,2	B
15	1150065506	1342949207095411	1	Gepäckträger (komplett) (Gepäckträger S 51/S 70 auf Tafel 25)			1-9	1,2	A
16	9900732262	1357111204241458	2	SKSchr M6x18 TGL 933-8.8			4-9	1,2	B
17	9900022926	1357343005010078	1	FS 6 TGL 0-137			4-9	1,2	B
18	9900016374	1357311003010086	1	S 6,4 TGL 0-125-St			4-9	1,2	B
19	9900571108	1357211205081044	1	SKM M6 TGL 0-934-6			4-9	1,2	B

Inhaltsverzeichnis

1. Bestellordnung

2. Verwendete Abkürzungen und Symbole

3. Anwendung der Bedarfsklassifikation

4. Maßtabellen

4.1. Kolben- und Zylinderpaarungen

4.2. Nadelkranz K 12x16x13 F

4.3. Kurbelwellenlager 6204

5. Übersicht der Fahrzeug- und Motortypen

Motor und MotorgehäuseTafel 1

GehäusedeckelTafel 2

Zylinder und KurbeltriebTafel 3

Getriebe-KupplungswelleTafel 4

Getriebe-AbtriebswelleTafel 5

KupplungTafel 6

SchaltbetätigungTafel 7

Kickstarteranlage und SchaltbetätigungTafel 8

VergaserTafel 9

ElektrostarterTafel 10

Abgasanlage ITafel 11

Abgasanlage IITafel 12(nur die Teile, die gegenüber der Abgasanlage I unterschiedlich sind)

Rahmen SR 50, SR 80 und SR 50/1, SR 80/1Tafel 13

Rahmen S 51, S 70 und S 51/1, S 70/1Tafel 14

Motorlager und Querträger SR 50, SR 80 und SR 50/1, SR 80/1Tafel 15

Motorlager, Kippständer, Fußrastenträger und Fußbremshebel S 51, S 70 und S 51/1, S 70/1Tafel 16

TeleskopgabelTafel 17

Kotflügel und Schutzblech SR 50, SR 80 und SR 50/1, SR 80/1Tafel 18

Schutzbleche und Kennzeichenhalterungen S 51, S 70 und S 51/1, S 70/1Tafel 19

Scheibenrad und Kippständer SR 50, SR 80 und SR 50/1, SR 80/1Tafel 20

Speichenrad S 51, S 70 und S 51/1, S 70/1Tafel 21

HinterradantriebTafel 22

Bremsen und RadnabenTafel 23

Beinschutz und Trittbrett SR 50, SR 80 und SR50/1, SR 80/1Tafel 24

Kraftstoffbehälter, Sitzbank und Gepäckträger S 51, S 70 und S 51/1, S 70/1Tafel 25

Kraftstoffbehälter und Ansauganlage SR 50, SR 80 und SR 50/1, SR 80/1Tafel 26

FederbeineTafel 27

Werkzeugbehälter SR 50, SR 80 und SR 50/1, SR 80/1Tafel 28

Gehäusemittelteil S 51, S 70 und S 51/1, S 70/1Tafel 29

Sitzbank SR 50, SR 80 und SR 50/1, SR 80/1Tafel 30

LenkerTafel 31

Armaturen- und Scheinwerfergehäuse SR 50, SR 80 und SR 50/1, SR 80/1Tafel 32

SchwunglichtprimärzündanlageTafel 33

Elektronische MagnetzündanlageTafel 34(nur die Teile, die vom Primärzünder abweichen)

Elektrikausstattung SR 50, SR 80 und SR 50/1, SR 80/1Tafel 35

Elektrikausstattung S 51, S 70 und S 51/1, S 70/1Tafel 36

Scheinwerfer, Blink- und RückleuchteTafel 37(der S 51, S 70 und S 51/1, S 70/1 Scheinwerfer ist auf der Tafel 38 abgebildet)

Scheinwerfer, Tachometer, Drehzahlmesser uns Blinkleuchtenhalterungen S 51, S 70 und S 51/1, S 70/1Tafel 38

Kabelbaumübersicht SR 50, SR 80 und SR 50/1, SR 80/1Tafel 39

Kabelbaumübersicht S 51, S 70 und S 51/1, S 70/1Tafel 40

Zubehör und GepäckträgerTafel 41

Motor und Motorgehäuse
Tafel 1

Gehäusedeckel
Tafel 2

Zylinder und Kurbeltrieb
Tafel 3

Getriebe-Kupplungswelle
Tafel 4

Getriebe-Abtriebswelle
Tafel 5

Kupplung
Tafel 6

Schaltbetätigung
Tafel 7

Kickstarteranlage und Schaltbetätigung
Tafel 8

Vergaser
Tafel 9

Elektrostarter
Tafel 10

Abgasanlage I
Tafel 11

Abgasanlage II
Tafel 12
(nur die Teile, die gegenüber der Abgasanlage I unterschiedlich sind)

Rahmen SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 13

Rahmen S 51, S 70 und S 51/1, S 70/1
Tafel 14

Motorlager und Querträger SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 15

Motorlager, Kippständer, Fußrastenträger und Fußbremshebel S 51, S 70 und S 51/1, S 70/1
Tafel 16

Teleskopgabel
Tafel 17

Kotflügel und Schutzblech SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 18

Schutzbleche und Kennzeichenhalterungen S 51, S 70 und S 51/1, S 70/1
Tafel 19

Scheibenrad und Kippständer SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 20

Speichenrad S 51, S 70 und S 51/1, S 70/1
Tafel 21

Hinterradantrieb
Tafel 22

Bremsen und Radnaben
Tafel 23

Beinschutz und Trittbrett SR 50, SR 80 und SR50/1, SR 80/1
Tafel 24

Kraftstoffbehälter, Sitzbank und Gepäckträger S 51, S 70 und S 51/1, S 70/1
Tafel 25

Kraftstoffbehälter und Ansauganlage SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 26

Federbeine
Tafel 27

Werkzeugbehälter SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 28

Gehäusemittelteil S 51, S 70 und S 51/1, S 70/1
Tafel 29

Sitzbank SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 30

Lenker
Tafel 31

Armaturen- und Scheinwerfergehäuse SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 32

Schwunglichtprimärzündanlage
Tafel 33

Elektronische Magnetzündanlage
Tafel 34
(nur die Teile, die vom Primärzünder abweichen)

Elektrikausstattung SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 35

Elektrikausstattung S 51, S 70 und S 51/1, S 70/1
Tafel 36

Scheinwerfer, Blink- und Rückleuchte
Tafel 37
(der S 51, S 70 und S 51/1, S 70/1 Scheinwerfer ist auf der Tafel 38 abgebildet)

Scheinwerfer, Tachometer, Drehzahlmesser uns Blinkleuchtenhalterungen S 51, S 70 und S 51/1, S 70/1
Tafel 38

Kabelbaumübersicht SR 50, SR 80 und SR 50/1, SR 80/1
Tafel 39

Kabelbaumübersicht S 51, S 70 und S 51/1, S 70/1
Tafel 40

Zubehör und Gepäckträger
Tafel 41
